Borne Description Face arrière du contrôleur

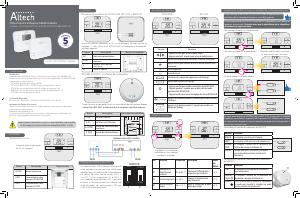

Guide d’installation rapide
Thermostat d'ambiance hebdomadaire
Modèle : ALTHC004i/ALTHC014i RF/RT510TX/RT510BC/RXRT510
Coupez toujours l’alimentation secteur c.a. avant d’installer ou de travailler
sur des composants qui nécessitent une alimentation 230V c.a. 50Hz.
Introduction
Le thermostat ALTHC004i activera ou désactivera votre système de chauffage, au
besoin, en fonction de la température que vous avez programmée. La série ALTHC004i
comprend les produits suivants :
• ALTHC004i pour les applications câblées
• ALTHC014i RF (RT510TX + RXRT510) pour les applications sans fil
• RT510TX pour une application sans fil, à l’aide du récepteur 5 x 5
• RXRT510 pour une application sans fil, à l’aide du transmetteur 5 x 5
• RT510BC pour une application sans fil
Conformité du produit
Directives UE : 2014/30/UE, 2014/35/UE, 2014/53/UE et 2011/65/UE.
Informations relatives à la sécurité
Utilisez le produit dans le respect des réglementations européennes et nationales.
Conçu pour un usage intérieur.
Maintenez votre appareil au sec.
Ce produit doit être installé par une personne compétente et en conformité avec
toutes les réglementations européennes et nationales.
Installation
Installation Fonctions des touches Appariement du RT510TX avec le contrôleur de la chaudière/récepteur
Mode Installateur
Réglages du commutateur DIP
Guide rapide
Thermostat
ALTHC004i
Borne Description Plaque arrière
Borne commune
1(COM)
2(NC)
Commutateur sous
tension DÉSACTIVÉ
3(NO)
Commutateur sous
tension ACTIVÉ
RÉINITIALISER
SÉLECTIONNER
+h
RÉGLER
RÉINITIALISER
+h
RÉINITIALISER
+h
TEST/APPARIEMENT
+h
TEST/APPARIEMENT
+h
TEST/APPARIEMENT
+h
Insérez les piles et connectez
les fils sur l’appareil.
Thermostat et récepteur du ALTHC014i RF (RT510TX + RXRT510)
ALTHC004i RT510TX
MARCHE
AUTOMATIQUE
ARRÊT
MANUEL
Insérez les piles et connectez les fils sur le récepteur. Allumez ensuite le
récepteur. Si vous utilisez le kit ALTHC014i RF, le thermostat et le récepteur
sont déjà appariés.
COMNO L N
Borne Description Bornes du récepteur
NO
COM
L
N
Borne du commutateur
Borne de commutateur
commun
Secteur sous tension
(230V c.a)
Secteur neutre
RT510BC (RT510TX + contrôleur de la chaudière)
Insérez les piles et connectez les fils sur le contrôleur de la chaudière. Si vous
utilisez le kit RT510BC, le thermostat et le récepteur sont déjà appariés.
NL1234
1
2
34
4(NO)
3(COM)
2(L)
1(N)
Borne du commutateur
Borne de commutateur
commun
Secteur sous tension
Secteur neutre
Connexions internes de la chaudière
Les commutateurs DIP se trouvent à l’arrière de
votre thermostat et peuvent être utilisés pour
modifier l’écart (la précision de la température)
par défaut de votre thermostat de +/-0,5 °C
à +/-0,25 °C et les programmes 5-2 ou 24 h. Si
vous modifiez le commutateur DIP 2, ceci peut
entraîner un fonctionnement plus fréquent de
votre chaudière. Les commutateurs DIP sont
situés à l’arrière du thermostat.
24H
5-2
+/-0,25
+/-0,5
MARCHE
1
2
Touche Fonction
+h
SÉLECTIONNER
SÉLECTIONNER
RÉGLER
RÉGLER
+
+
+
1. Appuyez une fois pour activer le mode antigel
2. Appuyez pendant 3secondes pour activer le mode Vacances.
Appuyez une fois pour activer/désactiver la fonction Stimulation
Appuyez une fois pour accéder/sortir de la fonction Neutralisation
permanente.
Bouton Augmenter
Bouton Diminuer
Sélectionnez les réglages du programme ou de l’horloge
Appuyez pour conrmer vos réglages
Appuyez sur les boutons pendant 3secondes pour accéder au mode
Installateur
Appuyez sur les boutons pendant 3secondes pour accéder aux
réglages de l’horloge
1. Appuyez une fois pour accéder au mode Test du ALTHC014i RF
2. Appuyez pendant 3secondes pour accéder/sortir du mode
Appariement du ALTHC014i RF
3. Appuyez une fois pour revenir aux réglages d’usine du ALTHC014i RF
RÉINITIALISER
+h
3 s 3 s
3 s
Maintenez simultanément
enfoncées les trois touches
pendant 3 secondes.
dxx Fonction Paramètre Description Valeur
par
défaut
d01
Achage de la
température par
incrément
0,1 ou 0,5 °C
Sélectionnez l’achage de la
température par incrément
0,5 °C
d02 Écart de température +/-3,0 °C
Étalonnez la température de
votre thermostat
0,0 °C
d03
Point de consigne
antigel
5,0-17,0 °C
Réglez la température de point
de consigne antigel
5,0 °C
Si vous utilisez le kit ALTHC014i RF ou RT510BC, le thermostat et le
contrôleur de la chaudière/récepteur sont déjà appariés.
Si vous avez acheté un RT510TX et un RXRT510 séparément, vous devez les
apparier comme suit. Assurez-vous que le contrôleur de la chaudière/
récepteur est réglé sur Auto.
Commencez le processus d’appariement
TEST/APPARIEMENT
+h
TEST/APPARIEMENT
+h
TEST/APPARIEMENT
+h
MARCHE
AUTOMATIQUE
ARRÊT
MANUEL
TEST/APPARIEMENT
+h
Attendez que le processus d’arrêt
se termine (environ 9 minutes).
Terminez le processus d’appariement
3 s
MARCHE
AUTOMATIQUE
ARRÊT
MANUEL
TEST/APPARIEMENT
+h
TEST/APPARIEMENT
+h
Testez le processus d’appariement
Si vous avez acheté un RXRT510 ou un RT510TX et que vous souhaitez
l’apparier avec d’autres appareils de la gamme 5x5, veuillez vous référer
au manuel des récepteurs ou aux manuels correspondants disponibles à
www.salus-manuals.com
Description du bouton du récepteur du RXRT510
Bouton Fonction
MARCHE Le récepteur est activé, prêt à l'emploi.
ARRÊT Le récepteur est désactivé et ne fonctionnera pas.
AUTOMA-
TIQUE
Le récepteur s'activera ou se désactivera en
fonction des consignes du thermostat.
MANUEL Lorsque MARCHE est sélectionné, le récepteur
sera continuellement activé, neutralisant le
thermostat.
Description du bouton du contrôleur de la chaudière
du RXBC605
Bouton Fonction
SYNC Le contrôleur de la chaudière sera synchronisé
avec le thermostat.
AUTOMA-
TIQUE
Le récepteur s'activera ou se désactivera en
fonction des consignes du thermostat.
MANUEL En cas de défaillance du thermostat, sélectionnez
ce mode pour basculer la chaudière en mode
continu, neutralisant le thermostat.
MARCHE
AUTO
ARRÊT
MANUEL
SÉLECTIONNER
RÉGLER
SÉLECTIONNER
RÉGLER
SÉLECTIONNER
RÉGLER
SÉLECTIONNER RÉGLER
SÉLECTIONNER
RÉGLER
SÉLECTIONNER
RÉGLER
SÉLECTIONNER
RÉGLER
3 s
SÉLECTIONNER RÉGLER
SÉLECTIONNER
SÉLECTIONNER RÉGLER
SÉLECTIONNER RÉGLER
SÉLECTIONNER RÉGLER
