TEL.
MODEL EH34552
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
WARNING
!
• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.
CAUTION
!
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU’À L’EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.
À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
AVERTISSEMENT
!
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP812A-37
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
5B
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)
DESCRIPTION ITEM # PART # QTY DESCRIPTION
NO PCE NO QTE
COVER 1 SP38-1B 1 COUVERCLE
HANDLE 2 SP36-19ND 1 POIGNÉE
LH HANDLE BRACKET 3 SP32-19 1 EMBOUT DE LA POIGNÉE (GAUCHE)
RH HANDLE BRACKET 4 SP33-19 1 EMBOUT DE LA POIGNÉE (DROIT)
HANDLE GUARD (BAG PACK SP132-24) 5 SP26-6 2 MANCHON DE LA POIGNÉE
(SAC SP132-24)
#10-24 WING NUT (BAG PACK SP132-24) 6 SP24-16 2
ÉCROU À OREILLES NO 10-24 (SAC SP132-24)
#10-24 X 3.75 BOLT (BAG PACK SP132-24) 7 SP61-18 2
BOULON NO 10-24 X 3.75 (SAC SP132-24)
LOGO 8 SP676-26 1 LOGO
PUSH NUT 9 SP33-16 4 ÉCROUS-POUSSOIRE
HEAT INDICATOR 10 SP9-30 1 INDICATEUR DE TEMPÉRATURE
COVER CLIP (BAG PACK SP128-24) 11 SP4-15 1 PINCE DU COUVERCLE (SAC SP128-24)
WARMING RACK 12 SP128-3 1 GRILLE-RÉCHAUD
PORCELAIN COOK GRILLS 13 SP105-3 1 GRILLE PORCELANISÉES
CERAMIC ROCK 14 SP6-28 1 TUILES DE CERAMIQUES
LAVA GRILL 15 SP35-3 1 GRILLE POUR PIERRE DE LAVE
SMALL “H” BURNER STAINLESS STEEL 16 SM30A-12 1 PETIT BRÛLEUR “H” EN INOX
COLLECTOR BOX 17 SP8B-20 1 GARNITURE DU BRÛLEUR
ELECTRODE 18 SP9A-20 1 ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)
19 SP25-16 2 ÉCROU DE LA BASE (SAC SP128-24)
BASE 20 SM32-2B 1 BASE
GREASE CUP CLIP 21 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 22 SM32-31B 1 CONSOLE
CONSOLE DECAL 23 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 24 SP7-7 2 BOUTON
PUSH BUTTON IGNITOR 25 SP12-20 1 ALLUMEUR À BOUTON-POUSSOIR
#8-32 X 3/8” TYPE C SCREW 26 SP2-21 2 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24) 27 SP47-18 2
VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR) 28 SP149-4 1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY 29 SM367-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 30 SM366-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 31 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 32 SM48-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP128-24) 33 SP49-18 1 BOULON À TÊTE PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24) 34 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)
35 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP128-24) 36 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP128-24)
6” WHEEL 37 SP15-22 2 ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24) 38 SP11-32 2 ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24) 39 SP28-15 2 VERROU D’ESSIEU (SAC SP128-24)
LEG INSERT 40 SP7-33B 2 EMBOUT DE PIED
LEFT HAND END CAP 41 SP18-33P 1 EMBOUT DE GAUCHE
FRONT PANEL 42 SM41-9B 1 PANNEAU AVANT
RIGHT HAND END CAP 43 SP19-33P 1 EMBOUT DE DROIT
LEFT HAND RESIN SHELF 44 SP33-9B 1 ÉTAGÈRE GAUCHE EN RÉSINE
SIDE BURNER FACTORY ASSEMBLY SM386-42 1 SUPPORT DU BRÛLEUR LATÉRAL
SIDE BURNER BASE 45 SM41-2B 1 BASE DU BRÛLEUR LATÉRAL
SIDE BURNER DECAL 46 1 DÉCALCOMANIE DU BRÛLEUR LATERAL
SIDE BURNER TRIM 47 SP35-9B 1 GARNITURE DU BRÛLEUR LATÉRAL
#10-24 X 1/2” HEX MACHINE SCREW 48 SP32-18 1 VIS À MÉTAL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT 49 SP23-16 1 ÉCROU À REBORD À TÊTE HEXAGONALE NO 10-24
#8-18 X 1/2” SCREW 50 SP37-21 2 VIS NO 8-18 X 1/2 PO
SIDE BURNER KNOB 51 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
SIDE BURNER 52 SP52-12 1 BRÛLEUR LATERAL
#10-24 WING NUT (BAG PACK SP128-24) 53 SP18-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP128-24)
VALVE BRACKET 54 SP22-6 1 SUPPORT DU SOUPAPE
#10-24 1 3/4” TRUSS SCREW (BAG PACK SP128-24)
55 SP57-18 1 VIS À TÊTE BOMBÉE NO 10-24 1 3/4 PO
SIDE BURNER GRILL 56 SP135-3 1 GRILLE DU BRÛLEUR LATERAL
CAP 57 SP1-33 4 BOUCHON
1
2
3
4
5
6
7
8
9
10
11
12
13
14
44
55
45
46
47
48
49
50
51
53
54
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
23
BAG PACK/SAC
SP128-24 (1)
WARNING: Before proceeding with the following
steps, ensure you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the USE AND
CARE INSTRUCTIONS
IMPORTANT:
Ensure
hose assembly does not
contact the casting, or any
other parts which will get
hot.
IMPORTANT:
Le tuyau
ne doit pas être en
contact avec le coffre, ou
avec toute autre pièce
qui risque de chauffer.
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS

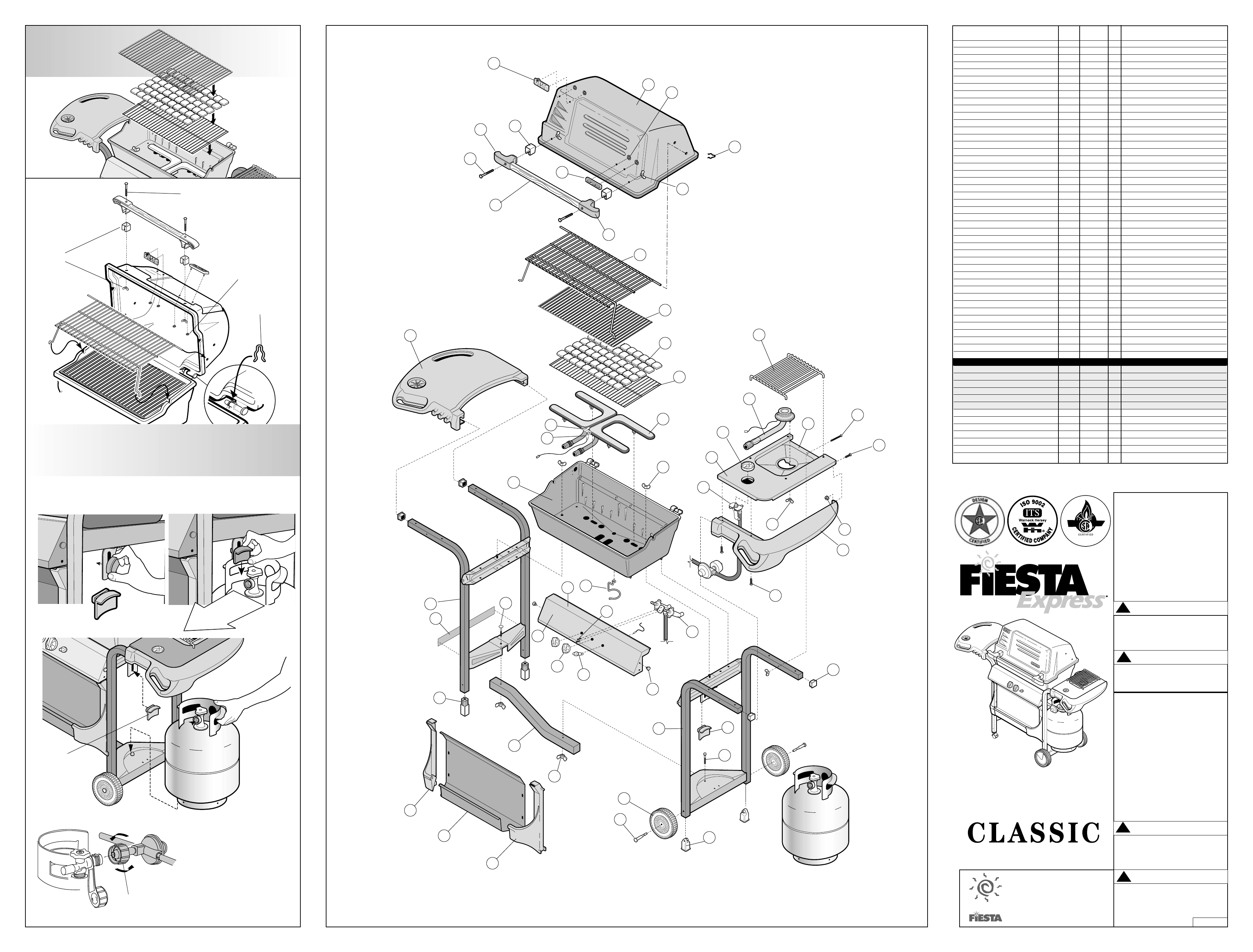

EXPLODED LAYOUT PLAN ÉCLATÉ
52
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK
RÉSERVOIR
57
BAG
PACK/SAC
SP128-24
PUSH NUTS
ÉCROUS-
POUSSOIRE
BAG
PACK/SAC
SP132-24
(2)
(2)
BAG PACK/SAC
SP132-24 (2)
43
56
