Mode d’emploi

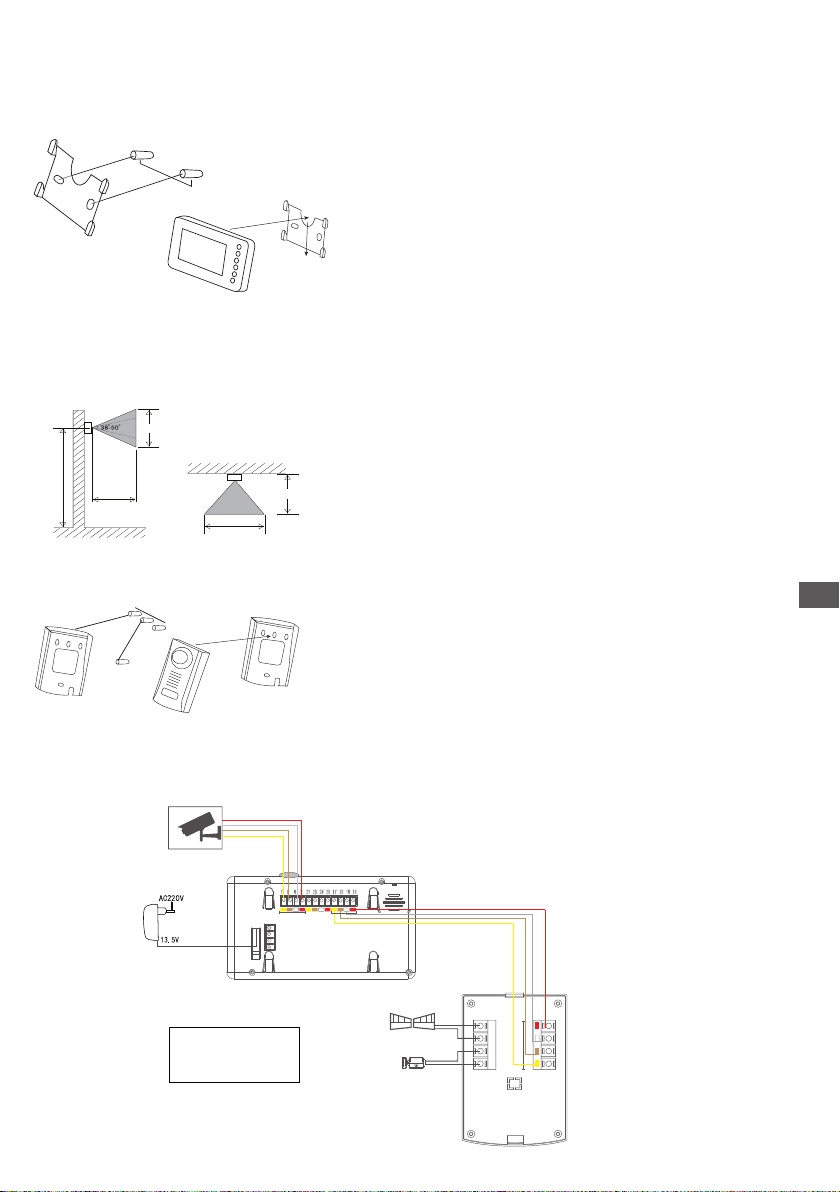

INSTALLATION

1. Unité intérieure

1. Trouvez un emplacement convenable.

2. Installez la plaque d’installation pour le moniteur.

A: Percez un trou dans le mur, insérez les chevilles.

B: Serrez les vis.

3. Branchez le câblage.

4. Installez l’unité principale sur le côté arrière de la plaque

d’installation

2. Unité extérieure

1. Trouvez un emplacement convenable.

1. Dévissez la vis inférieure, en dessous de l’unité extérieure.

2. Installez la plaque de protection de l’unité extérieure.

A: Percez un trou dans le mur, insérez les chevilles.

B: Serrez les vis.

3. Branchez le câblage.

4. Installez l’unité principale sur la plaque de protection.

5. Revissez la vis inférieure, en dessous de l’unité extérieure.

3. Schéma de branchement

16mm

+/-

150 cm

+/- 180 cm

+/- 65 cm

+/- 110 cm

+/- 50 cm

! "##"$%

Connecting wire instruction

option

OUTDOOR CAMERA

POWER

MONITOR

SW1

LK-

SW2

LK+

Doorlock

Outside Gate

OUT

Y = Jaune, Geel, Amarillo, Amarelo

B = Brun, Bruin, Marrón, Castanho

W = Blanc,Wit, Blanco, Branco

R = Rouge, Rood, Rojo, Vermelho

DC 12 V

85,8mm

50 mm

+/-

150 cm

+/- 180 cm

+/- 65 cm

+/- 110 cm

+/- 50 cm

! "##"$%

Connecting wire instruction

option

OUTDOOR CAMERA

POWER

MONITOR

SW1

LK-

SW2

LK+

Doorlock

Outside Gate

OUT

Y = Jaune, Geel, Amarillo, Amarelo

B = Brun, Bruin, Marrón, Castanho

W = Blanc,Wit, Blanco, Branco

R = Rouge, Rood, Rojo, Vermelho

DC 12 V

85,8mm

50 mm

MONITOR

SW1

LK-

SW2

LK+

Doorlock

Outside Gate

OUT

Y = Jaune, Geel, Amarillo, Amarelo

B = Brun, Bruin, Marrón, Castanho

W = Blanc,Wit, Blanco, Branco

R = Rouge, Rood, Rojo, Vermelho

DC 12 V

4 3 2 1

CAMERA

OUTDOOR

Connecting wire instruction

option
