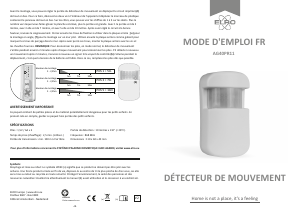

Mode d’emploi Elro AG40PR11 Détecteur de mouvement

Mode d’emploi

Home is not a place, it’s a feeling

AG40PR11

DÉTECTEUR DE MOUVEMENT

Avant le montage, vous pouvez régler la portée du détecteur de mouvement en déplaçant le circuit imprimé (d)

de haut en bas. Pour ce faire, dévissez les deux vis à l'intérieur de l'appareil et déplacez le morceau de plasque

contenant le panneau de haut en bas. Sur les côtés, vous pouvez voir les chiffres de 1 à 5 sur les dents. Plus le

nombre vers lequel vous faites glisser la planche est élevé, plus la portée est grande. Avec 1 la portée est de 5

mètres, avec 3 elle est de 7 mètres, et avec 5 elle est de 10 mètres. Après avoir réglé le circuit à la bonne

hauteur, revissez-la soigneusement. Percez ensuite les trous de fixaon à uliser dans la plaque arrière ; (e) pour

le montage en angle, (f) pour le montage sur un mur plat. Ulisez ensuite la plaque arrière comme gabarit pour

marquer les trous de perçage dans le mur. Après avoir percé ces trous, monter la plaque arrière avec les vis et

les chevilles fournies. REMARQUE: Pour économiser les piles, en mode normal, le détecteur de mouvement

s'arrête pendant environ 2 minutes après chaque mouvement pour économiser les piles. S'il détecte à nouveau

un mouvement après 2 minutes, il envoie à nouveau un signal. Si le voyant de contrôle (b) s'allume pendant le

déplacement, c'est que la tension de la baerie est faible. Dans ce cas, remplacez les piles dès que possible.

AVERTISSEMENT IMPORTANT:

Ce paquet conent de petes pièces et du matériel potenellement dangereux pour les pets enfants. En

prenant cela en compte, gardez ce paquet hors portée des pets enfants.

SPÉCIFICATIONS

Piles : 1,5V / AA x 3 Portée de détecon : 10 mètres x 110° (< 28°C).

Temps de prise (chauffage) : 2,5 min. (±30sec.) Fréquence : 868 MHz

Portée de transmission : min. 100 m à l'air libre Dimensions : 110 x 60 x 40 mm

Pour plus d’informaons concernant le SYSTÈME D’ALARME DOMESTIQUE ELRO AG4000, visitez www.elro.eu

-3-

1

2

3

4

5

(d)

POS 1 = 5m

10m

7m5m

Hauteur de montage

2 - 2,25m

Hauteur de montage

2 - 2,25m

Hauteur de montage

2 - 2,25m

POS 3 = 7m

10m

7m5m

POS 5 = 10m

10m

7m5m

(b)

MODE D'EMPLOI FR

Symbols:

Recyclage et mise au rebut: Le symbole WEEE (a) signifie que ce produit ne doivent pas être jeté avec les

ordures. Une fois le produit arrivée en fin de vie, déposez-la au centre de tri le plus proche de chez vous, où elle

sera mise au rebut ou recyclée en toute sécurité. Protéger l'environnement, la santé des personnes et des

ressources naturelles! Veuillez lire aenvement le manuel (b) avant ulisaon et le conserver à un endroit sûr.

ELRO Europe | www.elro.eu

Postbus 9607 - Box E800

1006 GC Amsterdam - Nederland

ü

GARANTIE

Visiter www.elro.eu

(a) (b)

V2
