MODEL GD45067
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
WARNING
!
• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.
CAUTION
!
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU’À L’EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.
À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
AVERTISSEMENT
!
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP973-37
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
27
28
29
30
31
32
33
34
35
40
38
41
42
44
39
37
36
26
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS

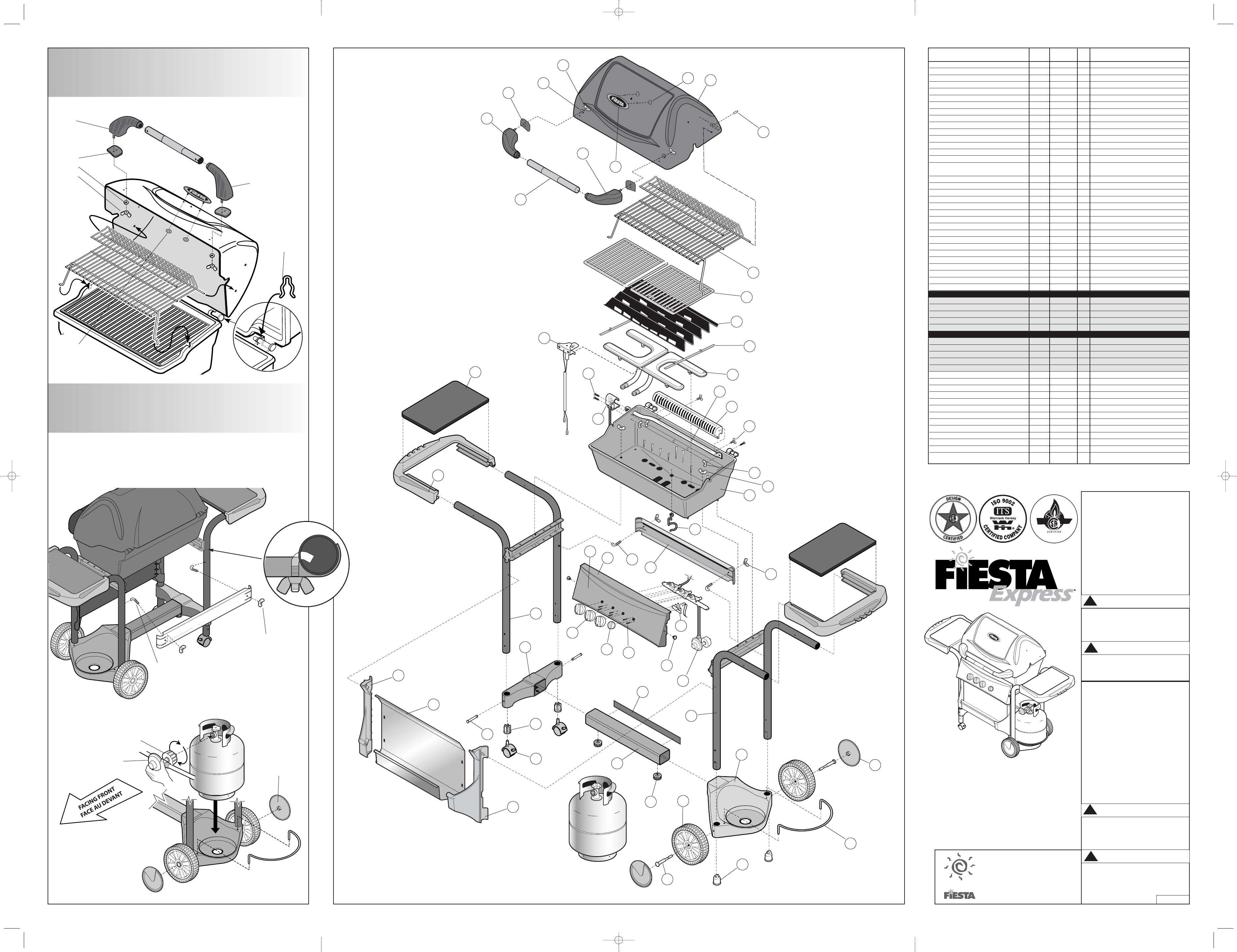

EXPLODED LAYOUT PLAN ÉCLATÉ
22
43
DESCRIPTION ITEM # PART # QTY DESCRIPTION
NO PCE NO QTE
COVER 1 SM59-1B 1 COUVERCLE
LH HANDLE BRACKET(BAG PACK SP5024-24) 2 SP30-6 1 EMBOUT DE LA POIGNÉE (GAUCHE)
(SAC
SP5024-24
)
HANDLE 3 SM5050-42B 1 POIGNÉE
RH HANDLE BRACKET(BAG PACK SP5024-24)
4 SP29-6 1
EMBOUT DE LA POIGNÉE (DROIT)
(SAC
SP5024-24
)
GASKET (BAG PACK SP144A-24) 5 SP13-14 2 JOINT (SAC SPSP144A-24)
LOCK WASHER (BAG PACK SP144A-24) 6 SP4-17 2 RONDELLE
(SAC
SP144A-24
)
#10-24 WING NUT (BAG PACK SP144A-24) 7 SP24-16 2
ÉCROU À OREILLES NO 10-24 (SAC
SP144A-24
)
LOGO 8 SP1090-26 1 LOGO
PUSH NUT LOGO GAUGE 9 SP33-16 2 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP126A-24) 10 SP4-15 1 PINCE DU COUVERCLE (SAC SP126A-24)
CANTILEVER WARMING RACK 11 SP139-3 1 GRILLE CANTILEVER
PORCELAIN COOK GRATE 12 SP101-3 2 GRILLE PORCELANISÉES
SMART BAR 13 SP25-9G 1 UNE
BARRE INTELLIGENTE
SMART ROD 14 SM68-6 2 UNE
TIGE INTELLIGENTE
“H” BURNER STAINLESS STEEL 15 SM207-12 1 BRÛLEUR “H” EN INOX
- COLLECTOR BOX - ELECTRODE 16 SP40-20 1 - GARNITURE DU BRÛLEUR - ÉLECTRODE
- GROUND WIRE 1 - FIL DE MISE À LA TERRE
HEAT EXCHANGER ASSEMBLY 17 SM47-9 1 ÉCHANGEUR DE CHALEUR
ROTISSERIE BURNER 18 SP46A-12 1 BRÛLEUR DE LA RÔTISSERIE
ROTISSERIE ORIFICE BRACKET 19 SM51-6B 1 SUPPORT BRÛLER DE LA RÔTISSERIE
#10 X 0.5” WING SCREW (BAG PACK SP136-24)
20 SP34-21 2
VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5” BOLT (BAG PACK SP136-24) 21 SP26-18 3 BOULON NO 10-24 X O.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24) 22 SP18-16 3 ÉCROU À OREILLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP126A-24)
23 SP25-16 2 ÉCROU DE LA BASE (SAC SP126A-24)
BASE 24 SM39-2B 1 BASE
GREASE CUP CLIP 25 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 26 SM51-31B 1 CONSOLE
CONSOLE DECAL 27 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 28 SP11-7 3 BOUTON
ROTARY IGNITOR KNOB 29 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF
ROTARY IGNITOR 30 SP14A-20 1 L’ALLUMEUR ROTATIF
#8-32 X 3/8” TYPE C SCREW 31 SP2-21 6 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP126A-24)
32 SP47-18 2
VERROU DE FIXATION DE LA CONSOLE (SAC SP126A-24)
VALVE HOSE REGULATOR ASS. (VHR) 33 SM315A-4 1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
LEFT HAND LADDER FACTORY ASSEMBLY SM376A-42 1 CADRE GAUCHE
LEFT HAND LADDER ASSEMBLY 34 SM370-42B 1 CADRE GAUCHE
RESIN BRACKET 35 SP23A-6B 1 SUPPORT EN RÉSINE
LOCK DOWEL 36 SP9A-32 2 TENON DE VERROUILLAGE
CASTER PLUG 37 SP5-34B 2 EMBOUT DE FIXATION DE LA ROULETTE
CASTOR 38 SP8A-22 2 ROULETTE
RIGHT HAND LADDER FACTORY ASSEMBLY SM377-42 1 CADRE DROIT
RIGHT HAND LADDER ASSEMBLY 39 SM371-42B 1 CADRE DROIT
RESIN TANK CADDIE 40 SP24A-6B 1 SUPPORT EN RÉSINE POUR LE RÉSERVOIR
WHEEL 41 SP17-22 2 ROUE
WHEEL AXLE 42 SP29-15 2 ESSIEU
WHEEL AXLE LOCK 43 SP10-32 2 VERROU D’ESSIEU
TANK WIRE 44 SP133-3 1
TIGE CIRCULAIRE DU CHARIOT DU RÉSERVOIR
HUB CAP 45 SP21-33P 2 CHAPEAU DE MOYEU
BEAM 46 SM51-8B 1 SUPPORT TRANSVERSAL
SERIAL RATING LABEL 47 1 PLAQUE SIGNALÉTIQUE SÉRIE
TAPER WHEEL LOCK
(BAG PACK SP126A-24)
48 SP46-18 2 CÔNE DE BLOCAGE
(SAC SP126A-24)
LEFT HAND END CAP 49 SP31-33B 1 EMBOUT DE GAUCHE
FRONT PANEL 50 SM42-9B 1 PANNEAU AVANT
RIGHT HAND END CAP 51 SP32-33B 1 EMBOUT DE DROIT
RESIN SHELF 52 SP27-9B 2 GARNITURE EN RÉSINE
METAL SHELF INSERT 53 SM43-9B 2 ÉTAGÈRE EN MÉTAL
BACK SUPPORT 54 SM92-6B 1 BACK SUPPORT
1/4-20 X 1 3/8 J-BOLT
(BAG PACK SP142-24)
55 SP70-18 2 1/4-20 X 1 3/8 J-BOLT
(SAC SP142-24)
1/4-20 WING NUT
(BAG PACK SP142-24)
56 SP2-16 2 ÉCROU À OREILLES 1/4-20
(SAC SP142-24)
45
5A
5
B
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)
WARNING: Before proceeding with the following
steps, ensure you have read:
L.P. Gas Cylinder • Hose and Regulator
Sections of the USE AND CARE INSTRUCTIONS
BAG PACK/SAC
SP142-24 (2)
BAG PACK/SAC
SP142-24 (2)
HUB CAP (2)
CHAPEAU DE
MOYEU (2)
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
BAG PACK/SAC
SP5024-24
(1)
BAG PACK
SAC
SP126A-24 (1)
PUSH NUTS
ÉCROUS-POUSSOIRE
BAG PACK/SAC
SP5024-24
(1)
BAG PACK/SAC
SP144A-24
(2)
(2)
(2)
46
47
48
49
51
50
52
53
54
55
56
SP973-37 GD45067.qxd 03/10/2003 3:43 PM Page 1
