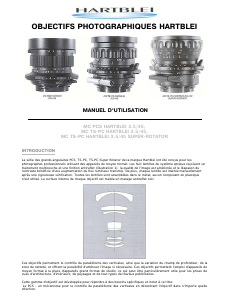

Mode d’emploi Hartblei MC TS-PC 3.5/45 Objectif

Besoin d'un mode d’emploi pour votre Hartblei MC TS-PC 3.5/45 Objectif ? Ci-dessous, vous pouvez consulter et télécharger gratuitement le mode d’emploi PDF en français. Ce produit a actuellement 1 de question fréquemment posée, 0 de commentaires et 0 votes. Si ce n'est pas le mode d’emploi que vous souhaitez, veuillez nous contacter.

Votre produit est défectueux et le mode d’emploi n’offre aucune solution ? Rendez-vous à un Repair Café pour obtenir des services de réparation gratuits.

Mode d’emploi

Le TS - PC - un mé canisme pour le contrô le du parallé lisme des verticales par dé centrement de l'objectif dans toute

direction, permettant aussi d'ajuster la profondeur de champs par basculement de l'objectif vers le bas.

Le Super-Rotator est un mécanisme additionnel, permettant d’ajuster la profondeur de champs en procédant au

basculement de l'objectif dans toute direction, ainsi que le contrôle du parallélisme des verticales par décentrement de

l'objectif, é galement dans toute direction.

En accessoire, l'objectif peut ê tre complé té d'un pare-soleil mé tallique aux parois internes traité es en matage antireflet

noir.

TYPES DE MONTURES d’OBJECTIFS

Les objectifs sont produits avec des baïonnettes différentes afin de permettre leur adaptation sur plusieurs montures

d’appareils photographiques.

Les objectifs PCS (à dé centrement) sont proposé s pour les montures de type : Pentacon Six (similaire aux Exakta 66,

Kiev 60), Contax 645, Mamiya 645, Pentax 645 et Kiev 88.

Les objectifs TS – PC (basculement et dé centrement) et Super-Rotator sont produits pour les montures : Pentacon

Six, Contax 645, Mamiya 645 et Pentax 645.

Une sé rie d'adaptateurs permet é galement de monter ces objectifs sur des appareils photo 35 mm.

Dans ce cas d'utilisation, les effets du dé centrement sont accentué s.

SPÉCIFICATIONS TECHNIQUES

Type de monture:

PCS …………………………………………………... Pentacon Six, Mamiya 645, Contax 645, Pentax 645 et Kiev 88

TS-PC, TS-PC Super-Rotator…………….. Pentacon Six, Mamiya 645, Contax 645 et Pentax 645

Format des images ……………………………6x6, 6x4,5 et 4,5x6 cm

Distance focal ……………………..… .………. 45 mm

Mise au point ……………………………………..manuelle

Ouverture maximale …………………………1:3,5

Gamme d’ouverture ………………………...3,5 à 22 en manuel

Construction:

elé ments / groups ………………………….… 8 / 7

Angle de vue:

sans dé centrement du bloc optique ……83° (comparable à un objectif de 24 mm de distance focale en 35mm)

avec dé centrement du bloc optique ……98°

Distance minimale de mise au point:

PCS ……………………………………………….….. 0,5 mètres

TS-PC, TS-PC Super-Rotator …….…….. 0,35 mètres

Dimension du filtre …………………………… diamètre de 82 mm

Déplacement de l’objectif:

PCS …………………………………………….…….. dé centrement de l'objectif dans toute direction

TS-PC ……………………………………….………. dé centrement dans toute direction et basculement vers le bas

TS-PC Super-Rotator ……………….………. dé centrement et basculement dans toute direction

Amplitude du décentrement ………….. 0 à 12 mm (0 à 11 mm pour la monture Kiev 88) dans toute direction

Amplitude du basculement:

TS-PC ………………………………………………… 0º à 6º vers le bas

TS-PC Super-Rotator ……………………….. 0º à 8º dans toute direction

Dimensions:

PCS ……………………………………………………. Ø 96 mm x 100 mm

TS-PC, TS-PC Super-Rotator ……………. Ø 96 mm x 110 mm

Poids:

PCS ……………………………………………………. 750 grammes

TS-PC ………………………………………………… 850 grammes

TS-PC Super-Rotator ……………………….. 880 grammes

TABLEAUX DE RESOLUTION

Valeurs moyennes de ré sultats de tests de plusieurs objectifs effectué s avec des films à ré solution de 200 lignes par

millimètres Kodak T-max 100, par le laboratoire INFPHO, infpho@yahoo.co.uk

Ré solution en lignes par millimètres:

PC Hartblei 3,5/45 Distance du centre de la photo:

0mm 8mm 19mm 29mm 37mm

ouverture à 3,5

ouverture à 5,6

ouverture à 8

ouverture à 16

ouverture à 22

40 38 25 20 18

35 38 32 26 22

45 40 36 31 25

55 45 35 35 31

55 40 40 32 31
