ESPAÑOL
Enrosque (retuerza) o sujete
con cinta los extremos de los
cables para unirlos, para que
sea más fácil pasarlos a través
del tubo de soporte
Consejo de Hunter Pro:
Para utilizar una barra de 12
pulgadas sola, usted primero debe
quitar el vástago de la barra de 6
pulgadas e instalarlo en uno de los
extremos de la barra de 12 pulgadas.
FRANÇAISE
torsadez ou enveloppez de
ruban adhésif les extrémités
des ls an de faciliter leur
enlage dans la tige de
suspension.
Conseil Pro Hunter:
Si vous souhaitez utiliser uniquement
une tige de 12 pouces, retirez au
préalable le montant de la tige de 6
pouces et installez-le sur l’une des
extrémités de la tige de 12 pouces.
SUGERENCIAS DE LIMPIEZA
¡Trate con cuidado la lámpara! La limpieza periódica reducirá
la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un
trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.
FINALIZACIÓN DE LA INSTALACIÓN
CONEXIÓN DE LOS CABLES
ENSAMBLAJE DE LA LÁMPARA
PREPARACIÓN PARA LA INSTALACIÓN
Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. Quite las tuercas decorativas (H) de los tornillos de
montaje (A). La placa de montaje (B) contiene varios pares de oricios roscados. Encuentre el par de oricios que
coincide con el espaciado de los oricios de la campana (F) de la lámpara. Coloque la placa de montaje (B) sobre la
caja de conexiones de modo que los tornillos de montaje (A) y las tuercas (C) sean visibles. Jale los alambres de la casa
a través del centro de la placa de montaje (B). Asegure la placa de montaje (B) a la caja de conexiones apretando los
tornillos (D). Ajuste la posición de los tornillos de montaje (A) de modo que los tornillos de montaje (A) puedan quedar
expuestos 5 a 6 mm después de pasar a través de la campana (F). Una vez que se haya conrmado la posición ideal de
los tornillos de montaje (A), apriete las tuercas (C) en los tornillos de montaje (A) debajo de la placa de montaje para
garantizar que los tornillos de montaje (A) estén en su sitio.
1. PARA INSTALACIÓN COLGANTE:
Hay 4 barras de 12 pulgadas (K) y 1 barra de 6 pulgadas (L) incluidas para cada lámpara. Determine la cantidad
correcta de barras necesarias para obtener la altura de colgado apropiada. Para alargar la lámpara, agregue barras
adicionales. Para acortar la lámpara, corte los alambres hasta la longitud deseada. Deje al menos 8 a 10 pulgadas (20
a 25 cm) de alambre adicionales a la longitud deseada y deslice cualquier barra sobrante fuera de los alambres de la
lámpara para desecharla. Tenga en cuenta que usted debe utilizar al menos una barra para colgar la lámpara. Pase los
alambres a través de las barras y jale los alambres hasta que queden tensos antes de conectar las barras. Atornille la
barra en el vástago roscado (M) de la lámpara. Atornille el extremo roscado de la barra superior al vástago giratorio (I)
de la campana (F). Jale los alambres de la lámpara a través de la parte superior de la campana.
2. PARA INSTALACIÓN SEMI-EMPOTRADA:
Desajuste la tuerca hexagonal (Q) de la campana (F), retire el vástago giratorio (I) de la campana (F). Bloquee la
arandela (R), la arandela (S) y la campana (F) con la tuerca hexagonal (Q) y el vástago roscado (M).

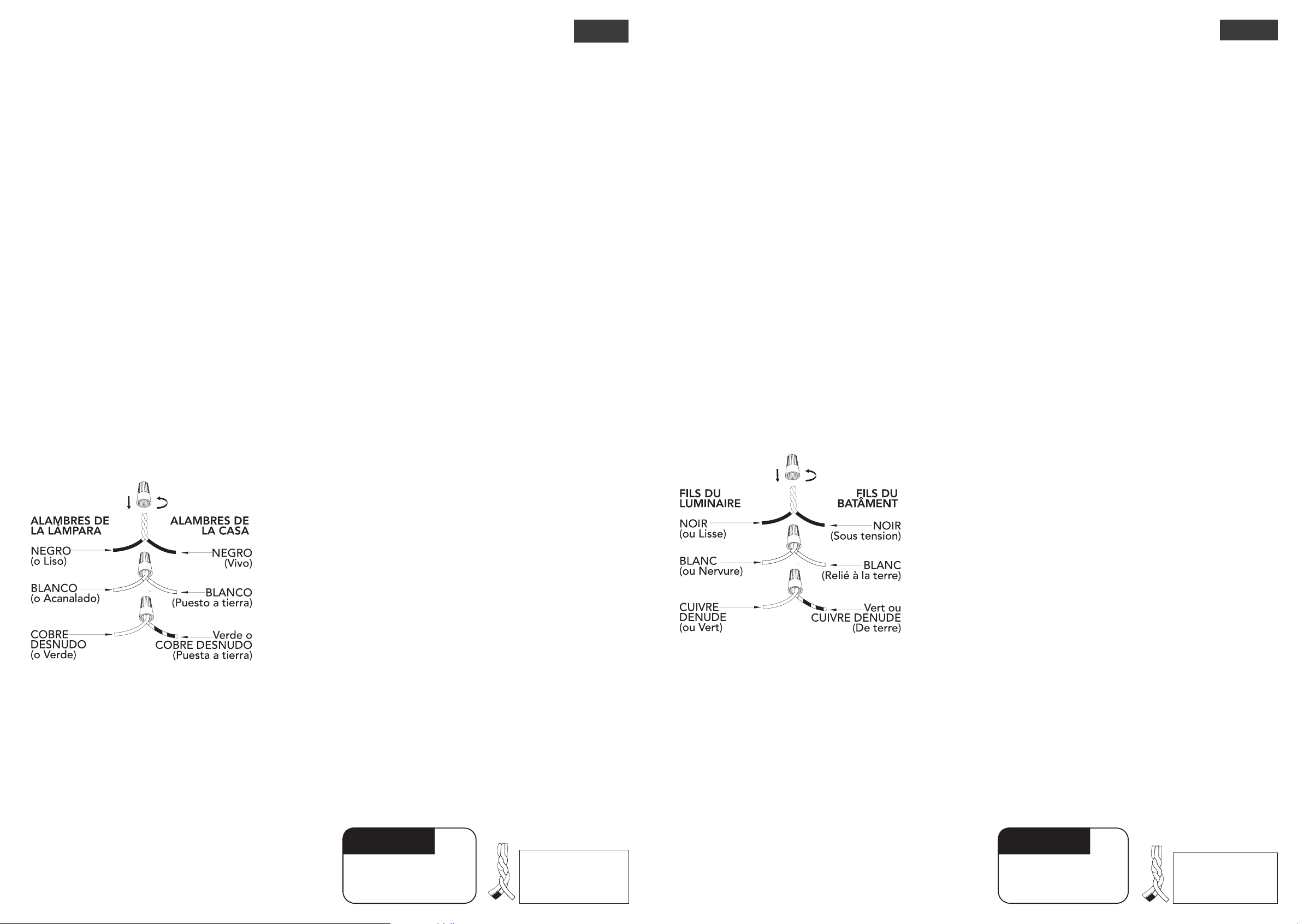

Solicite a un ayudante que soporte el peso de la lámpara mientras
se realiza la conexión de los alambres. Conecte los alambres de la
lámpara con los alambres de suministro de energía procedentes de la
caja de conexiones. Conecte negro con negro (vivo); blanco con blanco
(conectado a tierra); conexión a tierra con conexión a tierra (verde o
cobre). Enrolle (retuerza) los extremos de los pares de alambres para
unirlos. Luego, gírelos dentro de un conector de alambres. Asegúrese de
que todos los giros se realicen en la misma dirección. Enrolle el cable de
acero de la lámpara alrededor del tornillo de puesta a tierra (E) y ajústelo.
Si no hay alambre de conexión a tierra (verde o cobre) procedente de la
caja de conexiones, comuníquese con un electricista calicado.
Levante la campana (F) hacia la placa de montaje (B) y coloque los tornillos de montaje (A) de modo que sobresalgan
a través de las aberturas de la campana (F). Asegure la campana (F) en su sitio utilizando las tuercas decorativas (H).
Instale el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda el vatiaje (watts) recomendado.
Asegure la pantalla de vidrio (P) en el portafoco (N) con los tornillos (O). Ahora su instalación está nalizada. Encienda la
energía y pruebe la lámpara.
CONSEILS DE NETTOYAGE
Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoy-
age en profondeur. Lors d’un nettoyage régulier, éteignez
la lumière et essuyez le luminaire avec un chiffon propre en
coton ou en microbre non pelucheux. Ne jamais vaporiser un
produit nettoyant directement sur le luminaire.
FIN DE L’INSTALLATION
RACCORDEMENT DES FILS
ASSEMBLAGE DU LUMINAIRE
PRÉPARATION AVANT L’INSTALLATION
Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, avec l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Retirez les écrous décoratifs (H) des vis de montage (A). La plaque de montage (B) contient plusieurs paires
de trous letés. Trouvez la paire de trous qui correspond à l’espacement des trous du pavillon. Placez la plaque de
montage (B) sur la boîte de jonction de sorte que les vis de montage (A) et les écrous (C) soient visibles. Tirez les ls à
travers le centre de la plaque de montage (B). Fixez la plaque de montage (B) à la boîte de jonction en serrant les vis
(D). Ajustez la position des vis de montage (A) de manière à ce que ces vis (A) soit exposées sur 5 à 6 mm après avoir
traversé le pavillon (F). Une fois que vous avez déterminé la position idéale pour les vis de montage (A), serrez les
écrous (C) sur les vis de montage (A) sous la plaque, en vous assurant que les vis de montage (A) sont en place.
1. MONTAGE EN SUSPENSION :
Chaque luminaire inclut 4 tiges de 30 cm/12 po (K) et 1 tige de 15 cm/6 po (L). Déterminez le nombre de tiges
nécessaires selon la hauteur de suspension souhaitée. Pour allonger le luminaire, ajoutez des tiges supplémentaires.
Pour raccourcir le luminaire, coupez les ls à la longueur désirée. Laissez au moins 20 à 25 cm (8 à 10 po) de l au-
delà de la longueur souhaitée, et faites glisser les tiges en excès hors du câblage du luminaire pour les jeter. Notez
bien qu’il faut au moins une tige pour suspendre le luminaire. Passez les ls à travers les tiges et tirez les ls jusqu’à
ce qu’ils soient tendus avant de les relier entre eux. Vissez la tige sur le montant leté (M) du luminaire. Vissez le
montant leté de la tige supérieure au montant (I) du pavillon (F). Tirez les ls du luminaire par le haut du pavillon.
2. MONTAGE SEMI-AFFLEURANT :
Dévissez l’écrou hexagonal (Q) du pavillon (F), retirez le montant (I) du pavillon (F). Verrouillez la rondelle (R), la
rondelle (S) et le pavillon (F) avec l’écrou hexagonal (Q) et le montant leté (M).
Demandez à une personne de soutenir le poids du luminaire
lorsque vous procédez au câblage. Fixez les ls du luminaire aux ls
d’alimentation électrique de la boîte de jonction. Connectez le l noir
au l noir (sous tension) ; le l blanc au l blanc (connecté à la terre)
; le l de terre au l de terre (vert ou cuivre). Torsadez l’extrémité des
paires pour les connecter ensemble. Placez ensuite ces ls torsadés
sous un capuchon de connexion. Veillez à ce que la torsion soit
toujours dans la même direction. Enroulez le l de terre de l’appareil
autour de la vis de mise à la terre (E) et serrez. S’il n’y a pas de l de
terre (vert ou cuivre) dans la boîte de jonction, adressez-vous à un
électricien qualié.
Soulevez le pavillon (F) jusqu’à la plaque de montage (B) et positionnez les vis de montage (A) de sorte qu’elles
dépassent du pavillon (F). Fixez le pavillon (F) en place avec des écrous décoratifs (H). Installez une ampoule (non
incluse) conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée. Fixez le globe (P)
sur la douille (N) avec les vis (O). Votre installation est désormais terminée. Allumez l’appareil et testez le luminaire.
