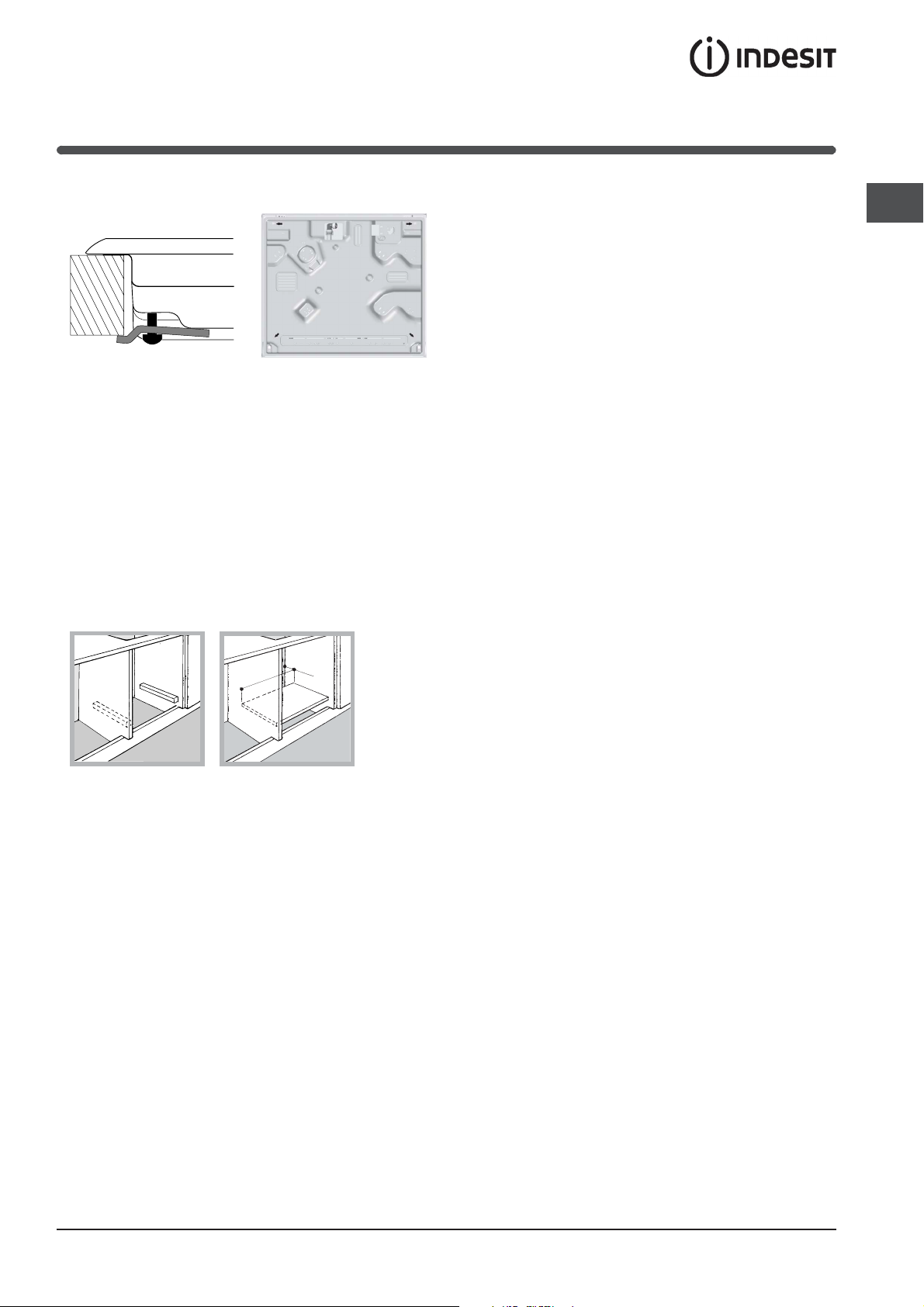

Avanti

Posizione gancio per Dietro

top H=40mm

 Usare i ganci contenuti nella "confezione accessori"

 Nel caso in cui il piano non sia installato su di un forno

incasso, è necessario inserire un pannello di legno come

isolamento. Esso dovrà essere posizionato ad una distanza

minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare

la parete posteriore del vano. È preferibile installare il forno

in modo che appoggi su due listelli in legno oppure su un

piano continuo che abbia unapertura di almeno 45 x 560

mm (vedi figure).

 E' possibile installare il piano solo sopra forni incasso dota-

ti di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono

predisposti per il funzionamento con corrente alternata alla

tensione e frequenza di alimentazione indicate sulla targhetta

caratteristiche (posta sulla parte inferiore del piano). Il

conduttore di terra del cavo è contraddistinto dai colori giallo-

verde. Nel caso di installazione sopra un forno da incasso

lallaccio elettrico del piano e quello del forno deve essere

realizzato separatamente, sia per ragioni di sicurezza

elettrica che per facilitare leventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche. In caso di

collegamento diretto alla rete è necessario interporre tra

lapparecchio e la rete un interruttore onnipolare con

apertura minima fra i contatti di 3 mm dimensionato al

carico e rispondente alle norme in vigore (il filo di terra non

deve essere interrotto dallinterruttore). Il cavo di

alimentazione deve essere posizionato in modo tale che

in nessun punto superi di 50°C la temperatura ambiente.

 Linstallatore è responsabile del corretto collegamento

elettrico e dellosservanza delle norme di sicurezza.

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico massimo di

potenza della macchina, indicato nella targhetta

caratteristiche;

 la tensione di alimentazione sia compresa nei valori

nella targhetta caratteristiche;

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario sostituire la presa o la spina; non

usare prolunghe e multiple.

 Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

 Il cavo non deve subire piegature o compressioni.

 Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza).

 Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Collegamento gas

Il collegamento dellapparecchio alla tubazione o alla

bombola del gas dovrà essere effettuato come prescritto

dalle Norme UNI-CIG 7129 e 7131 e successivi

aggiornamenti, solo dopo essersi accertati che esso è

regolato per il tipo di gas con cui sarà alimentato. In caso

contrario eseguire le operazioni indicate al paragrafo

Adattamento ai diversi tipi di gas. Nel caso di

alimentazione con gas liquido, da bombola, utilizzare

regolatori di pressione conformi alle Norme UNI-EN 12864

e successivi aggiornamenti.

 Per un sicuro funzionamento, per un adeguato uso

dellenergia e maggiore durata dellapparecchiatura,

assicurarsi che la pressione di alimentazione rispetti i

valori indicati nella tabella 1 Caratteristiche dei bruciatori

ed ugelli.

Allaccio con tubo rigido (rame o acciaio)

 Lallaccio allimpianto gas deve essere effettuato in

modo da non provocare sollecitazioni di alcun genere

allapparecchio.

Sulla rampa di alimentazione dellapparecchio è presente

un raccordo a L orientabile, la cui tenuta è assicurata da

una guarnizione. Nel caso risulti necessario ruotare il

raccordo sostituire tassativamente la guarnizione di tenuta

(in dotazione con lapparecchio). Il raccordo di entrata del

gas allapparecchio è filettato 1/2 gas maschio cilindrico.

560 mm.

45 mm.
