CPL500W
Applicable à CPL500W, et ses kits de paquets multiples
*L'image peut différer du produit réel.
AV500Mbps Répéteur sans l Wi-Fi de courant porteur en ligne
Branchez et jouez
Installation d'un nouveau réseau sans fil
Congurer un réseau de courant porteur en ligne
sécurisé par appairage (recommandé)
Indicateurs LED et description
Pour créer un réseau de courant porteur en ligne sécurisé :
Pour connecter un réseau de courant porteur en ligne sécurisé existant:
Personnaliser les réglages Wi-Fi
répéteur sans l(optionnel)
C'est terminé.
1
1 2 3
Dans les 2 minutes,appuyez sur le bouton d'appairage durant 1 seconde.
C'est terminé
2
3
Ports Ethernet
Bouton de réinitialisation
LED d'alimentation
Courant porteur en ligne LED
LED Ethernet
LED Wi-Fi
Bouton d'appairage
Répéteur sans l
Port Ethernet
LED du courant porteur en ligne
LED d'alimentation
LED Ethernet
Bouton d'appairage
Adaptateur
Connectez votre ordinateur au répéteur sans fil ou via
un câble Ethernet
1
DESCRIPTIONButton
Bouton
d'appairage
Bouton de
réinitialisation
LED
Nom
Power
LED
LED
Ethernet
LED du
courant
porteur
en ligne
Wi-Fi
Statut
Fixe
Désactivé
Clignotant
Fixe
Désactivé
Solid
Désactivé
Désactivé
L'appareil est en marche
L'appareil est éteint
L'appareil est en cours d'appairage
Le port Ethernet est connecté
Le port Ethernet n'est pas connecté.
L'appareil est connecté à un réseau par routeur,
mais il n'ya pas de données transférées.
L'appareil n'estconnecté à aucun réseau par routeur
La fonction sans fil a été activée.
Clignotant
Indications
La fonction sans fil a été désactivée.
Clignotant
L'appareil transfère des données.
Cliquez sur Installation rapide et choisissez AP,cliquez sur SUIVANT.
2
3
Changez votre nom de réseau (SSID), ajoutez un nouveau mot de
passe et cliquez sur « Suivant »
6
5
Cliquez sur SAUVEGARDER et le répéteur sans fil redémarrera
automatiquement.
4
Sélectionnez le mode de sécurité.
MISE AU REBUT
En tant que distributeur responsable, nous accordons une grande
importance à la protection de l’environnement.
Nous vous encourageons à respecter les procédures correctes de
mise au rebut de votre appareil, des piles et des éléments
d’emballage. Cela aidera à préserver les ressources naturelles et à
garantir qu’il soit recyclé d’une manière respectueuse de la santé et
de l’environnement.
Vous devez jeter ce produit et son emballage selon les lois et les
règles locales.
Puisque ce produit contient des composants électroniques et parfois
des piles, le produit et ses accessoires doivent être jetés séparément
des déchets domestiques lorsque le produit est en fin de vie.
QFP (Questions fréquemment posées)
Q1. Que faire s'il n'y a pas de connexion Internet dans mon réseau
de courant porteur en ligne?
Q2. Que puis-je faire si le répéteur sans l appairé avec succès ne se
reconnecte pas après avoir été déplacé vers un nouvel emplacement?
A1. Essayez une autre prise de courant et assurez-vous qu'il est branché sur le
même circuit électrique
A2. Essayez de l'appairer à nouveau avec un nouvel adaptateur ou répéteur sans fil,
et assurez-vous que l'indicateur LED de courant porteur en ligne est allumé avant de
déplacer le l'appareil à un nouvel emplacement.
A3. Vérifiez si des interférences se produisent, comme le fonctionnement d'une machine
à laver, d'un climatiseur ou d'autre appareil ménager qui peut être trop proche de l'un des
adaptateurs ou répéteurs sans fil de courant porteur en ligne.
A1. Assurez-vous que tous les adaptateurs et répéteurs en ligne sont branchés sur le
même circuit électrique.
A2.Assurez-vous que l'indicateur LED de courant porteur en ligne s'allume sur tous les
adaptateurs et répéteurs sans fil.S'il ne s'allume pas,appairezde nouveau tous les
adaptateurs et répéteurs sans fil.
A3.Assurez-vous que toutes les connexions matérielles sont correctement et solidement
effectuées.
A4.Vérifiez si vous avez une connexion Internet en connectant l'ordinateur directement
au modem ou routeur.
A5.Assurez-vous que l'adresse IP de votre ordinateur est dans le même segment que
votre routeur.
Darty Holdings SAS © 14 route d’Aulnay, 93140 Bondy, France 26 / 07 / 2015
Pour lire notre mode d’emploi,veuillez consulter le site Webwww.darty.com/nav/codic/4216652
4
3
RST/WPS
P
ow
e
r
line
Boîtier/routeur
Adaptateur
(CPL500Mpbs)
Attendez que l'indicateur LED
de courant porteur en ligne s'allume
Répéteur sans l
(CPL500W)
Pour une connexion Wi-Fi
Connectez-vous au réseau intitulé (SSID) « ITWorksCPL500W »
Il n'y a pas de mot de passe par défaut.
Pour changer votre nom de réseau (SSID) et ajouter un mot
de passe, veuillez vous référer à la section
« Personnalisation des paramètres Wi-Fi répéteur sans l»
5
Autre:
Si vous avez besoin d'utiliser davantage
d'adaptateurs ou répéteurs sans l CPL avec les
réglages par défaut, il vous sut de les brancher
sur les prises du même circuit électrique.
Reliez votre CPL au boîtier avec
l'un des câbles Ethernet fourni.
Personnaliser les réglages Wi-Fi
1
4
5
2
3
/WPS
Attention
Pour un dispositif de courant porteur en ligne non intermédiaire
Prise murale
Bloc multiprise
Pour un dispositif de courant porteur intermédiaire
Prise murale
Bloc multiprise
Clignotant
Clignotant
On
Boîtier/routeur
Boîtier/routeur
Clignotant
A B
Clignotant
Marche
Câble Ethernet
2
1
W
AN LAN
PAIR
PLC 500Mbps
Wireless N 300Mbps
500Mbps PLC Adapter
PAIR/RST
Guide d'installation rapide
Branchez le CPL intermédiaire
sur la prise la plus proche de
votre boîtier.
Branchez le deuxième CPL dans la
pièce où vous avez besoin d'une
extension d'Internet (Wi-Fi et/ou
laire)
Les 2 répéteurs sans l s'appairent automatique-
ment. Attendez quelques secondes, le temps que
la LED reste allumée en continu
Vous pouvez créer ou connecter un réseau de courant porteur en ligne sécurisé
en utilisant le bouton d'appairage sur deux appareils à la fois Le réseau de
courant porteur en ligne peut alimenter jusqu'à 16 appareils électriques.
Conseils: Nous vous recommandons de brancher les kits de courant
porteur en lignel'un près de l'autre lors de l'appairage.
Appuyez sur le bouton
d'appairage durant 1
seconde.
Dans les 2 minutes,appuyez
sur le bouton d'appairage
durant 1 seconde.
Appuyez sur le bouton d'appairage durant 1 seconde sur n'importe quel kit
de courant porteur en ligne dans le réseau courant porteur en ligne existant.
Connectez-vous avec le mot de passe par défaut (Darty01)
Entrez“http://itworkscpl.net”ou”
http://192.168.1.1”dans la barre d'adresse d'un navigateur Web.
Appuyez et maintenez le bouton pressé durant 2 secondes pour créer
ou connecter un réseau de courant porteur en ligne sécurisé. Appuyez
et maintenez le bouton pressé durant 6 secondes pour quitter un
réseau de courant porteur en ligne existant
Appuyez et maintenez le bouton pressé durant 10 secondes pour
restaurer les réglages du prolongateur par défaut. Appuyez et
maintenez le bouton pendant 1~3 secondes pour ouvrir la fonction
réinitialisation.
Pour plus de renseignements sur les procédures de mise au rebut et de
recyclage, contactez les autorités de votre commune.
Apportez l’appareil à un point de collecte local pour qu’il soit recyclé. Certains
centres acceptent les produits gratuitement.
Hotline Darty France
Quels que soient votre panne et le lieu d'achat de votre produit en
France, avant de vous déplacer en magasin Darty, appelez le
0 978 970 970 (prix d'un appel local),
7j/7 et 24h/24.
Hotline Vanden Borre
Le service après-vente est joignable au +32 2 334 00 00,
du lundi au vendredi de 8h à 18h, et le samedi de 9h à 18h.
En raison des mises au point et améliorations constamment apportées à nos produits, de petites
incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée.
CPL500W
Applicable to CPL500W and its multiple-pack kits
AV500Mbps Powerline Wi-Fi Extender
Plug and Play
Set Up a New Wireless Network
*Image may differ from actual product.
Set Up a Secure Powerline Network
Using the Pair Button (Recommended)
LED and Button Legend
You can create or join a secure powerline network using the Pair button on two
devices at a time. The powerline network can support up to 16 powerline devices.
Tips: We recommend that you plug in the powerline devices near each other
when pairing.
To create a secure powerline network:
To join an existing secure powerline network:
Customize the Extender’s Wi-Fi
Settings (Optional)
Press the Pair button
for 1 second.
Press the Pair button for 1 second on any powerline device in the existing
powerline network.
Within 2 minutes, press the
Pair button for 1 second.
Done.
1
1 2 3
Within 2 minutes, press the
Pair button for 1 second.
Done.
2
3
Ethernet
Ports
Reset
Button
Power LED
Powerline LED
Ethernet LED
Wi-Fi LED
Pair
Button
Extender
Ethernet
Port
Powerline LED
Power LED
Ethernet LED
Pair Button
Adapter
Connect your computer to the extender wirelessly or via an
Ethernet cable.
1
DESCRIPTIONButton
Press and hold for 2 seconds to set up or join a secure powerline
network.
Press and hold for 6 seconds to leave an existing
powerline network.
Pair Button
Press and hold for 10 seconds to restore the extender’s settings to
factory defaults. Press and hold for 1~3 seconds to open the WPS
function.
Reset/WPS
Button
LEDs
Names
Power
LED
Ethernet
LED
Powerline
LED
Wi-Fi
Status
Solid
Off
Blinking
Solid
Off
Solid
Off
Off
The device is On
The device is Off
The device is the pairing procedure
The Ethernet port is connected
The Ethernet port isn’t connected.
The device is connected to a router network,
but there is no data being transferred.
The device isn’t connected to any router
network
The wireless function has been enabled
Blinking
Indications
The wireless function has been disabled.
Blinking
The device is transferring data.
Log in with the default Password(Darty01)
Enter “http://itworkscpl.net” or ”http://192.168.1.1” in
the address bar of a web browser.
Click Quick setup and chose AP, click NEXT.
2
3
Change your network name(SSID), add a new password and
click on 《Next》.
6
5
Click save the Extender will reboot automatically.
4
Select security Mode.
You must dispose of this appliance and its packaging according to local laws and regulations.
Because this appliance contains electronic components, the appliance and its accessories must
be disposed of separately from household waste when the appliance reaches its end of life.
DISPOSAL
As a responsible retailer we care about the
environment.As such we urge you to follow
the correct disposal procedure for the
appliance and packaging materials.
This will help conserve natural resources and
ensure that it is recycled in a manner that
protects health and the environment.
Contact your local authority to learn about disposal and recycling.
The appliance should be taken to your local collection point for recycling. Some collection
points accept appliance free of charge.
FAQ (Frequently Asked Questions)
Q1. How to troubleshoot if there is no Internet connection in
my powerline
network?
A1. Make sure all adapters and extenders are on the same electrical circuit.
A2. Make sure the Powerline LED light up on all your adapters and extend
ers. If they do not, pair your adapters and extenders again.
A3. Make sure all hardware connections are correctly and securely connected.
A4. Check if you have an Internet connection by connecting the computer dir-
ectly to the modem or router.
A5. Make sure your computer’s IP address is in the same segment as your router’s.
Q2. What can I do if a successfully-paired extender does not reconn
ect after
it has been moved to a new location?
A1. Try another socket and make sure it is on the same electrical circuit.
A2. Try to pair it again with another adapter or extender, and make sure the Pow-
erline LED is on before moving it to a new location.
A3. Check for possible interference, such as washers, air conditioners or other ho-
usehold appliances that may be too close to one of the powerline adapters or
extenders.
Darty Holdings SAS © 14 route d’Aulnay 93140 Bondy, France 24 / 05 / 2016
To read our user manual, please visit the website www.darty.com/nav/codic/4216652
4
3
RST/WPS
P
o
w
e
r
line
Box / router
Adapter
(CPL500Mpbs)
Wait until the Powerline
LED turns on.
Extender
(CPL500W)
Login to the network named(SSID)
《ITWorksCPL500W》
With default setting there is not password.
To change your network name(SSID) and add password
please refer to the section
《Customize the Extender’s WiFi settings option》
5
More: If you need additional
powerline
adapters or extenders with the default
settings, simply plug them into the wall
sockets on the same electrical circuit.
Plug the passthrough
CPL on the nearest socket
from your box
Connect your CPL to the box
with one of the enthernet cable
include
For WiFi connection
The 2 extenders are pairing automatically.
Wait few seconds until the led
is lighting continuously
Plug the second CPL on the room
where you required internet
extension(WiFi or wired)
1
4
5
2
3
/WPS
/WPS
Attention
For non-passthrough powerline device
Wall Outlet
Power Strip
For passthrough powerline device
Wall Outlet
Power Strip
Blinking
Blinking
On
Box / router
Blinking
A B
Box / router
Blinking
On
Ethernet cable
2
1
W
AN LAN
PAIR
PLC 500Mbps
Wireless N 300Mbps
500Mbps PLC Adapter
PAIR/RST
European French English

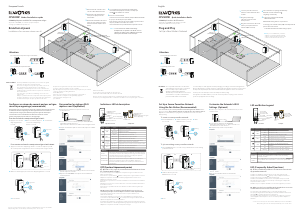

Quick Installation Guide
Télécharger mode d’emploi en Français (PDF, 1.98 MB)
(Tenez compte de l’environnement et imprimez ce manuel uniquement si c’est vraiment nécessaire)
Loading…
Évaluation
Dites-nous ce que vous pensez du It Works CPL500W Adaptateur CPL en laissant une note de produit. Vous voulez partager vos expériences avec ce produit ou poser une question ? Veuillez laisser un commentaire au bas de la page.En savoir plus sur ce mode d’emploi
Nous comprenons qu’il est agréable d’avoir un mode d’emploi papier pour vos It Works CPL500W Adaptateur CPL. Vous pouvez toujours télécharger le mode d’emploi depuis notre site Web et l’imprimer vous-même. Si vous souhaitez disposer d’un mode d’emploi original, nous vous recommandons de contacter It Works. Ils pourront peut-être fournir un mode d’emploi original. Recherchez-vous le mode d’emploi de votre It Works CPL500W Adaptateur CPL dans une autre langue ? Choisissez votre langue préférée sur notre page d’accueil et recherchez le numéro de modèle pour voir si nous l’avons disponible.
Caractéristiques
| Marque | It Works |
| Modèle | CPL500W |
| Catégorie | Adaptateurs CPL |
| Type de fichier | |
| Taille du fichier | 1.98 MB |
Tous les modes d’emploi pour It Works Adaptateurs CPL
Plus de modes d’emploi de Adaptateurs CPL
Foire aux questions sur It Works CPL500W Adaptateur CPL
Notre équipe d’assistance recherche des informations utiles sur les produits et des réponses aux questions fréquemment posées. Si vous trouvez une inexactitude dans notre foire aux questions, veuillez nous le faire savoir en utilisant notre formulaire de contact.
Quand utiliser un adaptateur de courant porteur ? Vérifié
Un adaptateur de courant porteur est utilisé pour distribuer le réseau dans votre maison. Si vous ne souhaitez pas poser d’autres câbles ou si la connexion WiFi n’est pas optimale, l’adaptateur de courant porteur peut être une bonne alternative.
Cela a été utile (165) En savoir plus
Joignez-vous à la conversation sur ce produit
Ici, vous pouvez partager ce que vous pensez du It Works CPL500W Adaptateur CPL. Si vous avez une question, lisez d’abord attentivement le mode d’emploi. La demande d’un mode d’emploi peut être effectuée en utilisant notre formulaire de contact.
répondre | Cela a été utile (233)
répondre | Cela a été utile (137)
répondre | Cela a été utile (132) En savoir plus
Cela a été utile (180)
Cela a été utile (80)
Cela a été utile (0)
répondre | Cela a été utile (120)
répondre | Cela a été utile (118)
Loading…
répondre | Cela a été utile (73)
répondre | Cela a été utile (60) En savoir plus
Cela a été utile (0)
répondre | Cela a été utile (55)
répondre | Cela a été utile (54)
répondre | Cela a été utile (43)
répondre | Cela a été utile (39)
répondre | Cela a été utile (32) En savoir plus
Cela a été utile (17)
répondre | Cela a été utile (28) En savoir plus
Cela a été utile (9)
répondre | Cela a été utile (24)
répondre | Cela a été utile (18)
répondre | Cela a été utile (17)
répondre | Cela a été utile (17)
répondre | Cela a été utile (13)
répondre | Cela a été utile (13)
répondre | Cela a été utile (12)
répondre | Cela a été utile (9)
répondre | Cela a été utile (8)
répondre | Cela a été utile (8)
répondre | Cela a été utile (5)
répondre | Cela a été utile (5)
répondre | Cela a été utile (4)
répondre | Cela a été utile (4) En savoir plus
Cela a été utile (22)
Cela a été utile (0)
répondre | Cela a été utile (2)
répondre | Cela a été utile (2)
répondre | Cela a été utile (1)
répondre | Cela a été utile (1)
répondre | Cela a été utile (1)
répondre | Cela a été utile (0) En savoir plus
Cela a été utile (20)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0) En savoir plus
Cela a été utile (1)
Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
répondre | Cela a été utile (0)
