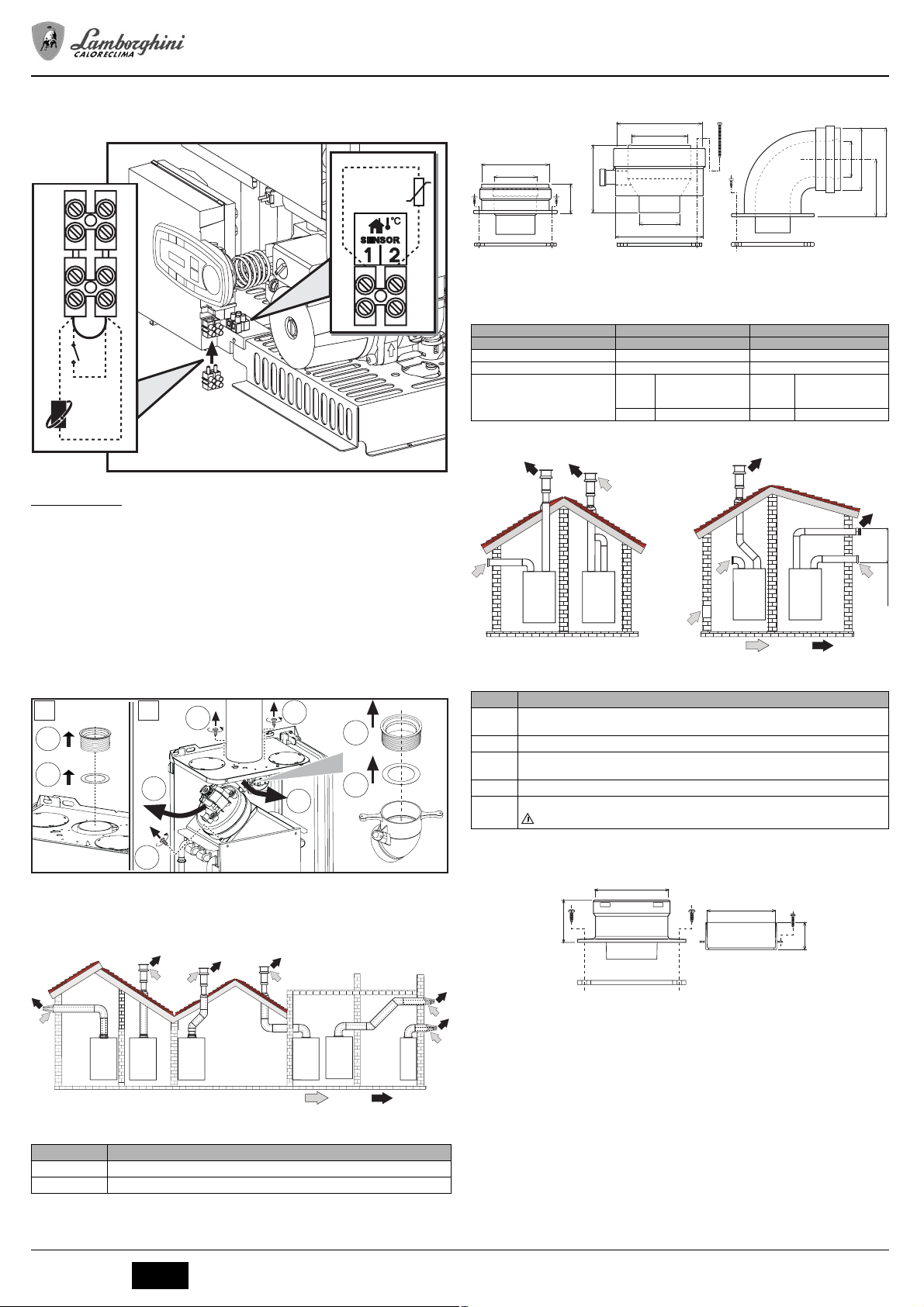

Accesso alla morsettiera elettrica

Seguire le indicazioni riportate in fig. 8 per accedere alla morsettiera collegamenti elet-

trici. La disposizione dei morsetti per i diversi allacciamenti è riportata anche nello sche-

ma elettrico alla fig. 26.

fig. 8 - Accesso alla morsettiera

3.6 Condotti fumi

Avvertenze

L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita

fumi devono essere collegati ad uno dei sistemi di evacuazione/aspirazione indicati di

seguito. L'apparecchio è omologato per il funzionamento con tutte le configurazioni ca-

mini Cny riportate nella targhetta dati tecnici. È possibile tuttavia che alcune configura-

zioni siano espressamente limitate o non consentite da leggi, norme o regolamenti locali.

Prima di procedere con l’installazione verificare e rispettare scrupolosamente le prescri-

zioni in oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei terminali

a parete e/o tetto e le distanze minime da finestre, pareti, aperture di aerazione, ecc.

Diaframmi

Per il funzionamento della caldaia è necessario montare i diaframmi forniti con l’appa-

recchio. Verificare che in caldaia vi sia il corretto diaframma (quando questo sia da uti-

lizzare) e che esso sia correttamente posizionato.

A Sostituzione diaframma con caldaia non installata

B Sostituzione diaframma con caldaia e condotti fumo già installati

Collegamento con tubi coassiali

fig. 9 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)

Tabella. 2 - Tipologia

Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di

partenza. Per le quote di foratura a muro riferirsi alla figura in copertina.

fig. 10 - Accessori di partenza per condotti coassiali

Tabella. 3 - Diaframmi per condotti coassiali

Collegamento con tubi separati

fig. 11 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)

Tabella. 4 - Tipologia

Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-

rio di partenza:

fig. 12 - Accessorio di partenza per condotti separati

Prima di procedere con l’installazione, verificare il diaframma da utilizzare e che non sia

superata la massima lunghezza consentita tramite un semplice calcolo:

1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori

e terminali di uscita.

2. Consultare la tabella 6 ed individuare le perdite in m

eq

(metri equivalenti) di ogni

componente, a seconda della posizione di installazione.

3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-

ghezza consentita in tabella 5.

Tipo Descrizione

C1X

Aspirazione e scarico orizzontale a parete

C3X

Aspirazione e scarico verticale a tetto

72

139

138

A

1

1

2

2

4

3

3

5

6

B

C

1X

C

1X

C

3X

C

3X

C

3X

C

1X

Coassiale 60/100 Coassiale 80/125

Massima lunghezza consentita 5 m 10 m

Fattore di riduzione curva 90° 1 m 0.5 m

Fattore di riduzione curva 45° 0.5 m 0.25 m

Diaframma da utilizzare

0 ÷ 2 m

Modello

TAURA D 24 MCS

= Ø 43

TAURA D 32 MCS

= Ø 45

0 ÷ 3 m

Modello

TAURA D 24 MCS

= Ø 43

TAURA D 32 MCS

= Ø 45

2 ÷ 5 m no diaframma 3 ÷ 10 m no diaframma

Tipo Descrizione

C1X

Aspirazione e scarico orizzontale a parete. I terminali di ingresso/uscita devono essere o concentrici o

abbastanza vicini da essere sottoposti a condizioni di vento simili (entro 50 cm)

C3X

Aspirazione e scarico verticale a tetto. Terminali di ingresso/uscita come per C12

C5X

Aspirazione e scarico separati a parete o a tetto e comunque in zone a pressioni diverse. Lo scarico e

l’aspirazione non devono essere posizionati su pareti opposte

C6X

Aspirazione e scarico con tubi certificati separatamente (EN 1856/1)

B2X

Aspirazione dal locale di installazione e scarico a parete o tetto

IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA

Ø126

Ø82

Ø60

Ø130

Ø100

010018X0010006X0 010007X0

68

118

100

60

45.6

100

60

C5x

C

3x

B2x C1x

max 50 cm

50

80

010011X0

80

32
