6
IT
cod. 3541A220 - 01/2011 (Rev. 00)
Regolazione della potenza riscaldamento
Per regolare la potenza in riscaldamento posizionare la caldaia in funzionamento TEST
(vedi sez. 4.1). Premere i tasti riscaldamento part. 3 - fig. 1 per aumentare o diminuire la
potenza (minima = 00 - Massima = 100). Premendo il tasto reset entro 5 secondi, la po-
tenza massima resterà quella appena impostata. Uscire dal funzionamento TEST (vedi
sez. 4.1).
Menù configurazione
L’accesso al Menù di configurazione avviene premendo i tasti sanitario insieme per 10
secondi. Sono disponibili 7 parametri indicati dalla lettera “b”: i quali non sono modifica-
bili da Cronocomando Remoto.
Premendo i tasti Riscaldamento sarà possibile scorrere la lista dei parametri, rispettiva-
mente in ordine crescente o decrescente. Per visualizzare o modificare il valore di un pa-
rametro basterà premere i tasti Sanitario: la modifica verrà salvata automaticamente.
Note:
1. I parametri che presentano più di una descrizione variano il proprio funzionamento
e/o range in relazione all’impostazione del parametro riportato tra parentesi.
2. I parametri che presentano più di una descrizione vengono ripristinati al valore di
default qualora venga modificato il parametro riportato tra parentesi.
L’uscita dal Menù di configurazione avviene premendo i tasti sanitario insieme per 10 se-
condi oppure automaticamente dopo 2 minuti.
Menù service
L’acceso al Menù Service della scheda avviene premendo il tasto Reset per 20 secondi.
Sono disponibili 4 sotto menù: premendo i tasti Riscaldamento sarà possibile scegliere,
rispettivamente in ordine crescente o decrescente, “tS”, “In”, “Hi” oppure “rE”. “tS” signi-
fica Menù Parametri Trasparenti, “In” significa Menù Informazioni, “Hi” significa Menù Hi-
story: una volta selezionato il sotto menù, per accedervi, sarà necessaria un’ulteriore
pressione del tasto Reset; “rE” significa Reset del Menù History: vedi descrizione.
“tS” - Menù Parametri Trasparenti
Sono disponibili 16 parametri indicati dalla lettera "P": i quali sono modificabili anche da
Cronocomando Remoto.
Premendo i tasti Riscaldamento sarà possibile scorrere la lista dei parametri, rispettiva-
mente in ordine crescente o decrescente. Per visualizzare o modificare il valore di un pa-
rametro basterà premere i tasti Sanitario: la modifica verrà salvata automaticamente.

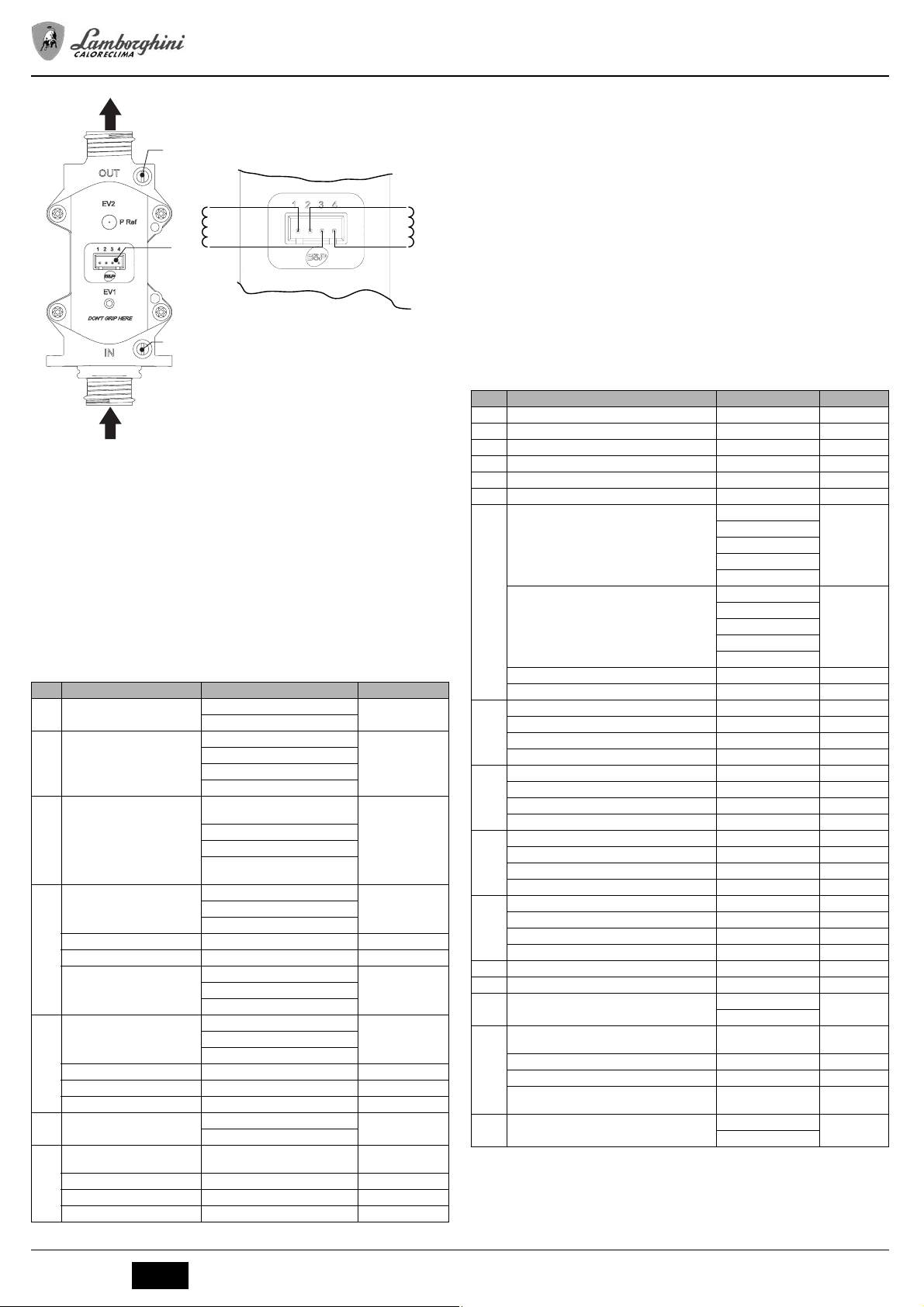

fig. 15 - Valvola gas
A
- Presa di pressione a monte
B
- Presa di pressione a valle
I
- Connessione elettrica Valvola gas
R
- Uscita gas
S
- Entrata gas
fig. 16 - Connessione valvola gas
TYPE SGV100
Pi max 65 mbar
24 Vdc - class B+A
Indice Descrizione Range Default
b01 Selezione tipo gas
0=Metano
0=Metano
1=GPL
b02 Selezione tipo caldaia
1=Istantanea bitermico
1=Istantanea bitermico
2=Istantanea monotermico
3=Solo riscald. (valv. 3 vie)
4=Solo riscald. (circolatore)
b03 Selezione tipo camera combustione
0=Camera Stagna controllo combustione
(senza PF)
0=Camera Stagna con
controllo combustione
1=Camera Aperta (con TF)
2=Camera Stagna (con PF)
3=Camera Stagna controllo Combustione
(con TF su recuperatore)
b04
Selezione tipo Scambiatore Primario
(b03=0)
0=Piano
0=Piano1=Omega
2=--
Ininfluente sulla regolazione (b03=1) -- 0
Ininfluente sulla regolazione (b03=2) -- 0
Selezione tipo Scambiatore Primario
(b03=3)
0=Piano
0=Piano1=Omega
2=--
b05
Selezione funzionamento
scheda relè LC32 (b02=1)
0=Valvola gas esterna
0=Valvola gas esterna1=Elettrovalvola caricamento impianto
2=Valvola 3 vie solare
Ininfluente sulla regolazione (b02=2) -- 0
Ininfluente sulla regolazione (b02=3) -- 0
Ininfluente sulla regolazione (b02=4) -- 0
b06 Frequenza Tensione di Rete
0=50Hz
0=50Hz
1=60Hz
b07
Tempo bruciatore acceso Comfort
(b02=1)
0-20 secondi 5 secondi
Ininfluente sulla regolazione (b02=2) -- 5
Ininfluente sulla regolazione (b02=3) -- 5
Ininfluente sulla regolazione (b02=4) -- 5
R
B
I
A
S
~ 65Ω
~ 24Ω
Indice Descrizione Range Default
P01 Offset rampa d’accensione 0-40 10
P02 Rampa riscaldamento 1-20°C/minuto 5°C/minuto
P03 Tempo attesa riscaldamento 0-10 minuti 2 minuti
P04 Post Circolazione riscaldamento 0-20 minuti 6 minuti
P05 Massimo setpoint utente riscaldamento 31-85°C 85°C
P06 Potenza massima riscaldamento 0-100% 100%
P07
Spegnimento bruciatore in sanitario (b02=1)
0=Fisso
0=Fisso
1=Legato al setpoint
2=Solare(5)
3=Solare(10)
4=Solare(20)
Spegnimento bruciatore in sanitario (b02=2)
0=Fisso
0=Fisso
1=Legato al setpoint
2=Solare(5)
3=Solare(10)
4=Solare(20)
Isteresi Bollitore (b02=3) 0-4°C 2°C
Isteresi Bollitore (b02=4) 0-4°C 2°C
P08
Tempo attesa sanitario (b02=1) 0-60 secondi 30 secondi
Tempo attesa sanitario (b02=2) 0-60 secondi 60 secondi
Tempo attesa sanitario (b02=3) 0-60 secondi 30 secondi
Tempo attesa sanitario (b02=4) 0-60 secondi 30 secondi
P09
Massimo setpoint utente sanitario (b02=1) 50-65°C 50°C
Massimo setpoint utente sanitario (b02=2) 50-65°C 55°C
Massimo setpoint utente sanitario (b02=3) 50-65°C 65°C
Massimo setpoint utente sanitario (b02=4) 50-65°C 65°C
P10
Temperatura funzione Anti-inerzia (b02=1) 70-85°C 70°C
Ininfluente sulla regolazione (b02=2) -- 0
Temperatura mandata in sanitario (b02=3) 70-85°C 80°C
Temperatura mandata in sanitario (b02=4) 70-85°C 80°C
P11
Post Circolazione funzione Anti-inerzia (b02=1) 0-5 Secondi 0 secondi
Post Circolazione sanitario (b02=2) 0-60 Secondi 30 secondi
Post Circolazione sanitario (b02=3) 0-60 Secondi 30 secondi
Post Circolazione sanitario (b02=4) 0-60 Secondi 30 secondi
P12 Potenza massima sanitario 0-100% 100%
P13 Potenza minima assoluta 0-100% 0%
P14 Post-Ventilazione
0=Default
0=Default
1=50 secondi
P15
Offset limite CO2 (b03=0)
0 (Minimo)
30 (Massimo)
20
Ininfluente sulla regolazione (b03=1) -- 20
Ininfluente sulla regolazione (b03=2) -- 20
Offset limite CO2 (b03=3)
0 (Minimo)
30 (Massimo)
20
P16 Intervento protezione scambiatore
0=No F43
10°C/secondo
1-15=1-15°C/secondo
