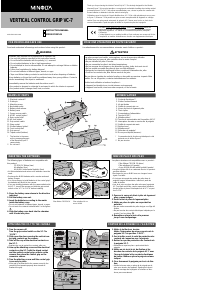

Mode d’emploi Minolta VC-7 Poignée de batterie

Mode d’emploi

3

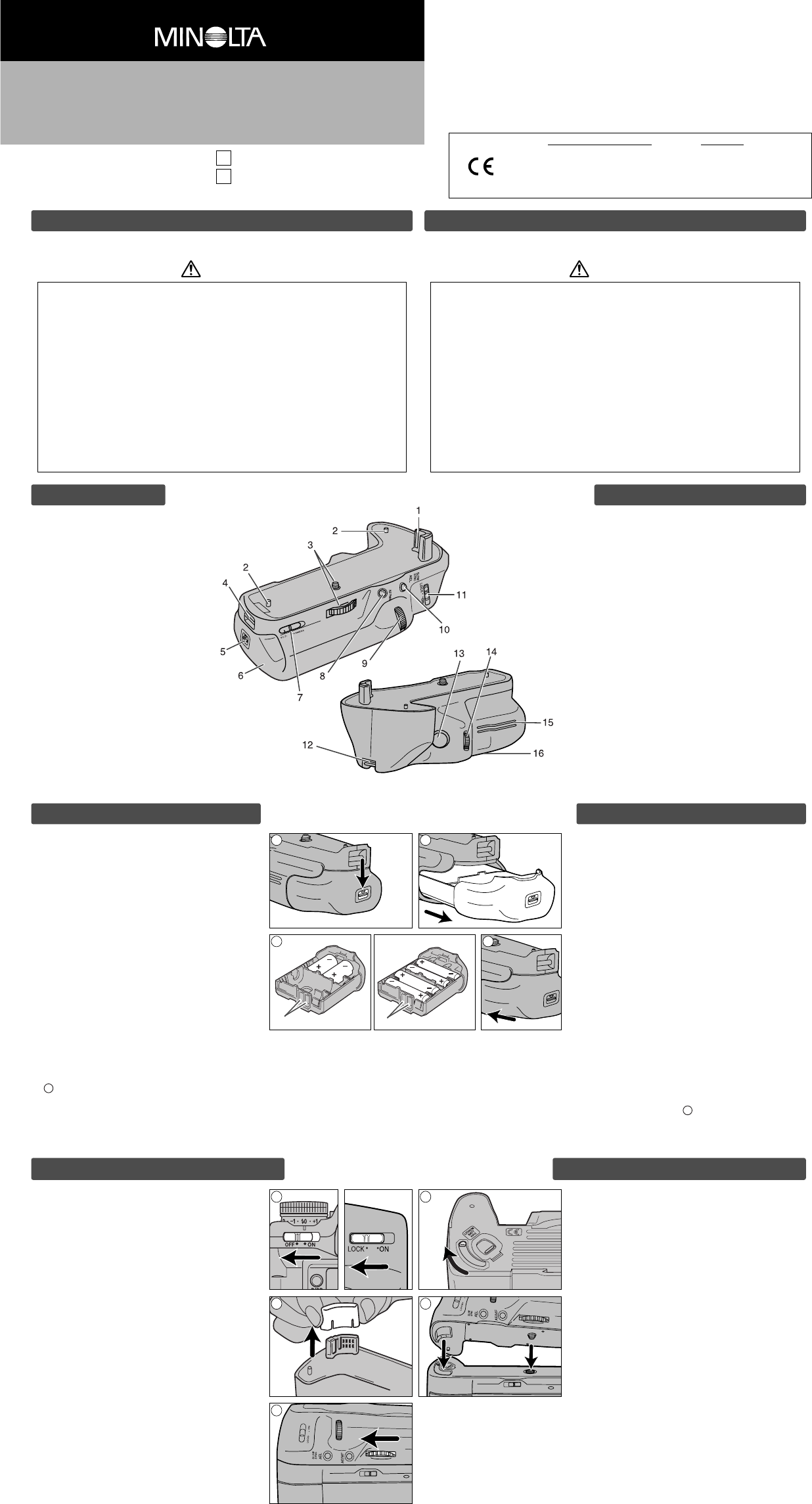

E INSTRUCTION MANUAL

VERTICAL CONTROL GRIP VC-7

FOR PROPER AND SAFE USE

Read and understand all warnings and cautions before using this product.

WARNING

NAMES OF PARTS

The following types of batteries are compatible with

this product.

CR123A 3V lithium (two)

AA alkaline (four)

AA Ni-MH (nickel-metal hydride) (four)

• AA lithium batteries and carbon-zinc batteries cannot be

used.

• Recharge the Ni-MH batteries with a vendor-endorsed

battery charger.

• It is not necessary to install batteries in the control grip if

the batteries will be left in the camera.

• If you are installing batteries with the camera attached to

the VC-7, turn off the camera and slide the grip-control

switch on the VC-7 to “LOCK” before installing.

1. Press the battery-case release in the direction

indicated.

2. Pull the battery case out.

3. Insert the batteries according to the marks

inside the battery case.

• Do not mix batteries of different types, brands, or ages.

• Do not touch the contacts indicated with * in the figures

.

4. Slide the battery case back into the chamber

until it locks into place.

3

1. Turn the camera off.

Turn the grip-control switch on the VC-7 to

“LOCK”.

2. Slide open the door covering the vertical-con-

trol-grip contacts on the camera.

3. Take off the cap of the electrical contacts on

the VC-7.

• Replace the cap to protect the contacts after use.

4. Line up the attaching screw and the electrical

contacts on the VC-7 with the tripod socket

and the vertical-control-grip contacts on the

camera, then place the control grip on the

camera as shown.

5. Turn the attaching screw until the control grip

is securely in place.

• If the grip is not attached to the camera correctly, the

camera will not operate properly when turned on.

Reattach the grip.

INSERTING THE BATTERIES

ATTACHING THE VC-7 TO THE CAMERA

* The function is the same

as the corresponding part

of the Maxxum/Dynax 7

camera body.

** Do not touch.

1. Electrical contacts**

2. Guide pin

3. Attaching screw

4. Neckstrap eyelet

5. Battery-case release

6. Battery case

7. Power-source switch

8. AF/MF control button*

9. Rear control dial*

10. AE-lock button*

11. Grip control switch

12. Strap eyelet

13. Shutter-release button*

14. Front control dial*

15. Grip sensor*

16. Tripod socket (bottom)

1 2

4

1

Batteries may become hot or explode due to improper use.

• Use only the batteries specified in this instruction manual.

• Do not install the batteries with the polarity (+/–) reversed.

• Do not subject batteries to fire or high temperatures.

• Do not attempt to short or disassemble. Do not attempt to recharge lithium or alkaline

batteries.

• Follow local regulations for battery disposal.

• Do not mix batteries of different types, brands, or ages.

• Tape over lithium battery contacts to avoid short-circuit when disposing of batteries.

Keep batteries or things that could be swallowed away from young children. Contact a

doctor immediately if an object is swallowed.

Immediately remove the batteries and discontinue use if...

• the product is dropped or subjected to an impact in which the interior is exposed.

• the product emits a strange smell, heat, or smoke.

POUR UNE UTILISATION EN TOUTE SÉCURITÉ

Lire attentivement les recommandations suivantes avant d’utiliser ce produit :

ATTENTION

Les piles peuvent surchauffer, voire exploser, en cas de mauvaise utilisation.

• N’utiliser que les types de piles spécifiés dans le mode d’emploi.

• Ne pas installer les piles à l’envers.

• Ne pas soumettre les piles à de fortes températures.

• Ne pas essayer de recharger ou de démonter les piles, éviter tout court-circuit.

• Ne pas mettre ensemble des piles de type ou d’âge différents.

• Respecter les éventuels règlements locaux concernant l’élimination des piles.

• Scotcher les contacts des piles lithium avant de les jeter.

Ne pas laisser à portée des enfants les piles ou des petits accessoires risquant d’être

avalés. En cas d’ingestion, contacter immédiatement un médecin.

Arrêter toute utilisation et enlever les piles si :

• L’appareil est tombé et ses circuits internes sont apparents.

• L’appareil surchauffe, émet une odeur suspecte, ou de la fumée.

NOMENCLATURE

Les piles suivantes sont compatibles avec ce produit :

Piles lithium CR123A 3V (deux)

Piles alcalines AA (quatre)

Accus Ni-MH (Nickel métal hydride) (quatre)

• Les piles Lithium AA et au carbonate de zinc ne peuvent

pas être utilisées.

• Recharger les accus Ni-MH avec un chargeur homo-

logué à cet effet.

• Il n’est pas nécessaire de mettre des piles dans la

poignée lorsque l’alimentation s’effectue à partir de

celles du boîtier.

• Lors de la mise en place des piles alors que la poignée

VC-7 est fixée au boîtier, couper auparavant l’alimenta-

tion du boîtier et placer l’interrupteur de la VC-7 en posi-

tion “LOCK”.

1. Pousser le verrou du tiroir à piles du logement

piles comme indiqué.

2. Sortir le tiroir à piles du logement piles.

3. Mettre en place les piles en respectant les

polarités.

• Ne pas mettre ensemble des piles de type ou d’âge dif-

férents.

• Ne pas toucher les contacts électriques indiqués par le

symbol * sur le schéma

.

4. Remettre en place le tiroir et le pousser

jusqu’à son encliquetage.

3

MISE EN PLACE DES PILES

* Commande dont la fonction est identique à celle

présente sur le boîtier Dynax 7.

** Ne pas toucher.

1. Contacts électriques**

2. Guide d’enclenchement

3. Vis de fixation

4. Oeillet de courroie de cou

5. Verrou du tiroir du logement piles

6. Tiroir à piles

7. Commutateur d’alimentation

8. Touche AF/MF*

9. Molette arrière*

10. Touche de mémorisation de l’exposition (AEL)*

11. Interrupteur de mise en service de la poignée

12. Oeillet de courroie de main

13. Déclencheur*

14. Molette avant*

15. Détecteur de poignée*

16. Écrou pour trépied (dessous)

1. Mettre le boîtier hors tension.

Mettre l’interrupteur de mise en service de la

poignée VC-7 en position “LOCK”.

2. Sur le boîtier, ouvrir le volet de protection des

contacts de connexion avec la poignée.

3. Retirer le capot de protection des contacts de

la poignée VC-7.

• Remettre ce capot en place après retrait de la

poignée.

4. Mettre en vis-à-vis la vis de fixation et les

broches de contacts de la poignée VC-7 avec

l’écrou de trépied et les contacts électriques

du boîtier. Mettre en place la poignée comme

indiqué.

5. Fixer fermement la poignée par la vis de fixa-

tion.

• Vérifier la bonne mise en place de la poignée par la

mise sous tension de l’appareil. Reprendre la procé-

dure de montage de la poignée si le boîtier ne fonc-

tionne pas correctement.

FIXATION DE LA POIGNÉE VC-7 AU BOÎTIER

F MODE D’EMPLOI

9222-8792-18 P-A008

CR123A 3V lithium

Piles lithium CR123A 3V

AA alkaline or AA Ni-MH

Piles alcalines AA ou

accus Ni-MH

2

3 4

5

Thank you for purchasing the Vertical Control Grip VC-7. Exclusively designed for the Minolta

Maxxum/Dynax 7, this product provides a sure grip and comfortable handling when taking vertical-

ly-framed pictures. The VC-7 also allows versatile battery use; choose to power the camera with

its own batteries or batteries inside the vertical control grip.

Félicitations pour l’achat de la Poignée Multifonctions VC-7. Elle a été spécialement conçue pour

le Dynax 7 / Maxxum 7. Elle permet une prise en main exceptionnelle de l’appareil en cadrage

vertical. Pour une plus grande autonomie, la poignée VC-7 donne aussi accès au choix de la

source d’alimentation à partir des piles du boîtier ou à partir des piles de la poignée.

This mark on the bottom of the product certifies that this product meets the

requirements of the EU (European Union) concerning interference causing

equipment regulations. CE stands for Conformité Européenne (European

Conformity).

Ce label apposé sur un matériel certifie qu’il est conforme aux normes de l’Union

Européenne en matière d’interférences causées aux équipements électriques.

* *
