Mode d’emploi Parkside IAN 352068 Fer à souder

Mode d’emploi

- 1 -

AT CHDE

Akku-Lötkolben

Originalbetriebsanleitung

GB IE

Cordless

soldering iron

Translation of the original

instructions for use

FR BE

Fer à souder sans l

Traduction de la notice

d’utilisation originale

NL BE

Accusoldeerbout

Vertaling van de originele

gebruiksaanwijzing

PL

Akumulatorowa

lutownica

Tłumaczenie oryginalnej

instrukcji obsługi

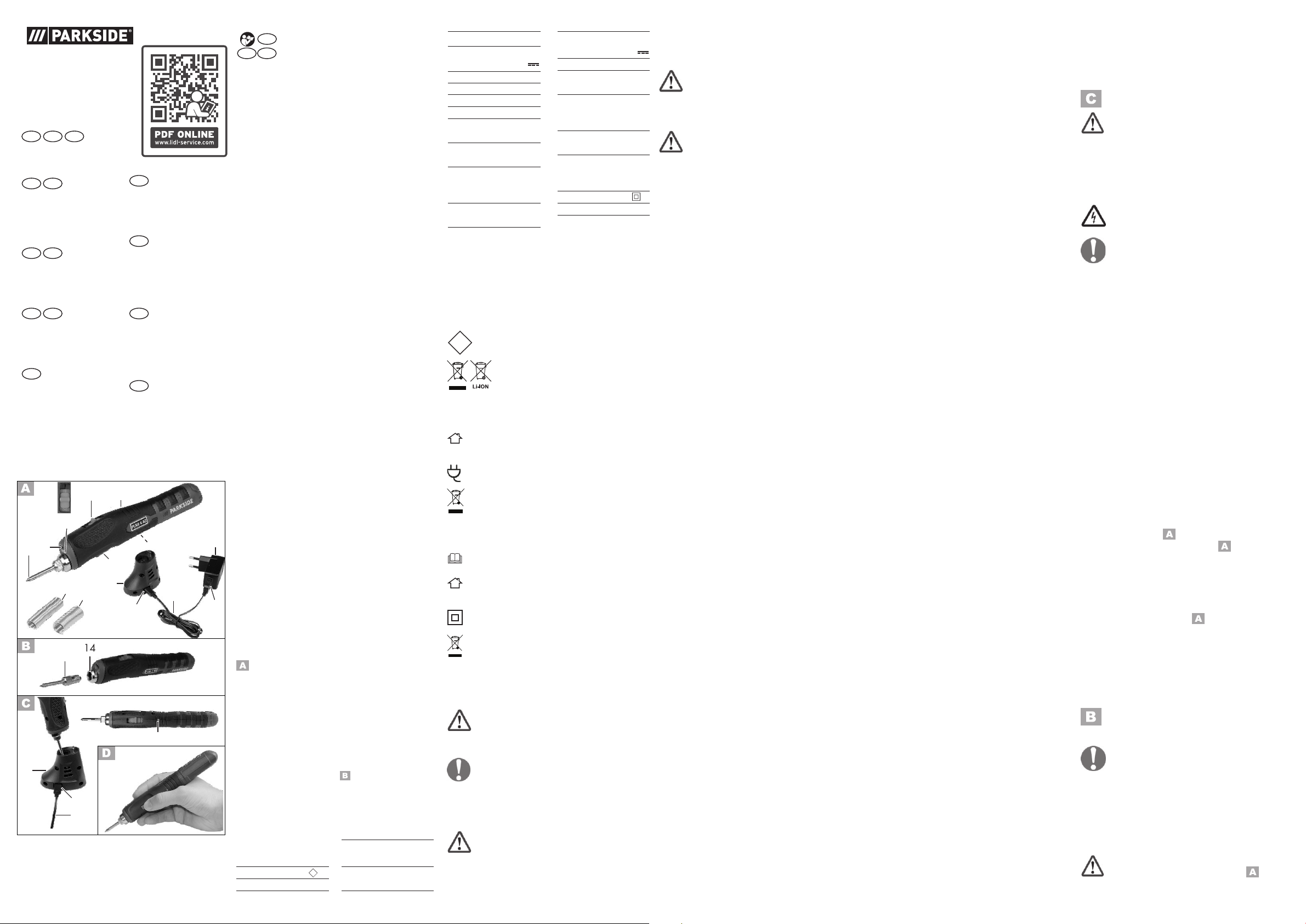

AKKU-LÖTKOLBEN/

CORDLESS

SOLDERING IRON

PLKA 4 A2

4 5

5

6

7

8

9

10

11

12

13

3

2

1

1

14

5

7

8

9

CZ

Aku páječka

Překlad originálního

provozního návodu

SK

Akumulátorová

spájkovačka

Preklad originálneho

návodu na obsluhu

ES

Soldador

recargable

Traducción del manual de

instrucciones original

DK

Batteridreven

loddekolbe

Oversættelse af

den originale

betjeningsvejledning

nen mit verringerten physischen, sen-

sorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und Wis-

sen benutzt werden, wenn sie beauf-

sichtigt oder bezüglich des sicheren

Gebrauchs des Gerätes unterwiesen

wurden und die daraus resultieren-

den Gefahren verstehen. Kinder

dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung

dürfen nicht von Kindern ohne Beauf-

sichtigung durchgeführt werden.

• Verwenden Sie zum Laden des Ak-

kus ausschließlich das mitgelieferte

Ladegerät. Es besteht Brand- und

Explosionsgefahr.

• Überprüfen Sie vor jeder Benutzung

Ladegerät, Kabel und Stecker und

lassen Sie es von qualiziertem

Fachpersonal und nur mit Origi-

nal-Ersatzteilen reparieren. Benutzen

Sie ein defektes Ladegerät nicht und

öffnen Sie es nicht selbst. Damit wird

sichergestellt, dass die Sicherheit des

Gerätes erhalten bleibt.

• Achten Sie darauf, dass die Netz-

spannung mit den Angaben des

Typenschildes auf dem Ladegerät

übereinstimmt. Es besteht die Ge-

fahr eines elektrischen Schlags.

• Trennen Sie das Ladegerät vom

Netz, bevor Verbindungen zum

Elektrowerkzeug geschlossen oder

geöffnet werden.

• Halten Sie das Ladegerät sauber und

fern von Nässe und Regen. Benutzen

Sie das Ladegerät niemals im Freien.

Durch Verschmutzung und das Ein-

dringen von Wasser erhöhen sich das

Risiko eines elektrischen Schlags.

• Das Ladegerät darf nur mit den zu-

gehörigen Original-Akkus betrieben

werden. Das Laden von anderen

Akkus kann zu Verletzungen und

Brandgefahr führen.

• Vermeiden Sie mechanische Beschä-

digungen des Ladegerätes. Sie kön-

nen zu inneren Kurzschlüssen führen.

• Das Ladegerät darf nicht auf brenn-

barem Untergrund (z. B. Papier, Tex-

tilien) betrieben werden. Es besteht

Brandgefahr wegen der beim Laden

auftretenden Erwärmung.

• Der Akku wird nur teilweise vor-

geladen geliefert und muss vor

Gebrauch zum ersten Mal richtig

aufgeladen werden. Für die erste

Auadung wird empfohlen, den

Akku etwa 1 Stunde aufzuladen.

Stecken Sie den Lötkolben in den

Sockel ein und schließen Sie das

Ladegerät ans Stromnetz an.

• Ziehen Sie den Netzstecker wenn

der Akku voll aufgeladen ist und tren-

nen Sie das Ladegerät vom Gerät.

Die Ladezeit beträgt etwa 1 Stunde.

Diese Ladezeit wird nur unter Ver-

wendung des Netzteils erreicht.

• Laden Sie in dem Ladegerät keine

nicht auadbaren Batterien auf.

• Schließen Sie kein beschädigtes Ka-

bel an die Stromversorgung an. Be-

rühren Sie kein beschädigtes Kabel,

bevor es von der Stromversorgung

getrennt wurde, da Sie in Berührung

mit aktiven Teilen kommen könnten.

Ladevorgang

Setzen Sie den Akku nicht extremen Be-

din

gungen wie Wärme und Stoß aus. Es

besteht Verletzungsgefahr durch auslau-

fende Elektrolyt lösung! Spülen Sie bei Kontakt

mit Wasser oder Neutralisator. Suchen Sie ei-

nen Arzt auf, wenn es zu Berührungen mit

den Augen usw. gekommen ist.

Laden Sie den Akku nur in trockenen

Räumen auf.

Während das Gerät geladen wird,

kann es nicht verwendet werden.

• Das Gerät ist nur mit SELV (Safety Extra Low

Voltage, Sicherheitskleinspannung) entspre-

chend der Kennzeichnung auf dem Gerät

zu versorgen.

• Laden Sie den in das Gerät eingebauten

Akku vor dem ersten Gebrauch auf.

• Verwenden Sie zum Auaden des in das

Gerät eingebauten Li-Ionen-Akkus aus-

schließlich das mitgelieferte Ladegerät.

• Laden Sie den Akku nach, wenn die Heiz-

leistung nachlässt.

• Beachten Sie in jedem Falle die jeweils gülti-

gen Sicherheitshinweise sowie Bestimmungen

und Hinweise zum Umweltschutz.

• Defekte, die aus unsachgemäßer Handhabung

resultieren, unterliegen nicht der Garantie.

1. Stecken Sie den Lötkolben in die Ladestati-

on (7). Achten Sie auf korrekten Sitz.

2. Verbinden Sie das USB-Ladekabel (9) mit

der Ladebuchse (8) der Ladestation und mit

der Ladebuchse (

10) des Netzsteckers .

3. Stecken Sie den Netzstecker ( 11) in

eine Steckdose. Die Kontrollleuchte (5)

leuchtet: rot: Gerät wird aufgeladen

grün: Ladevorgang ist beendet.

Die empfohlene Ladezeit beträgt 1 Stunde.

4. Ziehen Sie nach erfolgtem Ladevorgang

zuerst den Netzstecker (

11) aus der

Steckdose. Entfernen Sie dann das USB-La-

dekabel (9) aus der Ladebuchse (8).

Inbetriebnahme

Vor der ersten Inbetriebnahme müssen Sie die

Lötspitze (1) montieren.

Lötspitze montieren/

austauschen

Achten Sie darauf, dass der Lötkolben

ausgeschaltet und kalt ist. Stellung O

am Ein-/Ausschalter (4).

Halten Sie den Lötkolben fest und drehen Sie ggf.

die vorhandene Lötspitze heraus. Drehen Sie

jetzt die neue Lötspitze (1) in die Fassung (14).

Ein- und Ausschalten

Achtung, Verbrennungsgefahr! Berüh-

ren Sie nicht die heiße Lötspitze (

1).

DE

CHAT

Die Betriebsanleitung ist Bestandteil

dieses Gerätes. Sie enthält wichtige

Hinweise für Sicherheit, Gebrauch und Entsor-

gung. Machen Sie sich vor der Benutzung des

Gerätes mit allen Bedien- und Sicherheitshinwei-

sen vertraut. Benutzen Sie das Gerät nur wie be-

schrieben und für die angegebenen Einsatzberei-

che. Bewahren Sie die Betriebsanleitung gut auf

und händigen Sie alle Unterlagen bei Weiter-

gabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße

Verwendung

Der Akku-Lötkolben ist zum Löten von elektro-

nischen Bauteilen geeignet. Das Gerät ist für

den Einsatz im Heimwerkerbereich bestimmt.

Es wurde nicht für den gewerblichen Daue-

reinsatz konzipiert. Dieses Gerät ist nicht zur

gewerblichen Nutzung geeignet. Bei gewerbli-

chem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser Anleitung

nicht ausdrücklich zugelassen wird, kann zu

Schäden am Gerät führen und eine ernsthafte

Gefahr für den Benutzer darstellen.

Jugendliche über 16 Jahre dürfen das Gerät

nur unter Aufsicht benutzen. Der Bediener oder

Nutzer ist für Unfälle oder Schäden an anderen

Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die

durch bestimmungswidrigen Gebrauch oder

falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Lieferumfang

Packen Sie das Gerät aus und kontrollieren

Sie, ob es vollständig ist. Entsorgen Sie das

Verpackungsmaterial ordnungsgemäß.

Technische Daten

- Ladestation

+ Netzstecker

- USB-Ladekabel

- Betriebsanleitung

Funktionsbeschreibung

Der Akku-Lötkolben PLKA 4 A2 mit ergonomi-

schem Design und kurzer Aufheizphase eignet

sich gut zum Löten ohne störendes Netzkabel.

Die Funktion der Bedienteile entnehmen Sie

bitte den nachfolgenden Beschreibungen.

9 USB-Ladekabel

(USB TypAto

USBC)

10 Ladebuchse Netz-

stecker (USB port)

11 Netzstecker

12 Lötzinn Ø 1,5 mm

13 Lötzinn Ø 1,0 mm

14 Fassung

Lötspitze

Akku (Li-Ion)

Nennspannung

U

max

4 V

Kapazität C 1,5 Ah

Leistung P 8 W

Anzahl der Zellen 1

Ladezeit ca. 1 Std.

Ladegerät (Netzteil)

JLH100501700G1

Eingangsspannung

100-240 V~

Eingangswechsel-

stromfrequenz

50-60 Hz

Leistungsaufnahme

16 W

Sicherheitshinweise

Dieser Abschnitt behandelt die grund-

legenden Sicherheitsvorschriften bei

der Arbeit mit dem Gerät.

Symbole/Bildzeichen

Bildzeichen auf dem Gerät:

III

Schutzklasse III

Werfen Sie Geräte mit ein-

gebautem Akku nicht in den

Hausmüll.

Bildzeichen auf der Ladestation:

Das Ladegerät ist nur zur Verwen-

dung inRäumengeeignet.

Netzstecker-Eingang

Elektrogeräte gehören nicht in den

Hausmüll.

Bildzeichen auf dem Netzteil:

Betriebsanleitung lesen.

Das Ladegerät ist nur zur Verwen-

dung inRäumengeeignet.

Schutzklasse II

Elektrogeräte gehören nicht in den

Hausmüll.

Symbole in der

Betriebsanleitung:

Gefahrenzeichen mit Angaben

zur Verhütung von Personen-

oder Sachschäden.

Gebotszeichen mit Angaben

zur Verhütung von Schäden.

Spezielle

Sicherheitshinweise

Achtung! Brandgefahr! Legen Sie

den Lötkolben so ab, dass die

heiße Spitze nicht mit brennbaren Ma-

terialien in Berührung kommt. Lassen

Sie das Gerät nicht im heißen Zustand

- Akku-Lötkolben

- Lötspitze

- 2 x Lötzinn

(1 x Ø 1,0 mm;

1 x Ø 1,5 mm)

Übersicht

1 Lötspitze

2 Ladebuchse Löt-

kolben (USB-C

port)

3 LED-Arbeitslicht

4 Ein-/Ausschalter

5 Kontrollleuchte

6 Heiztaste

7 Ladestation

8 Ladebuchse

Ladestation

(USB-Cport)

Akku-

Lötkolben PLKA 4 A2

Schutzklasse

III

III

Schutzart IPX0

Ausgangsspannung

5 V

Ladestrom 1700 mA

Ausgangsleistung

8,50W

Durchschnittliche

Efzienz im Betrieb

78,60%

Efzienz bei geringer

Last (10 %) -

Leistungsaufnahme

bei Nulllast

0,059 W

Schutzklasse

II

Schutzart IPX0

Temperatur

max. 470 °C

Gewicht (ohne

Ladegerät) 111 g

unbeaufsichtigt. Lassen Sie es abküh-

len bevor Sie es weglegen.

Die Lötspitze erreicht Temperatu-

ren von über 400°C. Eine Berüh-

rung der metallischen Teile kann zu

schweren Verbrennungen führen.

Das Gerät muss immer auf einer

nicht brennbaren Oberäche

abgelegt werden, wenn es nicht in

Gebrauch ist. Es besteht Brandgefahr.

• Schalten Sie das Gerät grundsätz-

lich zuerst ein, bevor es Kontakt zu

dem bearbeitenden Material hat.

• Während des Lötens und beim Bear-

beiten von Kunststoffen entstehen ge-

sundheitsbeeinträchtigende Dämpfe.

Sorgen Sie für gute Belüftung oder

einen geeigneten Abzug.

• Schützen Sie Augen durch eine

Schutzbrille und Körper durch geeig-

nete Arbeitskleidung vor Lötzinnsprit-

zern und ätzenden Dämpfen.

• Das Gerät darf niemals zum Erhit-

zen von Flüssigkeiten oder Kunst-

stoffen verwendet werden.

• Lassen sie das eingeschaltete

Gerät

niemals unbeaufsichtigt.

• ACHTUNG! Dieses Werkzeug muss

auf seinen Ständer aufgelegt wer-

den, wenn es nicht in Gebrauch ist.

• Lassen Sie Arbeiten, die nicht in die-

ser Anleitung beschrieben sind, von

unserem Service-Center durchführen.

Verwenden Sie nur Originalteile.

Spezielle Sicherheitshinweise

fürAkkugeräte

a) Laden Sie Ihre Akkus nur im Innen-

bereich auf, weil das Ladegerät nur

dafür bestimmt ist.

b) Um das Risiko eines elektrischen

Schlags zu reduzieren, ziehen Sie den

Stecker des Ladegeräts aus der Steck-

dose heraus, bevor Sie es reinigen.

c) Setzen Sie den Akku nicht über län-

gere Zeit starker Sonneneinstrahlung

aus und legen Sie ihn nicht auf Heiz-

körpern ab. Hitze schadet dem Akku

und es besteht Explosionsgefahr.

d) Lassen Sie einen erwärmten

Akku

vor dem Laden abkühlen.

e) Öffnen Sie den Akku nicht und ver-

meiden Sie eine mechanische Beschä-

digung des Akkus. Es besteht die Ge-

fahr eines Kurzschlusses und es können

Dämpfe austreten, die die Atemwege

reizen. Sorgen Sie für Frischluft und

nehmen Sie bei Beschwerden zusätz-

lich ärztliche Hilfe in Anspruch.

f) Verwenden Sie keine nicht wieder-

auadbaren Batterien!

Richtiger Umgang mit

demAkkuladegerät

• Dieses Gerät kann von Kindern ab 8

Jahren und darüber sowie von Perso-

Évaluation

En savoir plus sur ce mode d’emploi

Nous comprenons qu’il est agréable d’avoir un mode d’emploi papier pour vos Parkside IAN 352068 Fer à souder. Vous pouvez toujours télécharger le mode d’emploi depuis notre site Web et l’imprimer vous-même. Si vous souhaitez disposer d’un mode d’emploi original, nous vous recommandons de contacter Parkside. Ils pourront peut-être fournir un mode d’emploi original. Recherchez-vous le mode d’emploi de votre Parkside IAN 352068 Fer à souder dans une autre langue ? Choisissez votre langue préférée sur notre page d’accueil et recherchez le numéro de modèle pour voir si nous l’avons disponible.

Caractéristiques

Tous les modes d’emploi pour Parkside Fers à souder
Plus de modes d’emploi de Fers à souder

Foire aux questions sur Parkside IAN 352068 Fer à souder

Notre équipe d’assistance recherche des informations utiles sur les produits et des réponses aux questions fréquemment posées. Si vous trouvez une inexactitude dans notre foire aux questions, veuillez nous le faire savoir en utilisant notre formulaire de contact.

Produits connexes

Mode d’emploi

Parkside IAN 345173 Fer à souder

Mode d’emploi

Parkside IAN 314786 Fer à souder

Mode d’emploi

Parkside IAN 71603 Fer à souder

Mode d’emploi

Parkside IAN 90575 Fer à souder

Mode d’emploi

Parkside IAN 102652 Fer à souder

Mode d’emploi

Parkside IAN 270717 Fer à souder

Mode d’emploi

Parkside IAN 445879 Fer à souder

Mode d’emploi

Parkside IAN 71921 Fer à souder

Catégories associées
