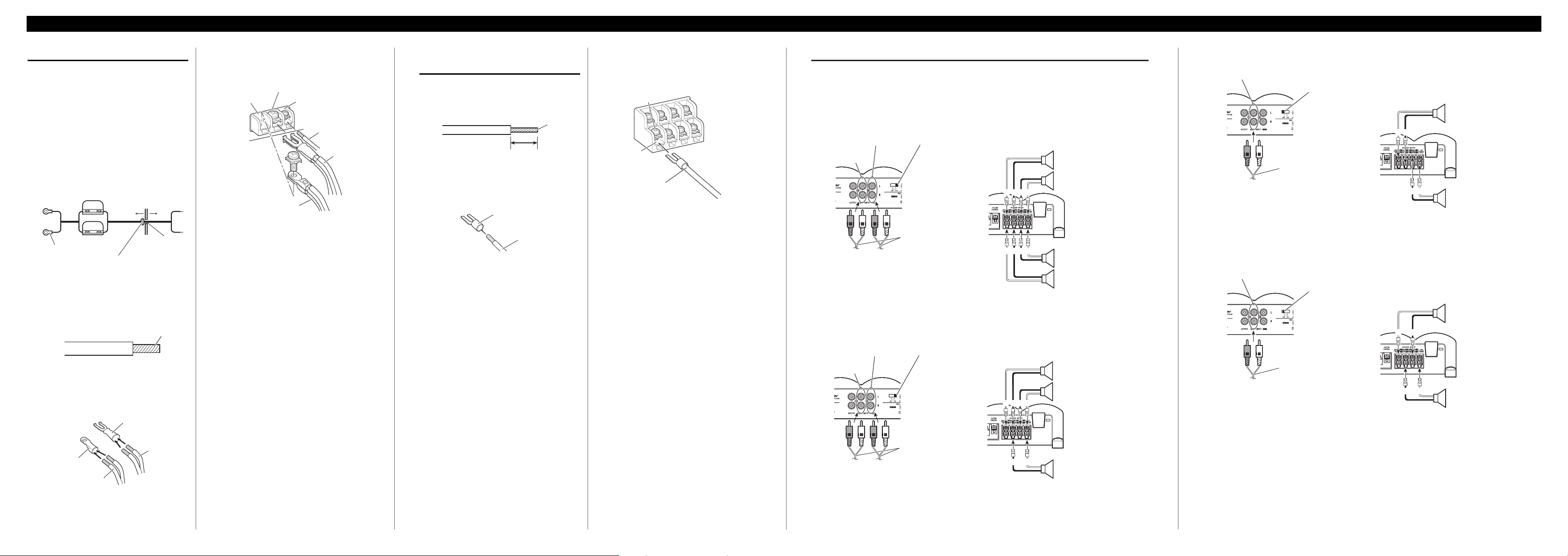

Connecting the Unit

Connecting the Power Terminal

• Always use the special red battery and ground

wires ([RD-223] × 2), which are sold separately.

Connect the battery wire directly to the car battery

positive terminal (+) and the ground wire to the

car body.

1. Pass the battery wire from the

engine compartment to the interior

of the vehicle.

• After making all other connections to the

amplifier, connect the battery wire terminal of

the amplifier to the positive (+) terminal of

the battery.

2. Twist the battery wire, ground wire

and system remote control wire.

3. Attach lugs to wire ends. Lugs not

supplied.

• Use pliers, etc., to crimp lugs to wires.

4. Connect the wires to the terminal.

• Fix the wires securely with the terminal

screws.

Fuse (30 A)

Engine

compart-

ment

Interior of

the vehicle

Drill a 14 mm

hole into the

vehicle body.

Insert the O-ring rubber

grommet into the vehicle

body.

Twist

Positive terminal

GND terminal

Power terminal

Battery wire

System remote

control terminal

System remote

control wire

Ground wire

Connecting the Speaker Output

Terminals

1. Expose the end of the speaker wires

by about 10 mm and twist using

nippers or a cutter.

2. Attach lugs to speaker wire ends.

Lugs not supplied.

• Use pliers, etc., to crimp lugs to wires.

3. Connect the speaker wires to the

speaker output terminals.

• Fix the speaker wires securely with the termi-

nal screws.

10 mm

Twist

Speaker

output terminal

Terminal screw

Speaker wire

Lug

Fuse (30 A)

Battery wire

Ground wire

Lug

Two-channel mode (stereo)

Two-channel mode (mono)

≠

Connecting the Speakers and Input wires

The speaker output mode can be four-channel, three-channel (stereo +

mono) or two-channel (stereo, mono). Connect the speaker leads to suit the

mode according to the figures shown below.

Four-channel mode

Three-channel mode

≠

Speaker wire

RCA Input Select Switch

For two-channel input, slide this switch to

the left. For four-channel input, slide this

switch to the right.

RCA input jack A

(Right)

Speaker out A

(Left)

RCA input jack B

Connecting wires

with RCA plugs (sold

separately)

From car stereo (RCA output)

If only one input plug is used, such as when

the car stereo has only one output (RCA out-

put), connect the plug to RCA input jack A,

but do not connect a plug to RCA input jack B.

(Left)

Speaker out B

(Right)

RCA Input Select Switch

For two-channel input, slide this switch to

the left. For four-channel input, slide this

switch to the right.

RCA input jack A

(Right)

Speaker out A

(Left)

RCA input jack B

Connecting wires

with RCA plugs (sold

separately)

From car stereo (RCA output)

If only one input plug is used, such as when

the car stereo has only one output (RCA out-

put), connect the plug to RCA input jack A,

but do not connect a plug to RCA input jack B.

Speaker out B

(Mono)

RCA input jack A

Speaker (Right)

Speaker (Left)

Connecting wire with RCA

plugs (sold separately)

From car stereo (RCA output)

RCA Input Select Switch

Slide this switch to the left.

RCA input jack A

Speaker (Mono)

Connecting wire with RCA

plugs (sold separately)

From car stereo (RCA output)

RCA Input Select Switch

Slide this switch to the left.
