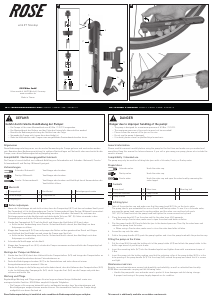

Mode d’emploi Rose Airik RT Telekop Pompe vélo

Mode d’emploi

ROSE Bikes GmbH

Schersweide 4, 46395 Bocholt, Germany

www.rosebikes.de

Made in Taiwan

airik RT Teleskop

DE // BEDIENUNGSANLEITUNG PUMPE // BEST.-NR.: 2224215

Allgemeines

Diese Bedienungsanleitung muss vor der ersten Verwendung der Pumpe gelesen und verstanden worden

sein. Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf. Verkaufst oder verschenkst du die

Pumpe, muss diese Bedienungsanleitung beigelegt werden.

Kompatibilität / Bestimmungsgemäßer Gebrauch

Die Pumpe ist ausschließlich zur Luftdruck-Befüllung von Fahrradreifen mit Schrader-/Autoventil, Presta-/

Sclaverandventil und Dunlop-/Blitzventil geeignet.

Vorbereitungen

Schrader-/Autoventil: Ventilkappe abschrauben.

Dunlop-/Blitzventil: Ventilkappe abschrauben.

Presta-/Sclaverandventil: Ventilkappe abschrauben und Ventilkopf durch Herausdrehen des

Ventilstößels öffnen.

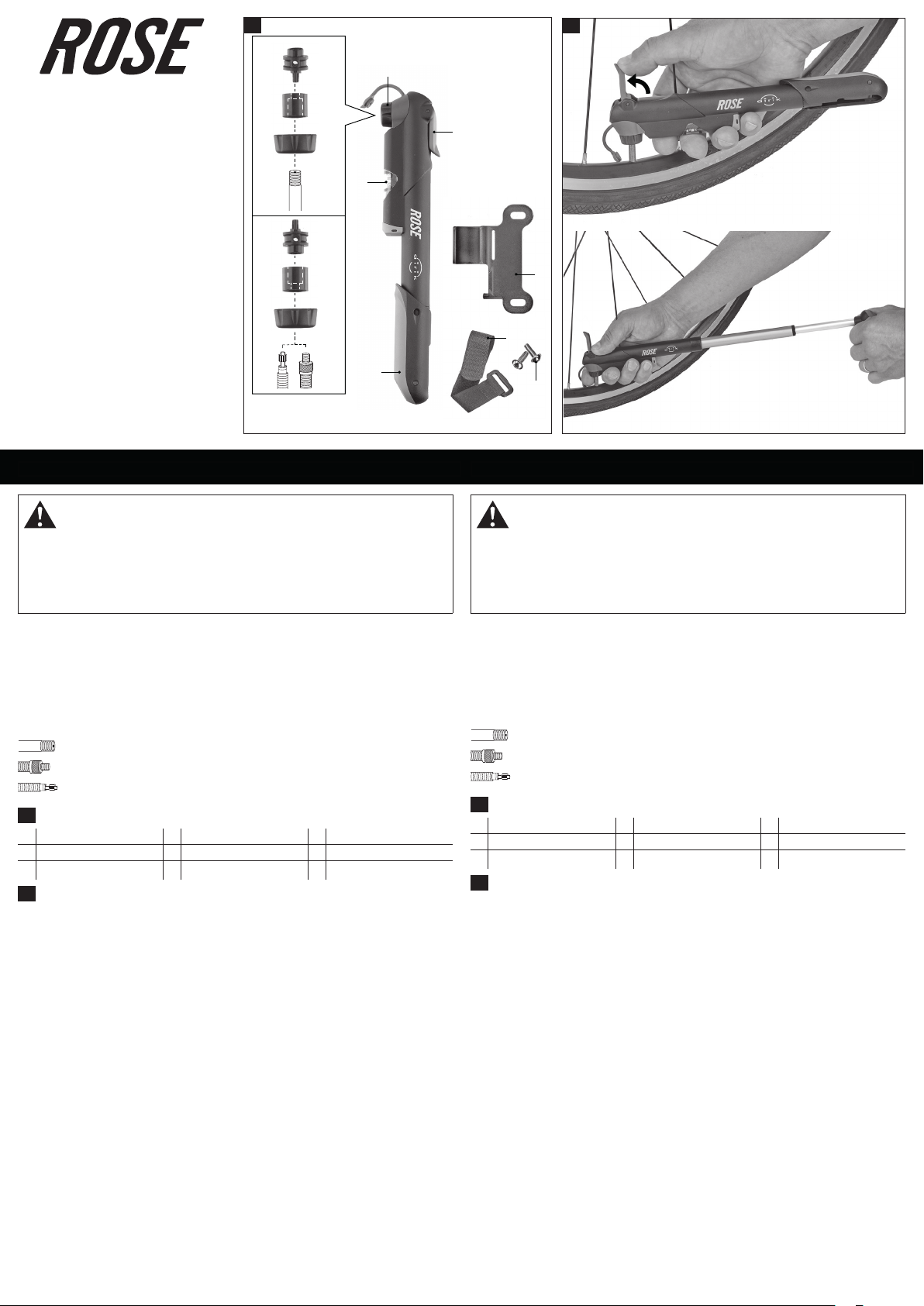

A

Übersicht

1

Pumpenkopf

4

Ventilhebel

7

Befestigungsschraube

2 Druckanzeige 5 Pumpenhalter

3

Pumpengriff 6 Gurt

B

Reifen aufpumpen

1. Nimm die Schutzkappe ab und stelle sicher, dass der Pumpenkopf (A/1) auf das vorhandene Ventil passt.

Der Pumenkopf ist für die Verwendung an Presta-/Sclaverandventil bzw. Dunlop-/Blitzventil vormontiert.

Schraube den Pumpenkopf für die Verwendung an einem Schrader-/Autoventil ab, entnimm den

Dichtungsgummi und den Ventileinsatz und drehe beide Teile um 180° (A). Setze sie wieder in den

Pumpenkopf ein und drehe die Verschraubung von Hand fest.

2. Stecke den Pumpenkopf (A/1) auf das Ventil und klappe den Ventilhebel (A/4) nach oben.

→ Achte bei der Verwendung eines Presta-/Sclaverand-Ventils darauf, den Ventilkopf vor dem

Aufpumpen zu öffnen.

3. Klappe den Pumpengriff (A/3) um und pumpe den Reifen auf den gewünschten Druck auf. Klappe

anschließend den Ventilhebel um und nimm die Pumpe vom Ventil ab.

→ Achte bei der Verwendung eines Presta-/Sclaverand-Ventils darauf, den Ventilkopf nach dem

Aufpumpen zu schließen.

4. Schraube die Ventilkappe auf das Ventil.

5. Klappe den Pumpengriff ein (A/3), schiebe die Pumpe zusammen und verschließe den Pumpenkopf mit

der Schutzkappe.

Montage der Pumpe am Rahmen

1. Stecke den Gurt (A/6) durch den Halteschlitz des Pumpenhalters (A/5) und bringe den Pumpenhalter an

der Flaschenhalteraufnahme deines Fahrradrahmens an.

2. Drehe die Befestigungsschrauben (A/7) in die Gewindeösen und ziehe diese mit einem

Anzugsdrehmoment von maximal 2 Nm an.

3. Stecke die Pumpe in die Halterung und achte dabei darauf, dass die Haltenase des Pumpenhalters (A/5)

in der Lochöffnung des Pumpengriffs (A/3) steckt. Lege den Gurt (A/6) um die Pumpe und prüfe den

sicheren und festen Sitz.

Wartung und Pflege

Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine

uneingeschränkte Funktion. ROSE Bikes empfiehlt folgende Tätigkeiten:

• Die Pumpe sollte sorgsam behandelt und so aufbewahrt werden, dass Verschmutzungen und

Beschädigungen ausgeschlossen werden können. Die einwandfreie Funktion der Pumpe hängt

maßgeblich von deren Zustand ab.

Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.

GEFAHR

Gefahr durch falsche Handhabung der Pumpe!

• Die Pumpe ist für einen Maximaldruck von 8,5 Bar / 125 PSI vorgesehen.

• Der Maximaldruck des Reifens und der Felge darf keinesfalls überschritten werden!

• Beachte die Bedienungsanleitung des Reifens bzw. der Felge.

• Verwende die Pumpe nicht, wenn diese beschädigt ist.

• Ziehe bei Unklarheiten oder Fragen einen ausgebildeten Zweiradmechatroniker hinzu.

1

2

3

4

5

6

7

A B

EN //OWNER’S MANUAL PUMP// PROD. CODE: 2224215

General information

Please read this manual carefully before using the pump for the first time and make sure you understand

everything. Keep this manual for future reference. If you sell or give away your pump, please also include the

owner’s manual.

Compatibility / Intended use

The pump may only be used for inflating bike tyres with a Schrader, Presta, or Dunlop valve.

Preparations

Schrader valve: Undo the valve cap.

Dunlop valve: Undo the valve cap.

Presta valve: Undo the valve cap and open the valve head by removing the

valve tappet.

A

Contents

1

Pump head

4

Valve lever

7

Mounting bolt

2 Pressure indicator 5 Pump holder

3

Pump handle 6 Strap

B

Inflating tyres

1. Take off the protective cap and make sure that the pump head (A/1) fits on the tyre’s valve.

The pump head is pre-assembled for use on Presta and Dunlop valves. To use it on a Schrader valve,

unscrew the pump head, remove the sealing rubber and the valve core and turn both parts

180° (A). Put them back into the pump head and tighten the screw connection by hand.

2. Place the pump head (A/1) on the valve and flip the valve lever (A/4) upwards.

→ When using a Presta valve, make sure to open the valve head before inflation.

3. Flip the pump handle (A/3) and inflate the tyre to the desired pressure. Then flip the valve lever and

remove the pump from the valve.

→ When using a Presta valve, make sure to close the valve head after inflation.

4. Screw the cap onto the valve.

5. Fold in the pump handle (A/3), push the pump together and close the pump head with the protective cap.

Fitting the pump on the frame

1. Put the strap (A/6) through the holding slot of the pump holder (A/5) and attach the pump holder to the

bottle cage mount of your bicycle frame.

2. Insert the mounting bolts (A/7) into the threaded eyelets and tighten them with a maximum torque of

2Nm.

3. Insert the pump into the holder, making sure that the retaining collar of the pump holder (A/5) is in the

hole opening of the pump handle (A/3). Put the strap (A/6) around the pump and check that it is secure

and tight.

Maintenance and care

Regular care and maintenance ensure high durability and reliability, as well as unlimited functionality.

ROSE Bikes recommends carrying out the following tasks:

• Handle the pump with care and make sure to protect it from damages and dirt during storage.

A proper functioning of the pump largely depends on its condition.

This manual is additionally available on rosebikes.com/manuals.

DANGER

Danger due to improper handling of the pump!

• The pump is designed for a maximum pressure of 8.5 Bar / 125 PSI.

• The maximum pressure of tyre and rim must not be exceeded!

• Please follow the manual of the tyre or the rim.

• Do not use the pump if damaged.

• If in doubt, please consult a qualified bicycle mechanic.
