4

IT

La messa in opera di tali tubi deve essere effettuata in

modo che la loro lunghezza, in condizioni di massima

estensione, non sia maggiore di 2000 mm. Ad

allacciamento avvenuto assicurarsi che il tubo metallico

flessibile non venga a contatto con parti mobili o

schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-

CIG 9891 e guarnizioni di tenuta conformi alle Norme

Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per

il quale esso è predisposto (indicato sulla etichetta fissata

nella parte inferiore del piano o sull'imballo), occorre

sostituire gli ugelli dei bruciatori effettuando le seguenti

operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro

sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas

d’utilizzo, reperibile presso i Nostri Centri Assistenza

Tecnica.

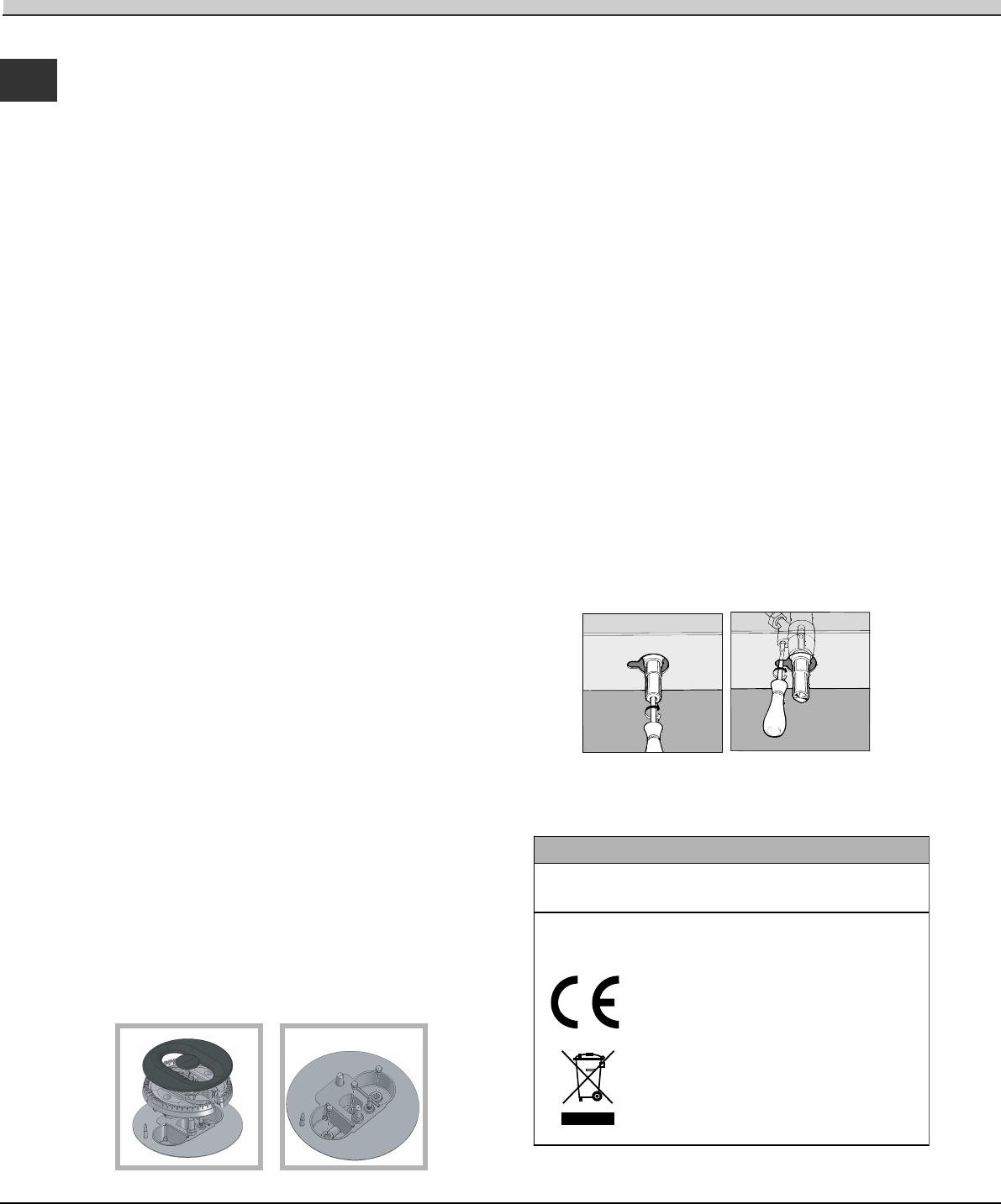

Sostituzione degli ugelli su bruciatore a “doppie fiamme”

indipendenti

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il

bruciatore è composto da due parti separate (vedi

figure);

2. svitare gli ugelli, servendosi di una chiave a tubo da 7

mm. Il bruciatore interno ha un ugello, il bruciatore

esterno ne ha due (della stessa dimensione). Sostituire

gli ugelli con quelli adattati al nuovo tipo di gas (vedi

tabella 1).

3. rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione

dell’aria primaria.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione

posta all’interno o di fianco all’astina del rubinetto fino ad

ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola dalla

posizione di massimo a quella di minimo non si abbiano

spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del

dispositivo con bruciatori al minimo aumentare la

portata dei minimi stessi agendo sulla vite di

regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-

pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà

essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta

di taratura con quella corrispondente al nuovo gas di

utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o

variabile) da quella prevista, è necessario installare, sulla

tubazione d’ingresso un appropriato regolatore di pressione

(secondo UNI-CIG 7430 “regolatori per gas canalizzati”).

TA R G H ETTA CARATTERISTICHE

Collegam enti

elettrici

tensione 220-240V ~ 50/60H z

(ved i targhetta caratteristiche)

Questa apparecchiatura è

conforme alle seguenti Direttive

C om unitarie: 73/23/CEE del

19/02/73 (Bassa Tensione) e

successive modificazioni -

89/336/CEE del 03/05/89

(Compatibi

lità Elettrom agnetica) e

successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni.

90/336/CEE del 29/06/90 (Gas) e

successive modificazioni.

2002/96/CE
