IT

3

La lunghezza della vite di regolazione dei ganci

di fissaggio va impostata prima del loro montaggio,

in base allo spessore del piano dappoggio:

 spessore di 30 mm: vite 23 mm;

 spessore di 40 mm: vite 13 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sullintero

perimetro affinché il piano di cottura aderisca bene al

piano dappoggio.

3. per i piani con profili laterali: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio

(ognuno con il suo perno) sul perimetro inferiore del

piano cottura, avvitandoli con le viti lunghe con punta

finché il vetro non aderisce al piano dappoggio.

 È indispensabile che le viti delle molle di centraggio

rimangano accessibili.

 In conformità alle norme di sicurezza, una volta

incassato lapparecchio, non debbono essere possibili

eventuali contatti con le parti elettriche.

 Tutte le parti che assicurano la protezione debbono

essere fissate in modo tale da non poter essere tolte

senza laiuto di qualche utensile.

Collegamento elettrico

 Lallacciamento elettrico del piano cottura e quello di

un eventuale forno da incasso devono essere realizzati

separatamente, sia per ragioni di sicurezza elettrica sia

per facilitare le operazioni di estrazione del forno.

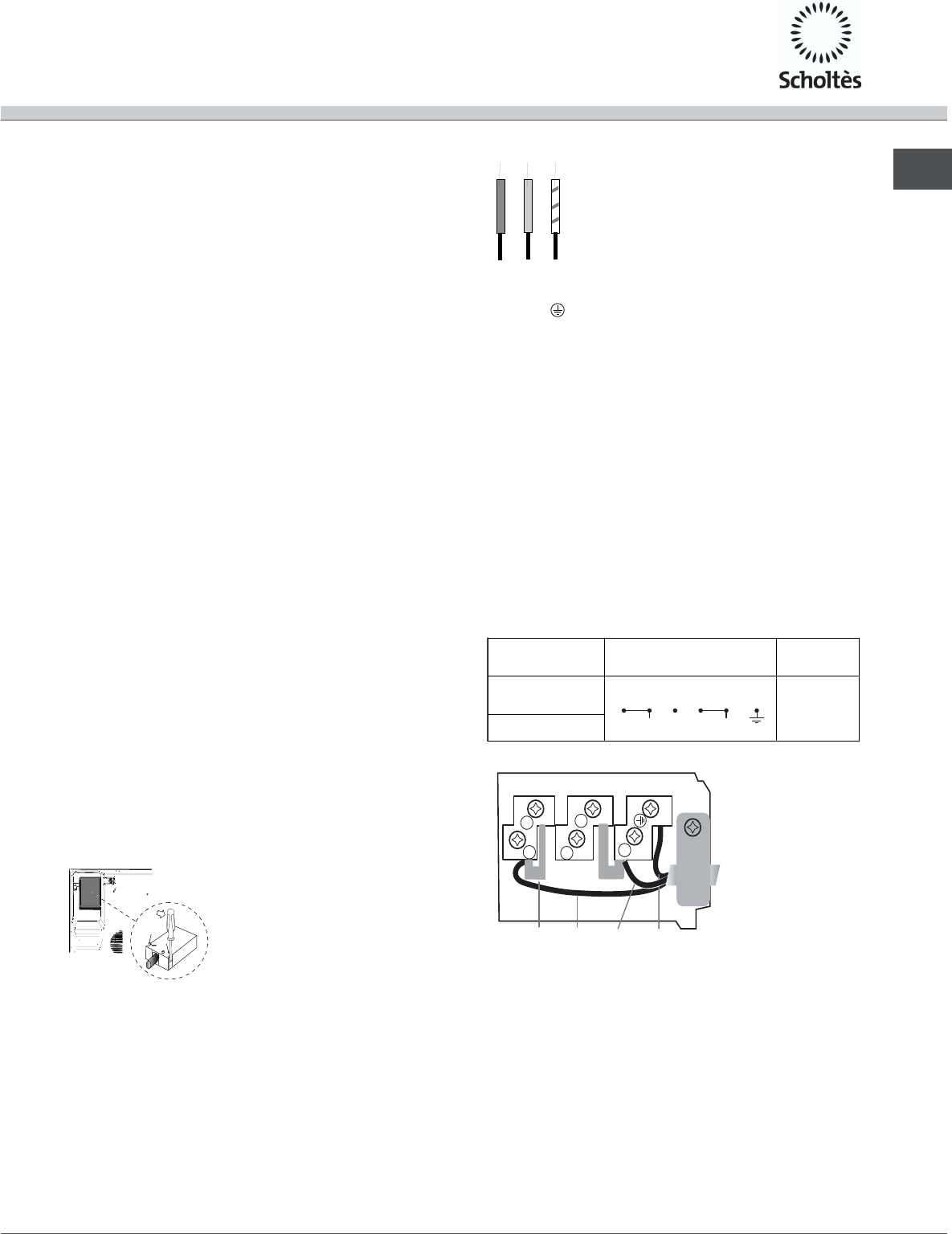

Morsettiera

Lapparecchio è provvisto, nella

parte inferiore, di una scatola

per il collegamento a differenti

tipi di alimentazione elettrica

(limmagine è indicativa e può

non corrispondere al modello

acquistato).

Collegamento monofase

 Leventuale cavo in dotazione è predisposto

unicamente per questo tipo di installazioni.

Caratteristiche dellimpianto elettrico:

Tensione tipo e frequenza di rete

 230/240V 1+N ~ 50 Hz

 230V 2 ~ 50 Hz

Se il piano è dotato di cavo

di alimentazione già collegato,

allacciarlo alla rete rispettando

il colore dei fili come da schema

a fianco.

Se il piano non è dotato di cavo alimentazione collegato,

procedere come segue:

1. Utilizzare il cavo di alimentazione in dotazione (ove

presente) o un cavo di alimentazione appropriato, tipo

H05VV-F o di valore superiore, delle dimensioni adatte

(sezione cavo: 2,5 mm).

2. Servendosi di un cacciavite, far leva sulle linguette

del coperchio della morsettiera e aprirla (vedi immagine

Morsettiera).

3. La morsettiera è già predisposta per il collegamento

monofase: accertarsi che i cavallotti di collegamento tra i

morsetti 1 e 2 e quelli tra 4 e 5 siano in posizione

corretta (vedi immagine Monofase).

4. Posizionare i fili in accordo con il disegno e la tabella

che seguono ed effettuare il collegamento stringendo a

fondo tutte le viti dei morsetti.

Monofase

5. Fissare il cavo di alimentazione nellapposito

fermacavo e chiudere il coperchio.

PIANO COTTURA

ROVESCIATO

Blu

Marrone

N

Neutre

L

Phase

Verde / Giallo

Terre

LN

12345

5

FaseCavallotto Neutro Terra

1

2

3

4

Tensione tipo e

frequenza rete

Collegamenti elettrici Morsettiera

230/240V 1+N ~

50 Hz

Monofase

230V 2 ~ 50 Hz
