- FRANÇAIS -
TAD01B0000SE 027828 291216
1
- Alimentation 2 piles type AA
- Large écran rétro-éclairé
- Sélection Chauffage/Refroidissement
- Activation/désactivation/limitation de l’utilisateur au réglage des
températures des Points de consigne
- Capteur interne et entrée pour capteur à distance
- Indication de batterie déchargée
GÉNÉRALITÉS
Ce dispositif est un thermostat avec écran pour le contrôle de la
température ambiante avec la possibilité de choisir parmi diverses
modalités de réglage et les températures correspondantes de point de
consigne: Confort, Réduction, Off/Antigel, etc.
Le thermostat est conguré à l’usine pour fonctionner avec
les modalités de Confort, Réduction et Antigel; en modiant la
conguration, il est possible de l’adapter aux diverses exigences
d’installation, de plus, il est possible de limiter la possibilité
d’intervention de l’utilisateur nal avec l’objectif d’optimiser le bien-
être de l’environnement et l’économie d’énergie.
Le thermostat peut être utilisé sur les installations de chauffage mais
également de refroidissement.
Le thermostat est équipé d’un large écran rétro-éclairé bleu, il est
approprié dans les installations de chauffage au sol pour lesquelles
il permet d’installer une sonde de température externe au sol et donc
d’en contrôler la température.
MISE EN FONCTION
Lors de la première mise en fonction, ouvrir le volet qui donne l’accès
au logement des piles (L de la Fig. 9) et insérer les piles en respectant
les polarités indiquées. Les piles doivent être de type AA 1.5V alcalines.
Conguration Chauffage/Refroidissement
Le thermostat est conguré par l’usine en modalité chauffage.
Pour modier la modalité de réglage, tenir appuyé pendant 10
secondes le bouton ‘
‘.
A. Si précédemment le thermostat était conguré sur chauffage
la modalité de refroidissement sera congurée et sur l’écran
clignotera le symbole ‘
‘ pendant 8 secondes.
B. Si précédemment le thermostat était conguré sur refroidissement
la modalité de chauffage sera congurée et sur l’écran clignotera le
symbole ‘
‘ pendant 8 secondes.
Pendant le fonctionnement normal, l’activation du chauffage est
signalée par l’icône ‘
‘ Flamme allumée tandis que, au contraire
l’activation du refroidissement est signalée par l’icône ‘
‘ Neige.
Conguration en modalité de réglage
Les modalités pour régler la température ambiante sont au nombre de
3 et peuvent être choisies au moyen de la touche ‘
‘.
Comfort: le thermostat règle la température ambiante selon la
modalité de confort, en général la température souhaitée
pendant les heures diurnes.
Réduction: le thermostat règle la température ambiante selon
la modalité de réduction, en général la température
souhaitée pendant les heures nocturnes.
Boost: le thermostat règle la température ambiante selon la
modalité de Boost, en général utilisée pour satisfaire
une nécessité temporaire car le réglage s’effectue en
fonction d’une température plus élevée de la température
de confort congurée.
Le thermostat est conguré par l’usine pour utiliser uniquement les
modalités de Confort et de Réduction.
En modiant les paramètres de l’installateur P1, P2, P3 et P4 il est
possible d’activer la sélection des modalités restantes directement par
l’utilisateur (voir le paragraphe ‘CONFIGURATION INSTALLATEUR’).
En appuyant sur la touche ‘
‘ on sélectionne en mode séquentiel les
différentes modalités de réglage activées:
Lorsqu’une modalité de réglage est congurée elle reste congurée
jusqu’à ce que l’on appuie encore sur la touche ‘
‘, toutefois il est
possible de congurer chaque modalité comme “temporaire”.
Dès qu’une modalité temporaire est activée, sur l’écran commence le
compte à rebours du temps, au terme duquel le thermostat retourne à la
modalité par défaut souhaitée. Pendant le compte à rebours, l’icône de la
modalité de réglage clignote pour indiquer une condition temporaire et on
peut modier le temps avec les touches ‘3’ et ‘4’ à souhait.
Si l’on souhaite limiter la modication des temps, on peut congurer
la modalité de réglage de manière à ce que le comptage ne puisse pas
être modié.
Avec les modalités temporaires, il est facile d’obtenir une économie
d’énergie, par exemple dans une pièce qui est fréquemment utilisée on
peut congurer la modalité de réduction temporaire, à activer le soir.
Au terme du comptage après quelques heures, le thermostat retourne
automatiquement en modalité de confort en garantissant la tête
température de confort le matin. Dans une pièce très peu utilisée au
contraire, on peut congurer la modalité de ‘Confort temporaire’ et le
mode OFF/Antigel par défaut. Dans ce cas le mode Confort temporaire
sera activé lorsque l’on utilise l’environnement et le thermostat réglera
la température de confort pour la durée demandée et s’éteindra
ensuite automatiquement.
Pour plus d’informations sur la manière de congurer les modalités de
réglage, voir le paragraphe ‘CONFIGURATION INSTALLATEUR’.
Températures des points de consigne
C
C
A
B

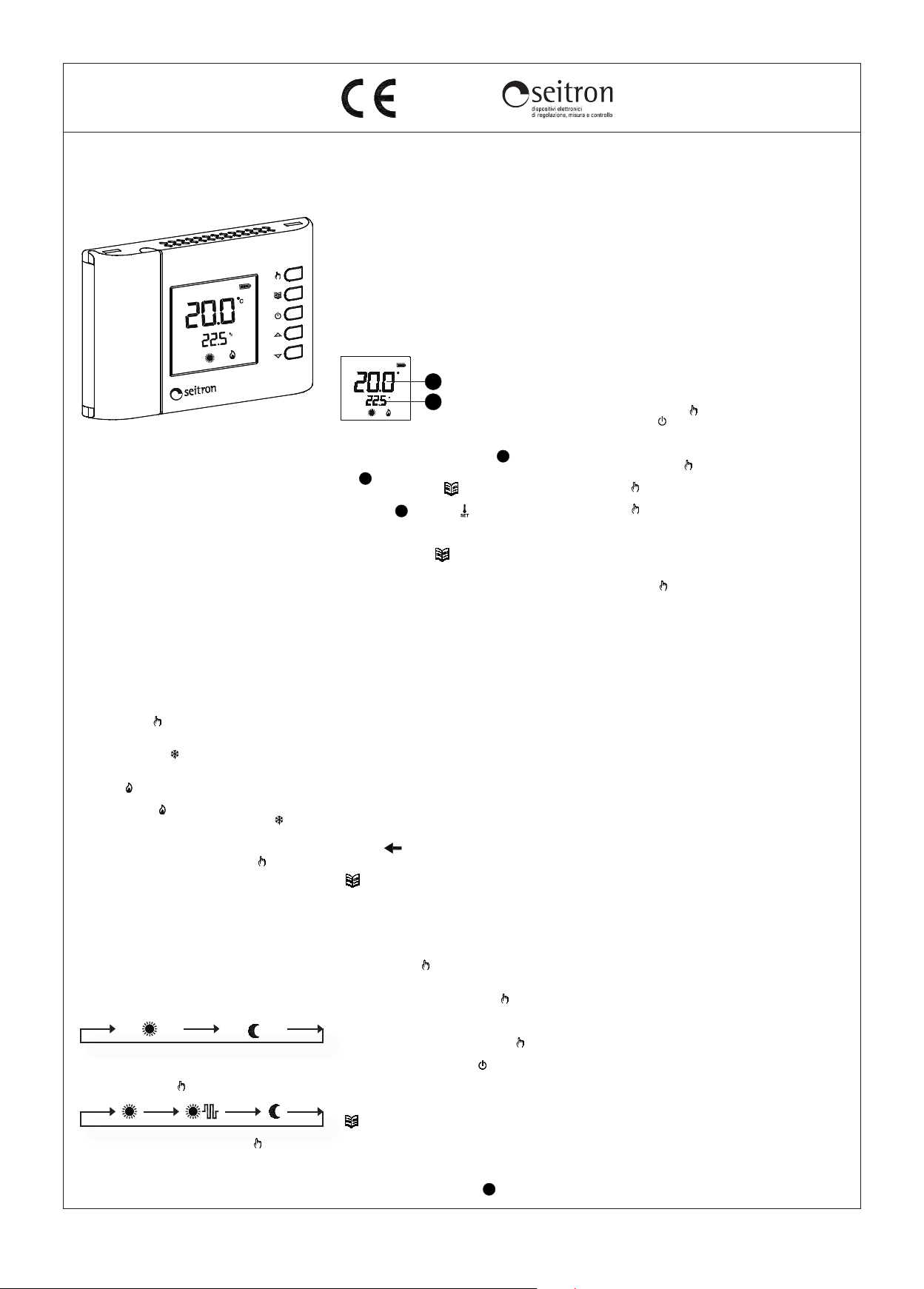

Fig. 1
Il Pendant le fonctionnement normal, l’écran afche la température
ambiante relevée sur les chiffres en haut (
A
de la Fig. 1), tandis
que la température relative aux points de consigne sur les chiffres au
bas (
B
de la Fig. 1).
En appuyant sur la touche ‘
‘ ou sur l’une des touches ‘3’ ou
‘4’, l’écran afche la température des points de consigne sur les
gros chiffres (
A
) et l’icône ‘ ‘ s’allume pour indiquer que la
température des points de consigne s’afche. L’écran afche
également l’icône relative à la modalité de réglage à laquelle se réfère
la température des points de consigne afchée.
En appuyant sur la touche ‘
‘ on visualise la température des points
de consigne des autres modalités de réglage congurables par l’utilisateur.
En appuyant sur les touches ‘3’ et ‘4’ on modie la température des
points de consignes afchée.
Il est possible d’empêcher à l’utilisateur la modication d’un ou
plusieurs points de consigne en congurant opportunément les
paramètres P12, P13, P14 et P15 (pour plus d’informations, voir le
paragraphe ‘CONFIGURATION INSTALLATEUR’).
CAPTEUR NTC EXTÉRIEUR
Le thermostat possède une entrée pour le raccordement d’un capteur
NTC extérieur (en option) en plus du capteur intérieur.
Le capteur extérieur peut être utilisé pour détecter la température
ambiante si le thermostat doit être installé dans une position non
appropriée pour la détection de la température ambiante. Comme
alternative, le capteur extérieur peut être conguré pour mesurer la
température du sol, fonction utile pour les systèmes de chauffage au sol.
Avec le capteur extérieur au sol, le thermostat pourra tenir compte
d’une limite minimale et maximale de la température du sol lors du
réglage de la température ambiante. Par exemple, en mode chauffage
on pourra congurer une limite inférieure à laquelle le sol ne doit pas
descendre an de ne jamais sentir le sol froid, alors que l’on pourra
congurer une limite maximale au-delà de laquelle le sol ne doit pas
monter an de garantir le bien-être maximum. Le thermostat donnera
la priorité aux limites de température dans lesquelles doit rester le sol.
Le thermostat signale lorsqu’il est en train de régler pour maintenir
dans les limites la température du sol en faisant clignoter sur l’écran
le symbole ‘
‘.
Le thermostat peut être conguré an que la température du sol
mesurée puisse être afchée sur l’écran, en appuyant sur la touche
‘
‘ (voir le paragraphe ‘CONFIGURATION INSTALLATEUR’ pour
plus d’informations).
CONFIGURATION INSTALLATEUR
La conguration de l’installateur permet de dénir le fonctionnement
du thermostat pour l’adapter aux différents types d’environnements
et aux différents types d’installations.
Pour accéder à la conguration, tenir simultanément appuyer
les touches ‘4’ et ‘
‘ pendant quelques secondes jusqu’à ce
que s’afche sur l’écran le symbole ‘clé’ et l’inscription ‘Con’
(conguration).
À ce moment-là, en appuyant sur la touche ‘
‘, on déle parmi les
divers paramètres installateur identiés avec ‘ P ‘ et par le numéro du
paramètre, de P01 à P19.
La n de la conguration est indiquée avec l’inscription ‘End’, par
conséquent en appuyant de nouveau sur la touche ‘
‘ la conguration
est sauvegardée et le thermostat passe au fonctionnement normal. En
appuyant à tout moment sur la touche ‘
‘, on peut sortir du menu de
conguration sans sauvegarder les modications.
Pendant le délement des paramètres, les gros chiffres de l’écran
afcheront le numéro du paramètre et les petits chiffres afcheront
le titre du paramètre. Dans cette phase, en appuyant sur la touche
‘
‘ ou ‘3’ oi ‘4’, les gros chiffres de l’écran visualiseront alors la
conguration actuelle du paramètre.
Pour modier la conguration du paramètre sélectionné, utiliser les
touches ‘3’ ou ‘4’; en tenant appuyées les touches ‘3’ ou ‘4’ on
n’augmente ou diminue la valeur rapidement.
Il est possible d’empêcher l’accès à la conguration par des utilisateurs
non autorisés en enlevant le pont (JP1,
E
indiqué sur la Fig. 6); de
cette façon en essayant d’accéder à la conguration l’écran afchera
un message d’erreur.
Réinitialisation conguration installateur
Pour effectuer la réinitialisation de la conguration de l’installateur,
an de porter tous les paramètres aux valeurs par défaut congurés
à l’usine, accéder à la conguration et lorsque l’écran afche ‘Avec’
appuyer simultanément sur les deux touches ‘3’ ou ‘4’ pendant quelques
secondes jusqu’à ce que la page-écran retourne à l’afchage normal.
Description des paramètres de conguration
Les paramètres de la conguration de l’installateur sont illustrés dans
le tableau 1 et sont expliqués ci-dessous.
a ATTENTION
Il est possible que certains paramètres de l’installateur
ne soient pas visualisés car sont proposés uniquement les
paramètres nécessaires à la conguration actuelle (le mode
de congurer un paramètre peut exclure un ou plusieurs des
paramètres suivants).
P01-P04 (MCOM - modalité de confort, MbSt - modalité de boost,
MrEd - modalité de réduction, MOFF - modalité d’arrêt) : ces quatre
paramètres permettant de personnaliser les modalités de réglage de
la température ambiante sont sélectionnables, en fonctionnement
normal, avec la touche ‘
‘ sauf pour l’arrêt qui est sélectionnable
avec la touche ‘
‘.
Chaque modalité de réglage peut être congurée avec les valeurs
suivantes:
No : modalité de réglage pas activée, ne peut pas être rappelée
avec la touche ‘
‘.
YES : modalité de réglage activée, peut-être rappelée avec la touche
‘
‘.
tMO : modalité de réglage activée, peut-être rappelée avec la touche
‘
‘, mais elle est temporaire: au terme du compte à rebours
(qui peut être conguré par l’intermédiaire du paramètre P05)
le thermostat retourne à la modalité de réglage par défaut (qui
peut être conguré par l’intermédiaire du paramètre P06). La
durée est modiable par l’utilisateur par l’intermédiaire des
touches ‘3’ ou ‘4’.
tFI : modalité de réglage activée, elle peut être rappelée avec la
touche ‘
‘, mais elle est temporaire: au terme du compte
à rebours (que l’on peut congurer par l’intermédiaire du
paramètre P05) le thermostat retourne à la modalité de
réglage par défaut (que l’on peut congurer par l’intermédiaire
du paramètre P06). La durée n’est pas modiable par
utilisateur.
P05 (tOUt): durée des modalités de réglage temporaires. Dès que l’on
rappelle une modalité de réglage temporaire, le compte à rebours part
de la valeur congurée dans ce paramètre.
Le temps peut être conguré dans la gamme de 10 minutes à 24
heures, avec des pas de 10 minutes. La durée est afchée avec le
format ‘heures.minutesx10’ par exemple, 2.3 signie 2 heures et 30
minutes.
P06 (MdEF): modalité de réglage par défaut.
Modalité à laquelle le thermostat retourne au terme d’une modalité
temporaire. On peut choisir l’une des modalités suivantes: Confort,
Réduction, OFF/Antigel à la condition qu’ils aient été activés dans les
paramètres précédent (P01-P04) comme actifs.
P07 (OFS): offset température ambiante.
Il est possible avec l’offset de corriger la température ambiante
relevée jusqu’à ±10,0 °C, an de corriger les éventuelles erreurs
systématiques de lecture dues à un positionnement du thermostat
dans des zones inappropriées pour relever la température de la pièce.
Le dispositif est conguré à l’usine avec l’offset à 0,0°C.
P08 (SPHL) et P09 (SPHU): ces deux paramètres congurent la
gamme de température dans laquelle il est possible de congurer
la température du point de consigne lorsque le thermostat est en
modalité de chauffage. En particulier P08 est la limite inférieure et
peut être conguré librement dans la gamme 5.0°C .. 35.0°C, tandis
que P09 est la limite supérieure qui peut être congurée dans une
gamme qui part de la limite inférieure, choisie dans P08, jusqu’à
35.0°C. La gamme maximale est par conséquent 5°C.. 35°C et peut
être facilement restreinte selon les exigences de l’installation.
P10 (SPCL) et P11 (SPCU): ces deux paramètres congurent la
gamme de température dans laquelle il est possible de congurer
la température des points de consigne lorsque le thermostat est en
modalité de refroidissement avec la même logique des deux points
précédents. Lors du changement de la conguration refroidissement/
chauffage, les limites de la température des points de consigne seront
automatiquement redénies.
P12-P15 (SCOM - modalité de confort, - SbSt - modalité boost, SrEd
- modalité de réduction, SAFr - modalité antigel) : permet de choisir
pour chaque modalité de réglage si la température correspondante
des points de consigne peut être modiable par utilisateur, par
l’intermédiaire des touches ‘3’ ou ‘4’ bloquée an de limiter l’action
de l’utilisateur.
P16 (Entc): conguration du capteur NTC extérieur, le paramètre peut
être conguré avec les valeurs suivantes:
‘no’ : Aucun capteur extérieur raccordé.
‘rOO’ : Capteur extérieur raccordé pour détecter la température
ambiante.
‘FLH’ : Capteur extérieur raccordé pour détecter la température du
sol, mais elle n’est pas afchée sur l’écran.
Via Prosdocimo, 30 I-36061 BASSANO DEL GRAPPA (VI)
Tel.: +39.0424.567842 - Fax.: +39.0424.567849
TA D01B
THERMOSTAT DIGITAL À BATTERIES
Joignez-vous à la conversation sur ce produit
Ici, vous pouvez partager ce que vous pensez du Seitron TAD01B Thermostat. Si vous avez une question, lisez d’abord attentivement le mode d’emploi. La demande d’un mode d’emploi peut être effectuée en utilisant notre formulaire de contact.
