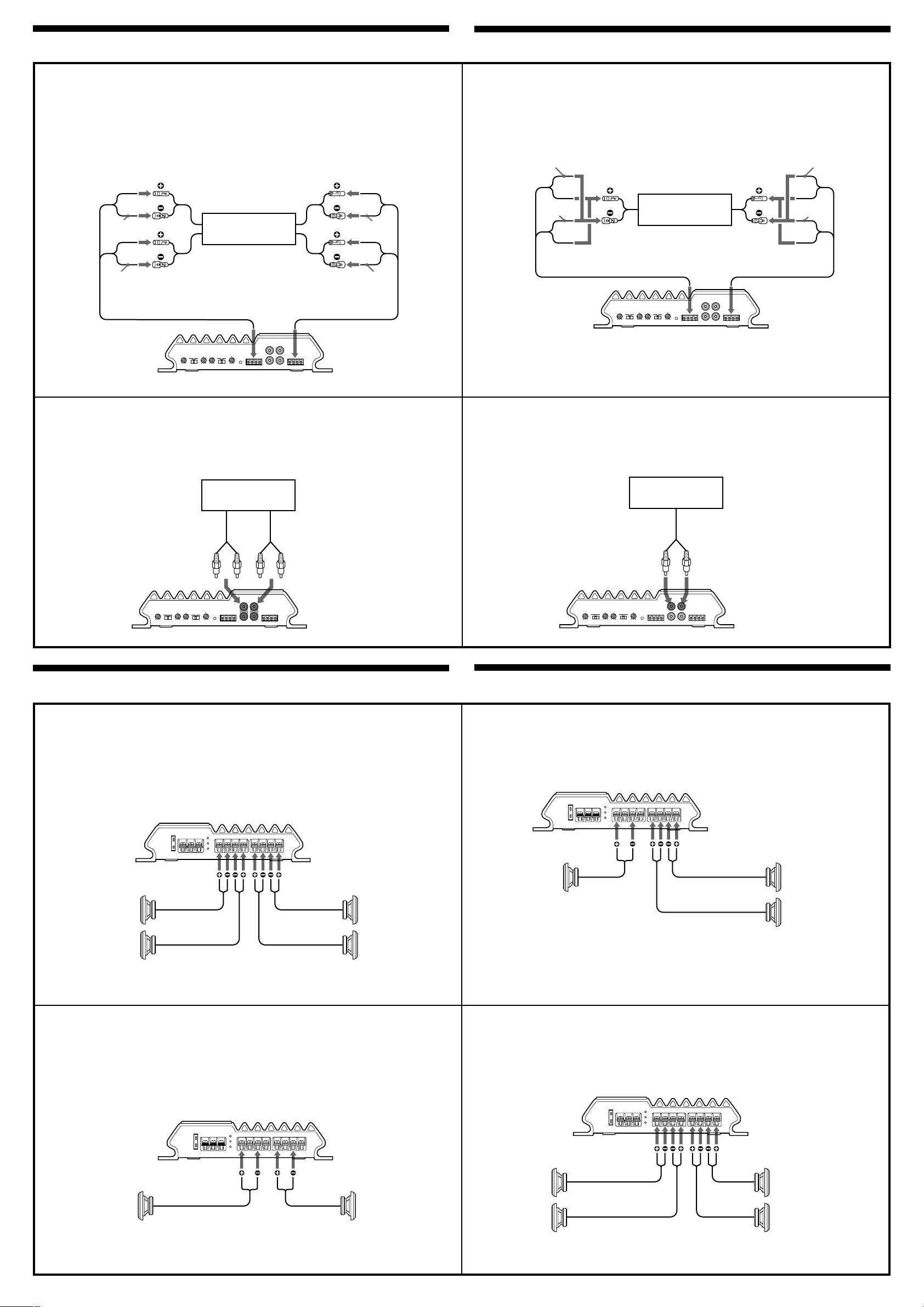

Input Connections
Connexions d’entrée
High Level Input Connection (with Speaker
Connection 1, 2 or 4)
Connexion d’entrée à haut niveau (avec connexion
de haut-parleur 1, 2 ou 4)
AA
AA
A
4-Speaker System (with Input Connection A or C)
Système à 4 haut-parleurs (avec connexion d’entrée
A ou C)
Raccordement de haut-parleurs
Speaker Connections
11
11
1
3-Speaker System (with Input Connection A or C)
Système à 3 haut-parleurs (avec connexion
d’entrée A ou C)
22
22
2
Car audio
Autoradio
Front left speaker
output
Sortie de haut-
parleur avant
gauche
Rear left speaker
output
Sortie de haut-
parleur arrière
gauche
Input cord
(Not supplied)
Câble d’entrée
(Non fourni)
Input cord
(Not supplied)
Câble d’entrée
(Non fourni)
Rear right
speaker output
Sortie de haut-
parleur arrière
droit
Front right speaker
output
Sortie de haut-
parleur avant droit
High Level Input Connection (with Speaker
Connection 3)
Connexion d’entrée à haut niveau (avec connexion
de haut-parleur 3)
BB
BB
B
Car audio
Autoradio
Right speaker output
Sortie de haut-parleur
droit
Left speaker output
Sortie de haut-parleur
gauche
Input cord
(Not supplied)
Câble d’entrée
(Non fourni)
Input cord
(Not supplied)
Câble d’entrée
(Non fourni)
Front speakers
(min. 2Ω)
Haut-parleurs avant
(min. 2Ω)
Left
Gauche
Right
Droit
Right
Droit
Left
Gauche
Rear speakers
(min. 2Ω)
Haut-parleurs arrière
(min. 2Ω)
Left
Gauche
Right
Droit
Full range speakers
(min. 2Ω)
Haut-parleurs pleine
gamme (min. 2Ω)
Subwoofer
(min. 4Ω)
Subwoofer
(min. 4Ω)
Notes
• In this system, the volume of the subwoofer will be
controlled by the car audio fader control.
• In this system, the output signals to the subwoofer will be
the combination of both the REAR L and R INPUT jacks
or the REAR high level input connector signals.
Remarques
• Dans ce système, le volume du subwoofer est contrôlé par
le fader de l’autoradio.
• Dans ce système, les signaux de sortie vers le haut-parleur
d’extrêmes-graves sont une combinaison des signaux des
prises REAR L et R INPUT ou des signaux du connecteur
d’entrée à haut niveau REAR.
2-Speaker System (with Input Connection B or D)
Système à 2 haut-parleurs (avec connexion d’entrée
B ou D)
33
33
3
2-Way System (with Input Connection A or C)
Système à 2 voies (avec connexion d’entrée
A ou C)
44
44
4
Left speaker
(min. 4Ω)
Haut-parleur gauche
(min. 4Ω)
Right speaker
(min. 4Ω)
Haut-parleur droit
(min. 4Ω)
Full range speakers
(min. 2Ω)
Haut-parleurs pleine
gamme (min. 2Ω)
Right
Droit
Left
Gauche
Right
Droit
Left
Gauche
Subwoofers
(min. 2Ω)
Subwoofers
(min. 2Ω)
Remarque
Assurez-vous que la sortie du haut-parleur droit de
l’autoradio est raccordée au connecteur portant l’indication
“REAR” sur l’appareil.
Note
Make sure that the right speaker output from the car audio
is connected to the connector marked “REAR” on the unit.
Purple
Mauve
Green
Vert
Striped
Rayé
Striped
Rayé
Pour plus de détails sur les réglages des commutateurs et
commandes, reportez-vous à “Emplacement et fonction des
commandes”.
For details on the settings of switches and controls, refer
to “Location and Function of Controls.”
Pour plus de détails sur les réglages des commutateurs et
commandes, reportez-vous à “Emplacement et fonction des
commandes”.
For details on the settings of switches and controls, refer
to “Location and Function of Controls.”
Pour plus de détails sur les réglages des commutateurs et
commandes, reportez-vous à “Emplacement et fonction des
commandes”.
For details on the settings of switches and controls, refer
to “Location and Function of Controls.”
Pour plus de détails sur les réglages des commutateurs et
commandes, reportez-vous à “Emplacement et fonction des
commandes”.
For details on the settings of switches and controls, refer
to “Location and Function of Controls.”
Gray
Gris
White
Blanc
Striped
Rayé
Striped
Rayé
Striped
Rayé
Striped
Rayé
Striped
Rayé
Striped
Rayé
Line Input Connection (with Speaker Connection
1, 2 or 4)
Connexion d’entrée de ligne (avec connexion de
haut-parleur 1, 2 ou 4)
CC
CC
C
Car audio
Autoradio
LINE OUT
Front
Avant
Rear
Arrière
Line Input Connection (with Speaker Connection 3)
Connexion d’entrée de ligne (avec connexion de
haut-parleur 3)
DD
DD
D
Car audio
Autoradio
LINE OUT
Left channel
Canal gauche
Right channel
Canal droit
Note
Make sure that the line output
from the car audio is connected to
the jack marked “L (MONO)” on
the unit.
Remarque
Dans ce système, le volume des subwoofers est contrôlé par
le fader de l’autoradio.
Note
In this system, the volume of the subwoofers will be
controlled by the car audio fader control.
Remarque
Vérifiez que la sortie de ligne de
l’autoradio est raccordée à la prise
portant l’indication “L (MONO)”
sur l’appareil.
∗2 ∗2
∗1 ∗1
