'(6&5,=,21(*(1(5$/(

Saldatrici a filo continuo con possibilità di saldare filo animato senza gas o con gas per la saldatura di acciaio, inox e alluminio.

'(6&5,=,21('(//$0$&&+,1$

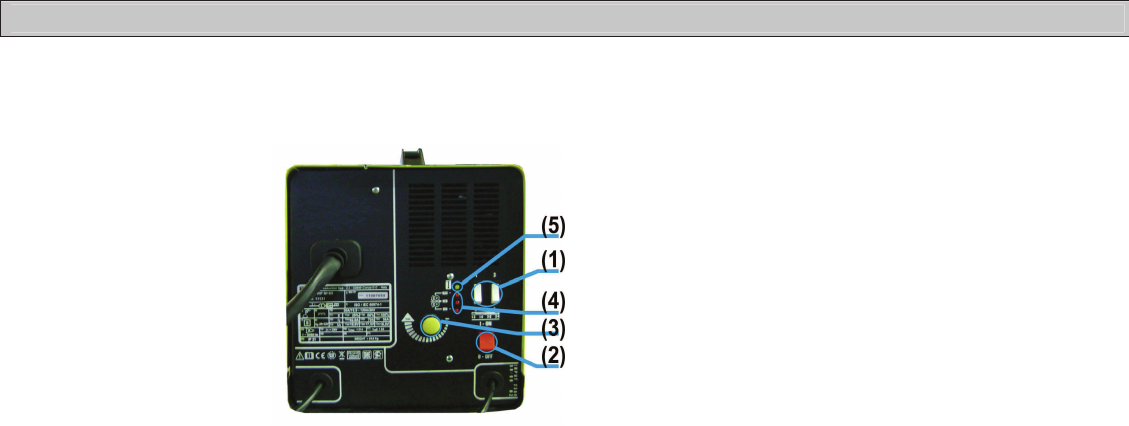

Fig 1

1) Regolazione corrente di

saldatura

2) Interruttore ON/OFF

3) Regolazione velocità del filo

4) LED regolazione velocità filo

5) LED indicatore di protezione

termica

 ,167$//$=,21(

&211(66,21((/(775,&$

La macchina è fornita di uno specifico cavo di alimentazione che non dovrebbe essere prolungato; nel caso ciò fosse necessario occorrerebbe usarne

uno di sezione uguale a quello della macchina.

Prima di collegare la saldatrice alla presa di corrente, accertarsi che il voltaggio sia uguale a quello della macchina e che la potenza erogata sia

sufficiente ad alimentare la macchina a pieno carico; accertarsi, inoltre, che l’impianto di alimentazione sia provvisto di un adeguato sistema di messa

a terra. La tensione di alimentazione è di 220-240 V.

0217$**,25827(

Seguire le seguenti istruzioni:

1. Introdurre l’asse negli appositi fori sul fondo posteriore della carrozzeria.

2. Collegare le ruote all’asse.

3. Bloccare le ruote con le coppiglie/ il tappo.

4. Fissare il supporto anteriore con le viti parker date in dotazione (in alcuni casi svitare le viti predisposte e fissare le due ruote girevoli nelle sedi

previste sul fondo anteriore)

5. Fissare il prolungamento maniglia avvitandolo sulla maniglia fissa in corrispondenza del foro.

0217$**,2%2%,1$

Si possono adoperare bobine di diametro da Ø100/200 mm. Come accessorio è fornito l’aspo per utilizzare bobine da Ø200 mm. Per montare la

bobina da Ø100 mm è sufficiente inserire il distanziatore in dotazione.

02725(75$,1$),/2

Assicurarsi che il rullino d’avanzamento del filo abbia la cava di diametro uguale a quella del filo. Le macchine sono predisposte con rullino per filo

Ø0.8 – 0.9mm. Per adoperare il filo Ø 0.6mm, richiedere il rullino appropriato. Il rullino porta stampigliato sul fianco il Ø che si vuole adoperare. Le

macchine sono equipaggiate con rullini zigrinati adatti per saldatura con filo animato senza gas di protezione. Per saldare con filo pieno con GAS di

protezione sostituire il rullino del gruppo trainafilo con rullino con scanalatura avente forma 9per il filo in acciaio e a forma di 8 per il filo di alluminio.

Richiedere tali rullini e il riduttore di pressione al vostro rivenditore di fiducia o alla società costruttrice se si intende usare la saldatrice con gas di

protezione.

&2//(*$0(172'(//$725&,$

La torcia è collegata direttamente e, quindi è già pronta per l’uso. Una eventuale sostituzione va fatta con molta cura. E’preferibile farla eseguire da un

tecnico esperto. Per sostituire la punta guida gas è sufficiente svitare oppure tirare verso l’esterno. La punta guida gas va tolta ogni qual volta bisogna

sostituire l’ugello guidafilo. Tale ugello deve essere sempre del diametro appropriato a quello del filo. Tenere sempre perfettamente pulita la punta

guida gas.

 ,1)250$=,21,7(&1,&+(68//$6$/'$75,&(

Per mettere in funzione la saldatrice agire sull’interruttore generale ON/OFF. L’intensità della corrente di saldatura erogata è regolabile per mezzo di

due deviatori oppure con un commutatore a otto posizioni.

La velocità del filo si regola mediante la manopola di variazione della velocità. Tre leds rossi visualizzano il livello della velocità.

La saldatrice è dotata di un dispositivo di protezione termica che interrompe automaticamente l’erogazione della corrente di saldatura quando si

raggiungono temperature elevate; in tal caso si accende una spia luminosa gialla. Quando la temperatura si è sufficientemente abbassata e ha

raggiunto il livello che permette un corretto funzionamento della saldatrice, la spia luminosa gialla si spegne. La macchina è alimentata

automaticamente e si possono riprendere le operazioni di saldatura.

 02',',6$/'$785$

6$/'$785$,1&217,182

E’ il sistema maggiormente adoperato. Una volta preparata la macchina è sufficiente premere il pulsante della torcia ed iniziare le operazioni di

saldatura. Per smettere di saldare è sufficiente rilasciare il pulsante della torcia.

6$/'$785$*$6±12*$6

*DV– Collegare il morsetto della torcia nell’uscita positiva e la pinza della massa nell’uscita negativa 

1R*DV –Effettuare il cambio di polarità, collegare, quindi, la pinza della massa nella connessione positiva e il morsetto della torcia nella

connessione negativa 
