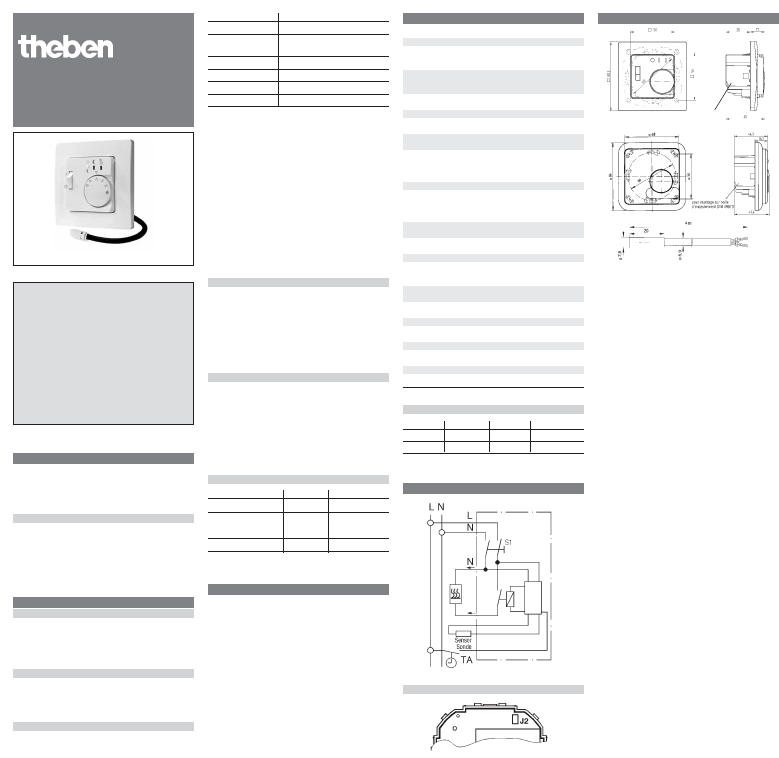

Mode d’emploi Theben RAMSES 751 Thermostat

Mode d’emploi

1. Domaines d’application

Le thermostat d’ambiance pour chauffage par le sol est

utilisé pour la régulation électrique de :

• chauffage direct du sol

• systèmes d’ambiance par le sol

Caractéristiques

• Abaissement de la température nocturne via une hor-

loge externe

• Témoins lumineux pour chauffage en appel de chaleur

et abaissement de température

• Interrupteur M/A (S1) bipolaire

• Montage dans un boîtier de 60 mm

2. Description des fonctions

2.1 Fonctions

La température du sol est régulée selon la température

choisie. Elle est mesurée par une sonde à distance.

La graduation bouton de * à 5 correspond à un réglage

de 10° à 50°C.

Témoins lumineux

Rouge : le thermostat est en appel de chaleur

Vert : abaissement de la température en cours

2.2 Fonctions de l’entrée d’abaissement TA

L’entrée TA permet de régler diverses fonctions de l’a-

baissement (voir tableau).

Les fonctions sont sélectionnées via les demi-alternan-

ces du réseau. Les fonctions correspondent à la spé-

cification «fil pilote».

Attention !

L’appareil ne doit être ouvert que par un profes-

sionnel et installé selon les schémas et les instruc-

tions de montage. Respecter les directives de sécu-

rité existantes.

Afin d’obtenir la classe de protection II, prendre

les mesures d’installation adéquates.

Ce thermostat assure la régulation de la tempéra-

ture seulement dans des locaux secs et fermés à

usage normal. Cet appareil est selon la norme DIN

EN 60730 et fonctionne selon la directive 1C.

468 931 003 454



Instructions de montage

et de service

Thermostat d’ambiance pour chauffage

par le sol avec entrée d’abaissement

RAM 751

Demi-alternance Fonction

sans sans abaissement

les deux abaissement selon position du J2:

3/5 °C

positive régulation OFF

négative protection antigel = 10°C

courtes impulsions abaissement de 1 °C

longues impulsions abaissement de 2 °C

La fonction de protection antigel règle une températu-

re de 10°C.

Cette entrée multifonction permet d’activer les fonc-

tions de régulation par les demi-alternances de la tensi-

on alternative du réseau :

Service normal :

entrée ouverte – – – –

Abaissement de température :

deux demi-alternances

Ä

Protection hors gel :

demi-alternance négative Å

Arrêt chauffage :

demi-alternance positive

Ç

2.3 Sélection de l’abaissement de la température

Le cavalier J2 permet de sélectionner entre 3 ou 5 °C

d’abaissement de température.

J2 = fermé 5°C d’abaissement (état de livraison)

J2 = ouvert 3°C d’abaissement

La température réglée au thermostat est réduite de

cette valeur.

2.4 Défaut de la sonde à distance

Le thermostat passe en service d’urgence en cas de

défaut (court-circuit ou rupture) de la sonde. Il chauffe

avec au maximum 30 % de la puissance (commutation

pour une durée de 30 %), ce qui provoque une protec-

tion contre le gel et la surchauffe.

Les deux témoins clignotent en cas de défaut de détec-

tion.

2.5 Fonctions des témoins

Fonction Témoin vert Témoin rouge

Chauffage en demande ON

Abaissament

de temérature ON

Défaut de la sonde clignote clignote

3. Raccordement électrique

Raccordement selon les étapes suivantes :

- retirer le bouton de réglage de la température

- desserrer la vis de fixation

- retirer la partie supérieure du boîtier

- raccordement selon le schéma (cf. socle du boîtier).

Sonde de sol F 193 720.

Monter la sonde de manière à pouvoir saisir la tempéra-

ture à réguler.

La sonde doit être placée dans une gaine de protection

pour faciliter tout échange ultérieur.

Le placement de la sonde à proximité de câbles à cou-

rant fort est interdit. Utiliser le cas échéant un câble

blindé.

Le câble de la sonde peut être allongé jusque 50 m par

à un câble approprié à la tension de réseau.

Attention : les câbles de la sonde conduisent la ten-

sion du réseau (230 V).

4. Caractéristiques techniques

Référence de commande RAM 751

Numéro d’article 751 0 131

Plage de réglage de la température

- Température au sol * à 5 (= 10 à 50 ºC)

Témoin rouge thermostat en appel de chaleur

vert abaissement de la température

en cours

Commutateur de réseau bipolaire

Tension d’alimentation 230 V AC (195 à 253 V) 50 Hz

Sortie relais NF

Courant de commutation 100 mA à 16 A cos ϕ = 1

100 mA à 4 A cos ϕ = 0,6

Algor. de régulation thermostat avec enclenchement

proportionnel à l’écart de tem-

pérature (semblable au PWM)

Diff. temp. commutation ~1 °C

Sonde de température type F 193 720 (longueur 4 m,

avec possibilité d’allonger le

câble jusque 50 m)

Abaissement de la temp. réglable de 3 ou 5 K voir 2.3

via interrupteur horaire externe

Limitation de température derrière le bouton de réglage

Tension d'impulsion de test 2,5 kV

Température de test de

compression avec une bille 75°C

Tension et courant proposés

pour les mesures de CEM 230 V, 0,1 A

Degré de protection IP 30

Classe de protection II (voir attention)

Degré d’encrassement 2

Classe de Software A

Température environnante 0 à 40 ºC

Température au stockage –25 à 70 ºC

Poids 90 g

Caractéristiques de la sonde à distance

10°C 66,8 kΩ 30°C 26,3 kΩ

20°C 41,3 kΩ 40°C 17,0 kΩ

25°C 33 kΩ 50°C 11,3 kΩ

5. Schéma

Position des cavaliers

6. Dimensions

Theben AG · Hohenbergstr. 32

72401 Haigerloch · DEUTSCHLAND

Fon +49 (0) 74 74 /6 92 -0

Fax +49 (0) 74 74/ 6 92 - 150

Service

Fon +49 (0) 74 74/ 6 92 - 369

Fax +49 (0) 74 74/ 6 92 - 207

[email protected]

Adresses, telephone numbers etc.

at www.theben.de

Façade 2 pièces, 50 X 50 mm

pour montage sur boîte

d’encastrement DIN 49073
