Mode d’emploi Theben SYN 151 h Interrupteur minuteur

Mode d’emploi

Bestimmungsgemäße Verwendung

• Die Schaltuhr wird verwendet für Beleuchtun-

gen, Lüftungen, Brunnen, Reklame etc.

• Verwendung nur in geschlossenen, trockenen

Räumen

• Montage auf DIN-Hutschiene (nach DIN EN

60715)

• Das Schalten beliebiger Außenleiter ist zuläs-

sig, das Schalten von SELV ist nicht zulässig

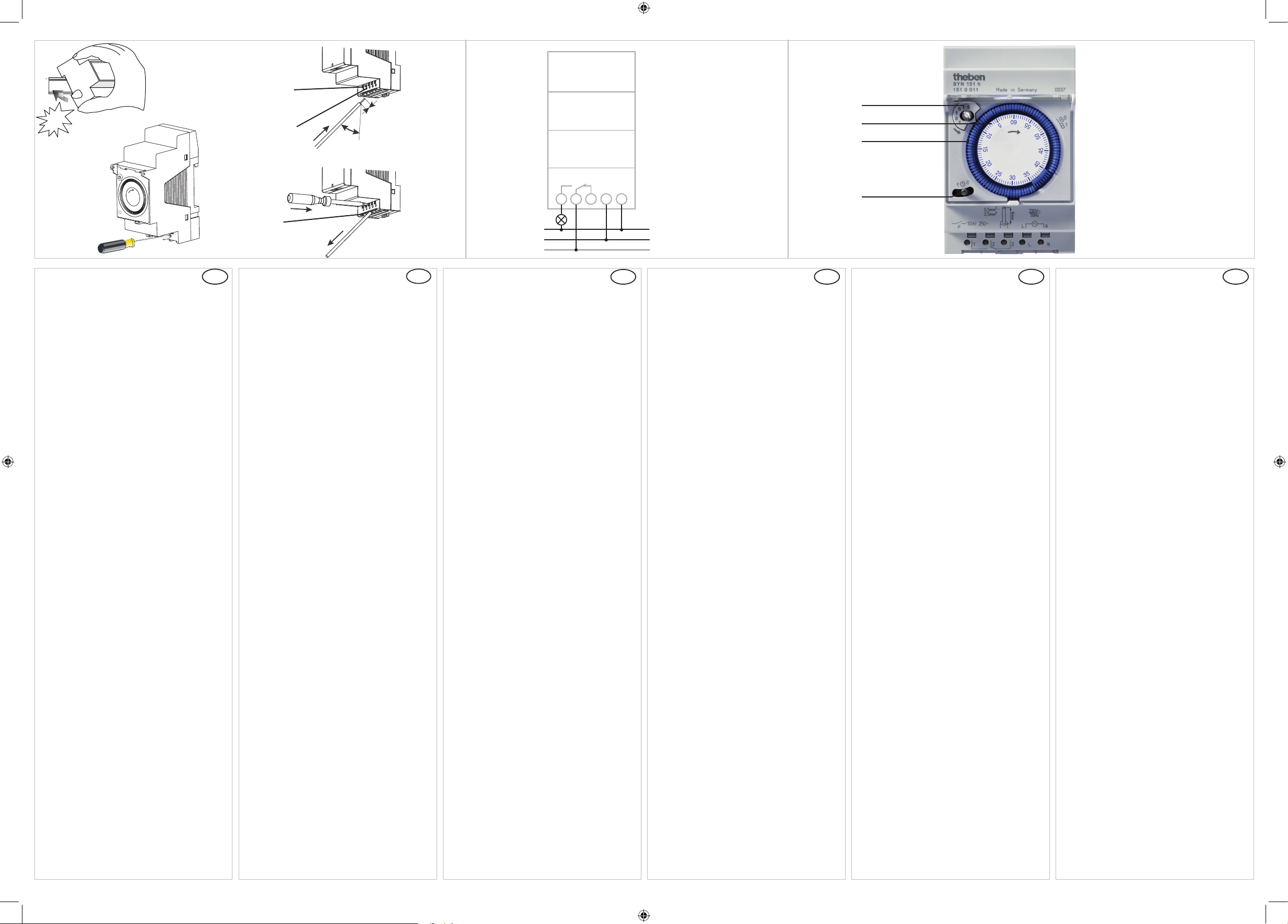

 Montage

¾ Auf DIN-Hutschiene montieren (nach

EN 60715)

¾ Spannung freischalten

¾ Leitung auf 8 mm (max. 9 mm) abisolieren

¾ Leitung in 45 ° in die geöffnete Klemme

stecken

L 2 Leitungen pro Klemmposition möglich

¾ Nur bei exiblen Drähten: Um die Federsteck-

klemme zu öffnen, Schraubendreher nach

unten drücken

Leitung lösen

¾ Federsteckklemmöffner mit dem Schrauben-

dreher nach unten drücken

 Anschluss

¾ Anschlussbild beachten

 Beschreibung

 Schaltungsvorwahl/Schaltzustandsanzeige

- 0 = aus

- 1 = ein

 Schaltscheibe für Uhrzeiteinstellung

(Schaltzeit)

 Schaltsegmente für Programmierung

(Schaltzeit) SYN 151 h (1 = 37,5 s)

 Dreistellungsschalter:

Dauer EIN – AUTO – Dauer AUS

Designated Use

• The time switch can be used for lighting, ven-

tilation, fountains, advertising hoardings etc.

• Only for use in closed, dry rooms

• Installation on DIN top hat rail (in accordance

with DIN EN 60715)

• The switching of any external wire is permit-

ted, switching of SELV is not permitted.

 Installation

¾ Install on DIN top hair rails (in accordance

with EN 60715)

¾ Disconnect power source

¾ Strip cable by 8 mm (max. 9 mm)

¾ Insert cable at 45° in the open terminal

L 2 cables per terminal is possible

¾ Only with exible wires: Press screwdriver

downwards to open spring terminal

Disconnecting the cable

¾ Use the screwdriver to push the load line

connection opener downwards

 Connection

¾ Note connection diagram

 Description

 Switching pre-selection/switching status

indicator

- 0 = off

- 1 = on

 Program timing disc for time Setting

(switching time)

 Switching segments for program timing

SYN 151 h (1 = 37,5 s)

 Three way switch:

Permanent ON – AUTO – Permanent OFF

Utilisation conforme à l‘usage prévu

• L´horloge programmable peut être utilisée

pour l´éclairage, la ventilisation, les fontaines

et les enseignes publicitaires

• Utilisation uniquement dans les locaux fer-

més et secs

• Montage sur un rail DIN (selon DIN EN 60715)

• Le raccordement de tout conducteur extérieur

est autorisé, le raccordement de SELV n‘est

pas accessible.

 Montage

¾ L‘horloge programmable est monté sur rails

DIN (selon la norme EN 60715)

¾ Couper la tension

¾ Isoler le câble sur 8 mm (max. 9 mm)

¾ Insérer le câble à 45° dans la borne encha-

ble ouverte

L 2 câbles possibles par position de borneouverture

¾ Uniquement pour les ls exibles : pour ou-

vrir la borne enchable, pousser le tournevis

vers le bas

Retrait du câble

¾ Pousser le contact à ouverture de la borne

enchable à ressort vers le bas à l'aide du

tournevis

 Raccordement

¾ Respecter le schéma de raccordement

 Description

 Commutation manuelle/afchage de l‘état

de commutation

- 0 = arrêt

- 1 = marche

 Disque de réglage pour la programmation

(horaire de commutation)

 Segments de commutation

SYN 151 h (1 = 37,5 s)

 Interrupteur à trois positions:

MARCHE permanente – AUTO – ARRÊT

permanent

Uso conforme

• Il timer è destinato a scopi di illuminazione,

ventilazione, fontane, pubblicità, ecc.

• Utilizzo solo in ambienti chiusi e asciutti

• Montaggio sui guide omega DIN (secondo

DIN EN 60715)

• È consentita la commutazione di connetto-

ri esterni, la commutazione di SELV non è

consentita

 Montaggio

¾ L‘interruttore orario viene montato su guida

omega DIN (secondo EN 60715)

¾ Disattivare la tensione

¾ Rimuovere la guina isolante della linea su

una lunghezza di 8 mm (max. 9 mm)

¾ Introdurre la linea a 45° nel morsetto aperto

L Sono possibili 2 linee per ciascuna posizione

del morsetto

¾ Solo per li essibili: per aprire il morsetto

con innesto a molla, premere il cacciavite

verso il basso

Disconnessione del cavo

¾ Mediante cacciavite premere verso il basso

l'apertura dei morsetti con innesto a molla

 Collegamento

¾ Vedi schema di collegamento

 Descrizione

 Preselezione della commutazione/

Indicazione stato di commutazione

- 0 = spento

- 1 = acceso

 Disco di regolazione per l‘orario

(tempo di commutazione)

 Segmenti SYN 151 h (1 = 37,5 s)

 Interrutore a tre posizioni:

Permanente ON – AUTO – Permanente OFF

Uso previsto

• El reloj conmutador se utiliza en iluminación,

ventilación, fuentes, publicidad, etc.

• Utilizar exclusivamente en lugares cerrados

y secos

• Montaje en riel de perl de sombrero DIN

(según DIN EN 60715)

• Se permite la conmutación de cualquier fase,

pero no de MBTS.

 Montaje

¾ El reloj programador se monta en los rieles

de perl de sombrero DIN (según EN 60715)

¾ Desconectar la tensión

¾ Pelar el cable 8 mm (máx. 9 mm)

¾ Introducir el cable en el borne abierto con un

ángulo de 45°

L Es posible conectar 2 cables por borne

¾ Solo para cables exibles: Para abrir el borne

con resorte, presionar el destornillador hacia

abajo

Soltar el cable

¾ Presionar hacia abajo el dispositivo de aper-

tura de borne enchufable por resorte con el

destornillador.

 Conexión

¾ Tener en cuenta el esquema de conexiones

 Descripción

 Preselección de conexión/Indicador del

estado de conexión

- 0 = desconexión

- 1 = conexión

 Disco de conexión para la programación

(tiempo de conmutación)

 Segmentos de conmutación

SYN 151 h (1 = 37,5 s)

 Conmutador de tres posiciones:

Duración ON – AUTO – Duración OFF

Utilização correcta

• O temporizador é utilizado para iluminações,

ventilações, fontes, publicidades, etc.

• Utilização apenas em espaçoes secos e fechados

• Montagem em carris de xação DIN (em confor-

midade com DIN EN 60715)

• É permitida a comutação de qualquer um dos

condutores externos, não sendo permitida a

comutação do SELV.

 Montagem

¾ O temporizador anual é montado sobre tril-

hos de cobertura DIN (segundo a EN 60715)

¾ Desligar a tensão

¾ Descarnar cabo 8 mm (no máx. 9 mm)

¾ Introduzir o cabo a 45° no borne aberto

L São possíveis 2 cabos por cada posição de

borne

¾ Apenas em os exíveis: Para abrir o borne

de mola, faça pressão com a chave de fendas

para baixo

Soltar o cabo

¾ Pressionar o abridor de borne de mola para

baixo com a chave de parafusos

 Ligação

¾ Ter em atenção a gura da ligação

 Descrição

 Pré-selecção de conexão/ Indicação do

estado de comutação

- 0 = desligado

- 1 = ligado

 Disco selector para programação

(tempo de comutação)

 Períodos de comutaçåo SYN 151 h (1 = 37,5 s)

 Interruptor de três posições:

LIGADO permanentemente – AUTO –

DESLIGADO permanentemente

DE

EN

FR

IT

ES

PT

click

8 mm

45°

DuoFix

®

screw-

less terminal

Test tap

Plug-in

screw-

less terminal

1

C1

2 3 L N

N

L1

L1/L2/L3









 

307105 00 12. 01. 2016
