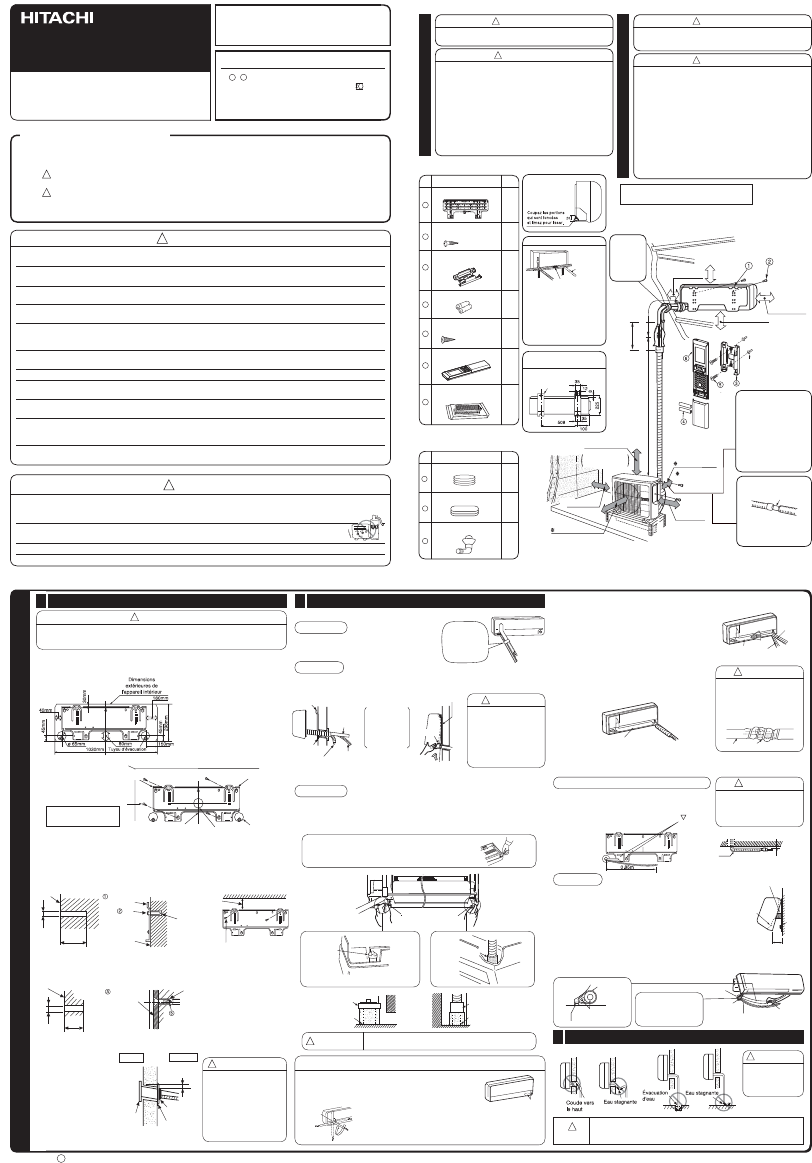

HITACHI SYSTÈME DE CLIMATISATION
SPLIT MANUEL D’INSTALLATION
● + – Tournevis ● Mètre ● Couteau ● Scie
● Une perceuse de 65mm ● Allen Key ( 4mm)
● Clef (14, 17, 19, 22mm ) ● Détecteur de fuite de
gaz
● Coupeur de tuyau ● Ruban vinylique
● Tenailles ● Outil d' éclairage
● Avant de commencer, lisez attentivement la
procédure d’installation.
● L’agent commercial est tenu d’informer les clients
sur la procédure d’installation.
Outils nécessaires pour l’installation
CONSIGNES DE SÉCURITÉ
● Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l’appareil.
● Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute
particulière au symbole suivant.
AVERTISSEMENT ........ L’utilisation de méthodes d’installation incorrectes peut causer de graves
blessures ou causer la mort.
ATTENTION ......... Une installation incorrecte peut avoir de graves conséquences.
Après l’installation, assurez-vous que l’appareil fonctionne correctement. Expliquez au client le mode d’emploi de l’appareil
tel que décrit dans le guide de l’utilisateur.
Choix de l’emplacement de montage
(Veuillez prendre en compte les considérations suivantes et demander l’approbation du client avant toute installation.)
AVERTISSEMENT
● L’appareil doit être monté à un endroit stable, sans vibration,
susceptible de fournir un support adéquat.
AVERTISSEMENT
● Le groupe extérieur doit être monté à un emplacement susceptible
de supporter une lourde charge. Dans le cas contraire, les niveaux
de bruit et de vibration risquent d’augmenter.
ATTENTION
● No nearby heat source and no obstruction near the air outlet is
allowed.
● The clearance distances from top, right and left are speci ed in
gure below.
● The location must be convenient for water drainage and pipe
connection with the Outdoor unit.
● To avoid interference from noise please place the unit and its
remote controller at least 1m from the radio, television and inverter
type uorescent lamp.
● To avoid any error in signal transmission from the remote controller,
please put the controller far away from high-frequency machines
and high-power wireless systems.
● La hauteur d’installation de l’unité intérieure doit être de 2,3m
ou plus dans un lieu non-publique.
ATTENTION
● L’unité ne doit pas être directement exposée au soleil ni à l’eau
de pluie. Par ailleurs, la ventilation doit être suf sante et sans
aucune obstruction.
● L’air évacué de l’unité ne doit pas être dirigé sur des animaux
ou des plantes.
● Les espaces libres nécessaires en haut, à droite, à gauche et à
l’avant de l’unité sont indiqués sur la gure ci-dessous. Au moins
3 de ces côtés doivent être à l’air libre.
● Veillez à ce que la circulation de l’air chaud et le bruit émis par
l’appareil ne gênent pas le voisinage.
● N’installez pas l’appareil à côté d’une source de gaz in ammable,
de vapeur, d’huile et de fumée.
● L’emplacement doit être adéquat pour l’évacuation des condensats.
● Placez le groupe extérieur et son câble de raccordement à au
moins 1 m de l’antenne ou de la ligne du signal de télévision,
radio ou téléphone, a
n d’éviter les interférences.
UNITÉ INTÉRIEURE
●
Le dénivelé entre l’unité
intérieure et le groupe
extérieur ne doit pas
dépasser 5 m.
●
Le tuyau de raccordement,
quelle que soit sa taille,
doit être entièrement
isolé à l’aide d’un tuyau
d’isolation, puis entouré
de ruban adhésif. (Dans le
cas contraire, l’isolant se
détériore.)
Raccordement du tuyau
d’évacuation isolé.
Utilisez un tuyau d’évacuation
isolé pour la tuyauterie
intérieure (produit disponible
dans le commerce).
GROUPE EXTÉRIEUR
Installation de la plaque de montage, perforation du mur et installation du tube de protection
1
ATTENTION
●
L’évacuation du bac de condensats situé à l’intérieur de l’unité peut s’effectuer par la gauche.
Pour cette raison, la plaque de montage doit être xée horizontalement ou légèrement inclinée
vers le côté du tuyau d’évacuation. Dans le cas contraire, les condensats déborderaient du bac.
Montage direct sur le mur
● Pour xer la plaque de montage, utilisez des poutrelles dissimulées dans le mur.
2
<
IA919: A
>
3
UNITÉ INTÉRIEURE
(3.1x16)
1
6
1
2
2
!
Unité intérieure
Groupe
extérieur
RAK-60PPA RAC-60WPA
1
2
3
4
5
6
7
1
2
AVERTISSEMENT
ATTENTION
● Un disjoncteur ou un fusible (délai d’attente 20 A) doit être installé. L’absence d’un tel dispositif vous expose à un risque
d’électrocution. Un interrupteur principal avec un intervalle de contact de plus de 3 mm doit être installé sur le circuit
d’alimentation électrique du groupe extérieur
.
● N’installez pas l’appareil à côté d’une source de gaz in ammable. Si une fuite de gaz se produisait à
proximité, le groupe extérieur risquerait de prendre feu.
● Véri ez que le ux d’eau est continu lorsque vous installez le tuyau d’évacuation.
● La tuyauterie doit être correctement xée, en plaçant les supports au maximum tous les 1 m.
● Contactez votre agent commercial ou un technicien quali é pour procéder à l’installation de votre unité. Si vous le faisiez
vous-même, vous vous exposeriez à des risques de fuites d’eau, de courts-circuits ou d’incendies.
● Lors de l’installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un
risque de fuite d’eau, d’électrocution ou d’incendie.
● Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se
décrocher et entraîner de graves conséquences.
● Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le
manuel d’installation. N’utilisez que des câbles d’alimentation approuvés par les autorités compétentes de votre pays.
● Veillez à utiliser le câble adéquat pour la connexion des unités intérieures et des groupes extérieurs. Véri ez le serrage
des connexions après avoir inséré les conducteurs de chaque câble dans les bornes correspondantes.
T
out branchement
incorrect ou mauvais contact peut provoquer une surchauf
fe, puis un incendie.
● Veillez à n’utiliser que les composants spéci és pour les travaux d’installation. Dans le cas contraire, les appareils peuvent
se décrocher, ou il peut exister un risque de fuite d’eau, d’électrocution ou d’incendie.
● Installez les tuyauteries conformément à la norme R-410A. Sinon, les tuyaux de cuivre risquent de se ssurer.
● Ne laissez pas d’air ou d’humidité dans le circuit de réfrigération lorsque vous installez ou enlevez le climatiseur, sous peine
de provoquer des ruptures à cause de la pression anormalement élevée dans le circuit de réfrigération.
● En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se
déclarait, le réfrigérant pourrait donner lieu à la formation de gaz toxiques.
● Une fois les travaux d’installation terminés, véri ez l’absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce
dernier pourrait entrer en contact avec un radiateur souf
ant ou un chauf
fage d’appoint présent dans la pièce, et générer
des gaz toxiques.
● Toute modi cation non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialisé
ou un électricien quali é. Toute mauvaise réparation peut entraîner un risque de fuite d’eau, d’électrocution, d’incendie, etc.
3
1
8
9
1
10
diamètre intérieur ø 16 mm
Niveler
Ori ce pour
les tuyaux
Marquer
Ligne
Plaque de montage
Procédure d’installation et précautions
● Fixation de la plaque de montage
1. Percez
des ori ces dans le mur 2. Fixez la plaque de montage au
(comme indiqué ci-dessous).
mur à l’aide de vis 4,1 x 32
(comme indiqué à la gure
ci-dessous).
● Fixation du support de la télécommande.
1. Percez
des ori
ces dans le mur
(comme indiqué ci-dessous).
● Retirez le bouchon du tuyau d'évacuation.
Nom des composants
de l’unité intérieure
Plaque de montage
Qténº Élément
Vis du support de la
télécommande
Pile AAA
Support de la
télécommande
Télécommande
Filtre de puri cation de
l’air
Vis de la plaque de
montage
Bague
Nom des composants
du groupe extérieur
Qténº
Élément
Tuyau d’évacuation
Bague
Direction de la tuyauterie
Il existe 4 directions possibles,
à savoir horizontale perpendiculaire
à l’unité, verticale vers le bas depuis
la droite, horizontale vers l’extérieur
depuis la droite et horizontale vers
l’extérieur depuis la gauche.
N’installez pas la tuyauterie vers
le bas du côté gauche de l’unité.
Horizontalement et
perpendiculairement
à l’unité
Connexion
Dimensions du support de
montage du groupe extérieur.
(unité : mm)
support de montage
Illustration de l’installation de l’unité
intérieure et du groupe extérieur
Assurez-
vous de
bien remplir
le moindre
espace vide
avec du
mastic.
plus de 50 mm
plus de 100 mm
plus de 100 mm
2 300 mm ou plus
plus de 300 mm
environ 0.45m
ne pas plier
Longueur maximale du tuyau : 30 m
Longueur minimale du tuyau : 3 m
plus de 200 mm
plus de 100 mm
plus de 50 mm
lorsqu’il est installé au
plafond d’un balcon
laisser un espace
aussi large que
possible
plus de 100 mm
plus de 700 mm
plus de 200 mm
Vis de la plaque de montage
Veuillez utiliser plus
de 4 vis.
Cheville
Vis
Support de la
télécommande
25 mm
ø 4,4 mm
ø 4,8 mm
Mur
Mur
32 mm
Mur
Plaque de
montage
Vis
Cheville
Vis 4,1 x 32
plus de 50 mm
Plafond
Perforation du mur et installation du tube de protection
●
Percez un trou de 65 mm
de diamètre dans le mur
,
légèrement incliné vers le
côté extérieur. Percez le mur
en formant un léger angle.
●
Découpez le tube de
protection en fonction de
l’épaisseur du mur.
●
L’espace vide créé à
l’intérieur du manchon du
tube de protection doit être
entièrement rempli de mastic
a n d’éviter la pénétration
d’eau de pluie dans la pièce.
Veillez à ce que le
câble ne touche aucune
partie métallique dans le
mur. Utilisez le tube de
protection comme passe-
câbles à travers les cavités
du mur pour éviter tout
dommage éventuel par les
rongeurs.
AVERTISSEMENT
Intérieur
Extérieur
Manchon
de tube de
protection
Tube de
protection
Étanchéisa-
tion avec
du mastic
2 à 5 mm
Installation de l’unité intérieure
TUYAUTERIE VERTICALE ORIENTÉE VERS LE BAS
Plaque de montage
Tuyau
d’évacuation
Tube de
protection
Soulevez
l’unité vers
le haut, puis
poussez vers
le bas.
Plaque de montage
Projection
Tentez de tirer la partie
inférieure de l’unité
intérieure vers vous pour
vérifier la fixation à la
plaque de montage. Une
installation incorrecte
peut être à l’origine
de vibrations et de bruits.
ATTENTION
TUYAUTERIE HORIZONTALE
Préparation
Changement du tuyau d’évacuation et installation.
●
Changez l’emplacement du tuyau et du bouchon d’évacuation en cas de tuyauterie
horizontale, comme le montre la gure ci-dessous.
Assurez-vous de bien enfoncer le
bouchon d’évacuation jusqu’à ce que le matériau d’isolation se replie sur lui-même.
● Utilisez des pinces pour extraire le bouchon d’évacuation.
(C’est la manière la plus simple de retirer le bouchon
d’évacuation.)
Cheville
Préparation
● Branchez le câble de connexion.
●
Débranchez le tuyau, le câble de connexion et
le tuyau d’évacuation.
Installation
● La partie supérieure de l’unité intérieure s’accroche à la plaque de montage.
● La projection de la partie inférieure de l’unité intérieure s’encastre dans la plaque
de montage.
Les câbles de connexion,
les tuyauteries et le
tuyau d’évacua tion des
condensats doivent être
attachés ensemble avec
du ruban adhésif.
Tuyau de
réfrigérant
Câble de
connexion
Crochet
Bouchon d’évacuation
Insérer jusqu’ici
Tuyau d’évacuation
Insérer jusqu’ici
Bouchon
d’évacuation
Tuyau
d’évacuation
Bouchon
d’évacuation
Tuyau d’évacuation
ATTENTION
S’il n’est pas inséré correctement, il peut se produire une fuite
de condensats.
Tuyauterie horizontale et verticale – Réalisation des ori ces
● Aussi bien dans le cas des tuyauteries horizontales que
verticales, utilisez un couteau pour découper les ori ces
comme le montre l’illustration. Éliminez les aspérités des
bords des ori
ces à l’aide d’une lime.
● Faites tourner la tuyauterie tout en
maintenant la partie inférieure du
support avec la main.
Ori ces
Ramener le tuyau vers
le haut après l’avoir
plié vers le bas
Support
de tuyau
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT APRÈS LA CONNEXION
● Les tuyauteries de réfrigérant doivent être ajustées de
façon à passer à travers l’ori
ce mural, et préparées
pour un raccordement ultérieur
.
● Les extrémités des 2 tuyaux raccordés doivent être
recouvertes de l’isolant utilisé pour la connexion des
bornes. Les tuyaux sont ensuite recouverts du tuyau
d’isolation.
● Branchez le câble de connexion après avoir retiré
le couvercle du boîtier électrique. (Reportez-vous à
« CONNEXION DU CÂBLE D’ALIMENT
ATION ».)
● Après ajustement, installez le câble de connexion
et les tuyaux dans l’espace disponible sous l’unité
intérieure. Utilisez une attache pour bien les serrer
.
Tuyau
d’évacuation
Câble de connexion
Tuyau
Tuyau
ATTENTION
●
Le ruban adhésif utilisé pour
xer l’isolant ne doit pas
être trop serré, a n
d’éviter
d’endommager l’isolation
thermique et de provoquer
une condensation.
Tuyau
Ruban adhésif très serré
CONNEXION DE LA TUYAUTERIE DE RÉFRIGÉRANT PENDANT
L’INSTALLATION DE L’UNITÉ INTÉRIEURE
Préparation de l’installation des tuyaux de réfrigérant
ATTENTION
● Fixez la partie centrale en
plastique après l’évasement
pour éviter la pénétration de
copeaux de plastique dans
les tuyaux.
● Les tuyaux de réfrigérant et le câble de connexion
sont unis.
● Les extrémités des tuyaux de réfrigérant sont situées
à des endroits repérés par le symbole «
».
Courber
suivant un
faible
rayon pour
former un arc
moins
de 5 mm
Installation
Accrochez l’unité intérieure à la plaque de montage. Placez la cale
temporaire à l’arrière de l’unité intérieure pour maintenir sa partie inférieure
soulevée de 15 cm en avant.
●
Introduisez le tuyau d’évacuation à travers l’ori ce du mur.
●
Après raccordement, enveloppez les tuyaux de réfrigérant avec un
tuyau d’isolation.
●
Branchez le câble de connexion après avoir retiré le couvercle du boîtier
électrique. (Reportez-vous à « Connexion du câble d’alimentation ».)
●
Après ajustement, placez le câble de connexion et les tuyaux de
réfrigérant dans l’espace disponible sous l’unité intérieure.
●
La projection de l’unité intérieure doit s’encastrer dans la plaque
de montage.
Projection
Crochet
environ 15 cm
Tube de protection
Tuyau
d’évacuation
Câble de connexion
Partie
raccordée
Pour vous faciliter la
tâche, tirez cet ensemble
vers l’avant de l’appareil
pendant le raccordement
des tuyaux de réfrigérant.
Tuyau d’isolation thermique
Câble de
connexion
Tuyau de réfrigérant
Support temporaire
Vous êtes libre de choisir le côté (gauche ou droit) de l’installation du tuyau
d’évacuation des condensats. Pendant l’installation, véri ez la continuité du ux
des condensats de l’unité intérieure. (Toute négligence pourrait entraîner des
fuites d’eau.)
ATTENTION
Assurez-vous que le
tuyau d’évacuation
n’est ni desserré
ni plié.
ATTENTION
Installation du tuyau d’évacuation
MUR
(FR1) Ins RAK-60PPA-RAC-60WPA 1 12/6/12 2:12 PM
Joignez-vous à la conversation sur ce produit
Ici, vous pouvez partager ce que vous pensez du Toshiba RAC-60WPA Climatiseur. Si vous avez une question, lisez d’abord attentivement le mode d’emploi. La demande d’un mode d’emploi peut être effectuée en utilisant notre formulaire de contact.
répondre | Cela a été utile (0)
