Mode d’emploi Uebler X21 nano Porte-vélo

Mode d’emploi

- 1 -

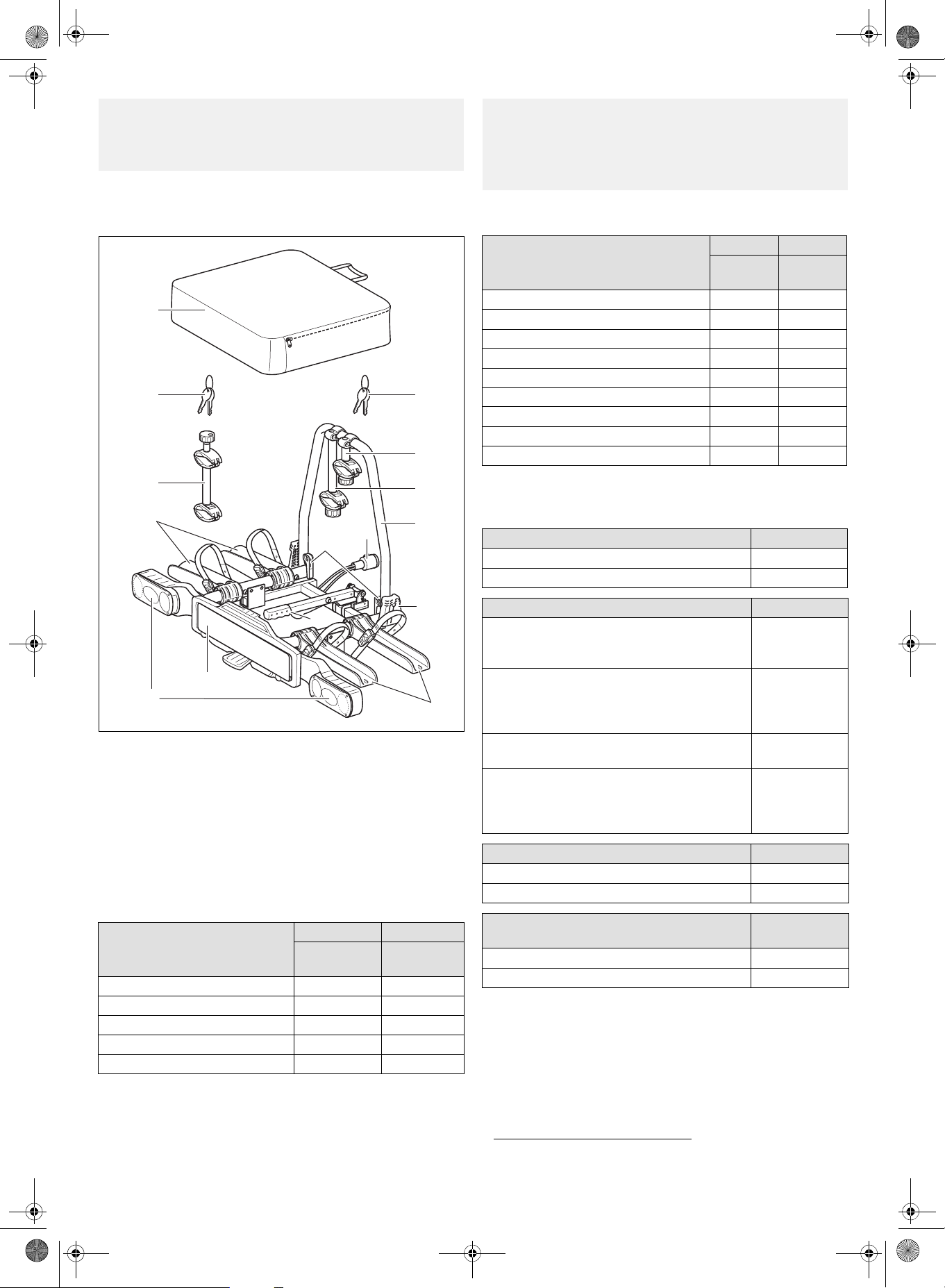

Synoptique des composants

Numéro des pièces

Porte-vélos d'attelage Uebler X21 nano pour 2 vélos

Réf. 15650

Porte-vélos d'attelage Uebler X31 nano pour 3 vélos

Réf. 15660

Numéro de réception CE

e11*74/483*2007/15*0234*00

Matériel livré

Désignation des pièces

Caractéristiques techniques

1

voir plaque signalétique sur le dispositif d'attelage

2

non admissible

Outillage nécessaire

• Tournevis

1

Remarque

La description et l'illustration du montage et de l'utilisation se

réfèrent au porte-vélos Uebler X21 nano. Procéder de manière

logiquement semblable pour le porte-vélos Uebler X31 nano.

Désignation

X21 nano X31 nano

Nombre

d'unités

Nombre

d'unités

1 Sac 1 1

2 Porte-vélos 1 1

3 Bras de fixation 3er vélo – 1

4 Clé pour bras de serrage 2 2

5 Clé pour bras de fixation 4 6

54

7

2

13

12

6

11

10

1

3

14

9

8

8

M+P-25A-0035

Remarques

Sous réserve de modifications du matériel livré.

Faire effectuer la réparation ou le remplacement de pièces par un

atelier spécialisé. Utiliser exclusivement les pièces de rechange

d'origine disponibles auprès de votre revendeur spécialisé.

Désignation

X21 nano X31 nano

Nombre

d'unités

Nombre

d'unités

6 Dispositif de serrage rapide 2 2

7 Arceau du porte-vélos 1 1

8 Rails porte-roue 4 6

9 Feux arrière 2 2

10 Bras de fixation 1er vélo 1 1

11 Bras de fixation 2er vélo 1 1

12 Bras de serrage 1 1

13 Fiche pour dispositif d'éclairage 1 1

14 Porte-plaque d'immatriculation 1 1

Poids à vide

Uebler X21 nano, pour 2 vélos maximum 13 kg environ

Uebler X31 nano, pour 3 vélos maximum 16 kg environ

Charge maximum (capacité de charge)

Uebler X21 nano, à partir d'une valeur D

1

de

5,3 kN

- pour une charge d'appui verticale de 50 kg min. 35 kg

Uebler X21 nano, à partir d'une valeur D

1

de

6,7 kN

- pour une charge d'appui verticale de 50 kg min.

- pour une charge d'appui verticale de 75 kg min.

37 kg

60 kg

Uebler X31 nano, à partir d'une valeur D-Wert

1

de 5,3 kN

--

2

Uebler X31 nano, à partir d'une valeur D

1

de

6,7 kN

- pour une charge d'appui verticale de 50 kg min.

- pour une charge d'appui verticale de 75 kg min.

34 kg

54 kg

Alimentation électrique

Uebler X21 nano, pour 2 vélos maximum 13 broches, 12 V

Uebler X31 nano, pour 3 vélos maximum 13 broches, 12 V

Diamètre de tube maximal des cadres de

vélo

Tube rond 80 mm

Tube ovale 80x45 mm

1. Pour la fixation de la plaque d'immatriculation

Basisträger_hoch.fm Seite 1 Dienstag, 8. März 2011 11:28 11
