*NO INCLUIDO
Los dibujos pueden no coincidir exacta-
mente con el artefacto incluido.
Sin embargo, las instrucciones de insta-
lación se aplican a este artefacto.

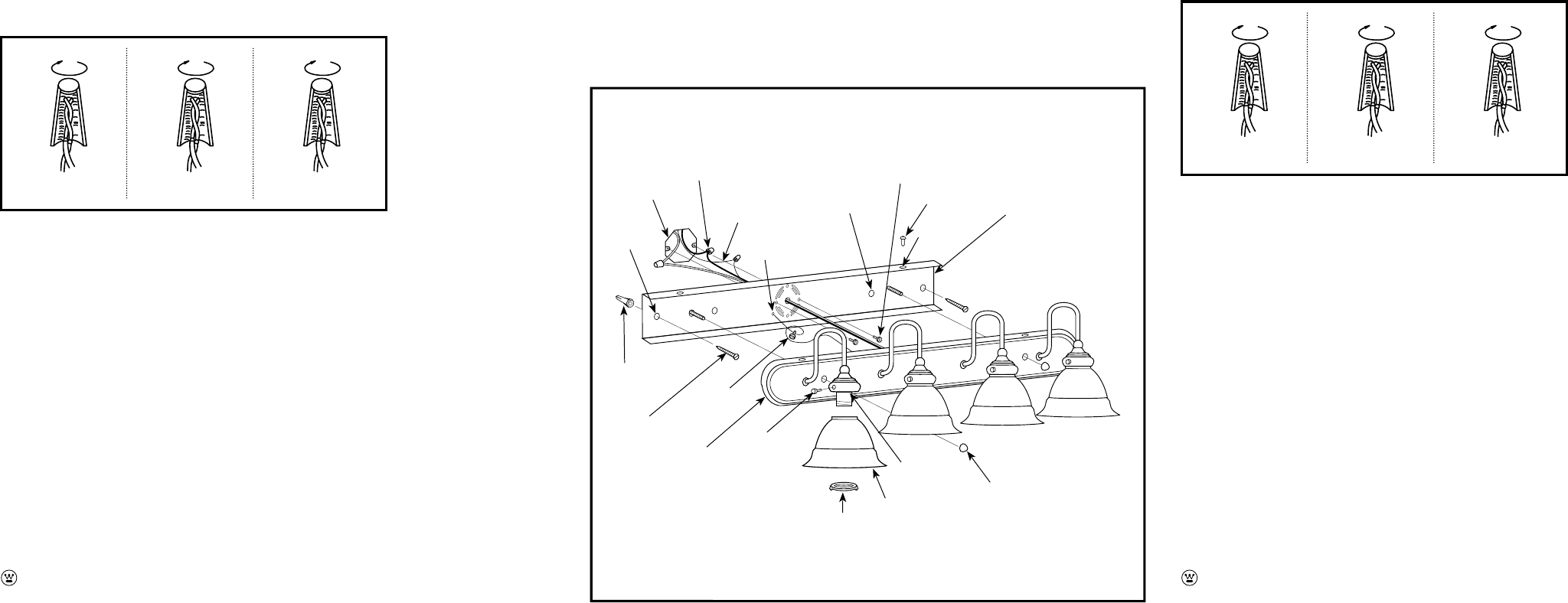

FIGURA 1.
GARANTÍA LIMITADA DE CINCO AÑOS
Este producto de Westinghouse Lighting está garantizado contra defectos de materiales y fabricación
por un período de cinco años a partir de la fecha de compra. Esta garantía reemplaza toda otra garantía
expresa o implícita.
La presente garantía no cubre desperfectos originados como resultado de actos de la naturaleza tales
como daños producidos por un rayo, o por corrosión y decoloración de los componentes, así como
tampoco cubre los desperfectos ocasionados por uso indebido, instalación inadecuada, cambios de
tensión, o intervención de terceros.
Esta garantía no cubre los gastos de desmontaje y reinstalación del artefacto.
Si este producto falla por cualquier razón cubierto por la garantía, póngase en contacto con nosotros
por llamada gratuita al:1-888-417-6222.
ADVERTENCIA:
UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR LESIONES.
Lea y siga las instrucciones exactamente como se indica. Si las instrucciones no son claras, no
proceda con la instalación. Consulte a un electricista certificado. Lea todas las instrucciones
antes de comenzar. Para que este artefacto funcione sin riesgos, es esencial realizar correcta-
mente el cableado. Al cortar o perforar una pared o el cielo raso, no dañe el cableado eléctrico,
las instalaciones de gas o de agua. Si alguno de los componentes del artefacto o cableado está
dañado, no instale el artefacto. Devuélvalo al lugar donde lo compró.
NOTA: Para artefactos con tomacorriente de tierra de conveniencia.
ADVERTENCIA: “Este artefacto emplea un tomacorriente de tierra y no se debe conectar a un
tomacorriente de dos cables que no tiene puesta a tierra.”
Sólo para artefactos provistos con advertencias sobre cables de alimentación para 75º C o 90º C
(estas advertencias aparecen en la etiqueta U.L. y en el cartón de embalaje).
Peligro de incendio. La mayoría de las casas construidas antes de 1985 tienen cables de aliment-
ación clasificados para 60° C. Antes de la instalación, consulte a un electricista certificado.
INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE ILUMINACIÓN PARA INTERIORES
Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto ha sido diseñado
para brindarle muchos años de belleza y servicio. Si tiene preguntas y comentarios, visitepor favor
www.westinghouselighting.com/contact-us.
NOTA: Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las partes
requeridas (consulte la figura 1) antes de descartar los materiales de empaque.
Manual del Usuario
Instrucciones para la insalación
de la lámpara para interiores
ANILLO DE
SUJECION (N)
TUERCAS
TAPA (B1)
*PANTALLA
DE VIDRIO (L)
SOPORTE (M)
TORNILLOS DE
MARIPOSA (N1)
ANCLAJES DE
PARED (A)
TORNILLO
VERDE DE
TIERRA (H)
ORIFICIO
LATERAL (I)
TORNILLOS CAJA
DE EMBUTIR (P)
PLACA DE
MONTAJE (C)
TORNILLO (K))
CABLE DE
TIERRA
CONECTORES
DE ROSCA (G)
PIECE D’ANCRAGE
MURALE (E)
ORIFICIOS DE
SUPORTE
ADICIONAL (F)
*CAJA DE
EMBUTIR (J)
AGUJEROS
EXTERIORES (O)
ANILLO DE
SUJECION (B)
AGUJEROS DE
MONTAJE
INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE
Mise en Garde: À utiliser à l’intérieur seulement.
1. Replacez la plaque avant (A) par-dessus la plaque de fixation (C) et fixez bien en place à l’aide des vis de
rétention (B) ou des écrous capuchons (B1).
2. Placez le(s) globe(s) de verre (L) dans le(s) support(s) (M) et fixez en place à l’aide de la (les) bague(s) de
rétention (N) ou des vis à clé (N1) (s’il y a lieu).
3. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.
4. Remettez l’interrupteur de la boîte de fusibles à « ON ».
INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT
NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des
fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. En commençant par les côtés et en travaillant en angle, enlevez la couche protectrice (s’il y a lieu) de la plaque
avant (A) (voir fig. 1).
3. Retirez les vis de rétention (B) de la partie supérieure de la plaque avant (A) ou les écrous capuchons (B1) de la
plaque avant (A) et séparez la plaque de fixation (C) de la plaque avant (A).
4. Placez le côté plat de la plaque de fixation (C) contre le mur à l’endroit de fixation et mar quez les trous
extérieurs (O) à l’aide d’un crayon.
NOTA : Assurez-vous que la plaque de fixation (C) est parfaitement à niveau afin que l’appareil soit droit quand
il sera suspendu.
5. Percez un trou de 3 mm (1/8 de po) où se trouve chaque marque de crayon et insérez la pièce d’ancrage
murale (E), en frappant doucement avec un marteau.
NOTA : Pour plus de soutien, vous pouvez utiliser des ancrages et des vis dans les trous de soutien
supplémentaires (F).
6. Faites passer les fils de la boîte de sortie de courant par l’ouverture centrale de la plaque de fixation (C).
7. Placez la plaque de fixation (C) en vous assurant que les trous extérieurs (O) sont par-dessus les boulons (E),
et fixez en place à l’aide des vis (K) ou bien attachez la plaque de fixation (C) à la boîte de sortie de courant (J),
à l’aide des vis de la boîte de sortie de courant (P) (s’il y a lieu).
8. Identifiez la couleur des fils de votre appareil d’éclairage (la figure 2).
9. Connectez le fil noir de l’appareil d’éclairage au fil noir (fil sous tension) de la boîte de sortie près du capuchon
de con
nexion (G); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (G)
avec du
ruban isolant.
10.Connectez le fil blanc de l’appareil d’éclairage au fil blanc (fil compensateur) de la boîte de sortie près du
capuchon de connexion (G); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion
(G) avec du ruban isolant.
11. Vissez en partie la vis verte de mise à la terre (H) dans le trou latéral (I) se trouvant sur la plaque de fixation (C)
(voir fig. 1).
12.Enveloppez le fil de mise à la ter
re de l’appareil d’éclairage autour de la tige verte de la vis de mise
à la terre (H)
tout en laissant suffisamment de fil; puis connectez l’excès de fil de mise à la terre de l’appareil d’éclairage
avec le fil de mise à la terre de la boîte de sortie près du capuchon de connexion (G) (le cas échéant); puis,
pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (G) avec du ruban isolant.
13. Serrez la vis verte de mise à la terre (H). Ne serrez pas outre mesure.
14. Enfouissez les fils dans la boîte de sortie de courant (J).
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under licensee by Westinghouse Lighting. All rights reserved. Made in China
INSTRUCCIONES DE MONTAJE DEL ARTEFACTO
Advertencia: Este artefacto es para uso en interiores solamente.
1. Vuelva a colocar la placa delantera (A) sobre la placa de montaje (C) y asegúrelas con los tornillos de sujeción
(B) o con las tuercas tapa (B1).
2. Coloque la(s) pantalla(s) de vidrio (L) en el(los) soporte(s) (M) y asegúrela(s) con el(los) anillo(s) de sujeción (N)
o los tornillos de mariposa (N1) (si corresponde).
3. Instale la(s) lámpara(s). No exceda el vataje recomendado.
4. Conecte nuevamente el suministro eléctrico en la caja de fusibles.
INSTRUCCIONES DE MONTAJE Y CABLEADO
NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de tierra.
Estos artefactos cumplen con todas las especificaciones U.L.
1. Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga eléctrica.
2. Comenzando desde los lados y trabajando en forma de ángulo, quite el recubrimiento protector (si
corresponde) de la placa delantera (A) (vea la Fig. 1).
3. Quite los tornillos de sujeción (B) de la parte superior de la placa delantera (A) o las tuercas tapa (B1) de la
placa delantera (A) y separe la placa de montaje (C) de la placa delantera (A).
4. Coloque la parte plana de la placa de montaje (C) contra la pared en el lugar de montaje y marque con un
lápiz la posición de los orificios exteriores (O).
NOTA: La placa de montaje (C) debe estar nivelada para que al colgarlo, el artefacto quede derecho.
5. Perfore un agujero de 3 mm (1/8 pulg.) en cada marca hecha con lápiz e inserte los anclajes de pared (E) gol
peándolos suavemente con un martillo
NOTA: Para obtener mayor soporte, también se puede colocar los anclajes de pared y los tornillos en los
orificios de soporte adicional (F).
6. Pase los cables de la caja de embutir a través de la abertura central de la placa de montaje (C).
7. Coloque la placa de montaje (C) con los orificios exteriores (O) sobre los anclajes de pared (E) y asegúrela con
los tornillos (K) o asegure la placa de montaje (C) a la caja de embutir (J) usando los tornillos correspondientes
(P) (si corresponde).
8. Identifique el color de los cables de su artefacto (vea la figura 2).
9. Conecte el cable negro del artefacto con el cable negro (cable vivo) de la caja de embutir usando el conector
para cables (G). Luego, enrolle el conector para cables (G) con cinta aislante para una conexión más segura.
10. Conecte el cable blanco del artefacto con el cable blanco (cable neutro) de la caja de embutir usando el
conector para cables (G). Luego, enrolle el conector para cables (G) con cinta aislante para una conexión más
segura.
11.
E
nrosque parcialmente el tornillo verde de tierra (H) en el orificio lateral (I) de la placa de montaje (C) (vea la Fig. 1).
12. Enrolle el cable de tierra del artefacto alrededor del vástago del tornillo verde de tierra (H) dejando bastante
excedente de cable, luego conecte el excedente de cable de tierra del artefacto con el cable de tierra de la
caja de embutir us
ando un conector para cables (G) (si corresponde). Luego, enrolle el conector para c
ables (G)
con cinta aislante para una conexión más segura.
13. Ajuste el tornillo verde de tierra (H). No los apriete demasiado.
14. Introduzca los cables dentro de la caja de embutir (J).
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under licensee by Westinghouse Lighting. All rights reserved. Made in China
MISE EN GARDE
Coupez le courant au site de montage avant de commencer l’installation.
Assurez-vous de suivre les instructions de montage exactement comme illustré afin que
l’appareil d’éclairage soit installé de façon sécuritaire.
NETTOYAGE ET ENTRETIEN
Pour nettoyer, essuyez l’appareil avec un linge doux. Nettoyez le verre à l’aide d’un savon doux. Les nettoyants
chimiques risquent de décolorer le fini de l’appareil d’éclairage. N’utilisez pas de tampons ou de poudre à
récurer, de laine d’acier ou de papier abrasif pour nettoyer cet appareil d’éclairage.
NOTICE POUR LES LUMINAIRES QUI SONT EN LAITON MASSIF.
Votre luminaire en laiton massif, fabriqué à la main, a été enduit et cuit avec un laque acrylique permanente
qui lui donne une protection maximum contre les intempéries. Cependant avec le temps, la brillance du laiton
va ternir et laisser place a une authentique finition laiton antique. Pour garder votre luminaire en laiton massif
comme neuf pour les années à venir, il faut appliquer régulièrement sur toutes les surfaces métalliques une cire
pour voiture non abrasive et de bonne qualité, cela lui donnera une protection supplémentaire.
COMMANDE DE PIÈCES
Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de
remplacement. Les pièces disponibles peuvent être commandées à l’endroit où vous avez acheté votre appareil
d’éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
FIGURE 2.
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Noir
FILS DE
LA MAISON:
Noir
(Chargé)
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Blanc
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Cuivre Pelées
(Mise à la terre)
FILS DE
LA MAISON:
Blanc
(Neutre)
FILS DE
LA MAISON:
Cuivre Pelées
(Mise à la
terre)
CÓMO SOLICITAR PARTES DE REPUESTO
Conserve este manual para futura referencia y para pedir partes de repuesto. Puede pedir todas las partes de
repuesto en el lugar donde compró el artefacto. Al solicitar partes, use exactamente los mismos términos que
aparecen en la ilustración.
ADVERTENCIA:
Desconecte el suministro eléctrico al sitio de montaje antes de comenzar la instalación.
Se deben seguir las instrucciones de montaje exactamente como se indican para que el
aparato tenga un soporte seguro.
LIMPIEZA Y CUIDADO
Limpie el artefacto con un paño suave. Limpie el cristal con jabón suave. El rocío de productos químicos de
limpieza puede decolorar el acabado del artefacto. No use almohadillas o polvos para fregar, lana de acero o
papel abrasivo para limpiar este artefacto.
NOTA PARA ARTEFACTOS DE LATÓN SÓLIDO:
Su artefacto de iluminación de latón sólido hecho a mano está recubierto con una laca acrílica horneada de
larga duración que lo protege contra las inclemencias climáticas. Con el paso del tiempo, el latón irá perdiendo
su brillo y el artefacto lucirá un auténtico acabado de latón estilo antiguo. Para que el artefacto de latón sólido
luzca nuevo durante varios años, aplique regularmente cera para automóviles de buena calidad no abrasiva
sobre todas las superficies metálicas para brindarle una capa protectora adicional.
FIGURA 2.
CABLES DEL
ARTEFACTO:
Negro
CABLES DE
LA CASA:
Negro
(vivo)
CABLES DEL
ARTEFACTO:
Blanco
CABLES DEL
ARTEFACTO:
Cobre Pelado
(de tierra)
CABLES DE
LA CASA:
Blanco
(neutro)
CABLES DE
LA CASA:
Cobre Pelado
(de tierra)
Loading…
Évaluation
Dites-nous ce que vous pensez du Westinghouse 6301500 Lampe en laissant une note de produit. Vous voulez partager vos expériences avec ce produit ou poser une question ? Veuillez laisser un commentaire au bas de la page.En savoir plus sur ce mode d’emploi
Nous comprenons qu’il est agréable d’avoir un mode d’emploi papier pour vos Westinghouse 6301500 Lampe. Vous pouvez toujours télécharger le mode d’emploi depuis notre site Web et l’imprimer vous-même. Si vous souhaitez disposer d’un mode d’emploi original, nous vous recommandons de contacter Westinghouse. Ils pourront peut-être fournir un mode d’emploi original. Recherchez-vous le mode d’emploi de votre Westinghouse 6301500 Lampe dans une autre langue ? Choisissez votre langue préférée sur notre page d’accueil et recherchez le numéro de modèle pour voir si nous l’avons disponible.
Caractéristiques
| Marque | Westinghouse |
| Modèle | 6301500 |
| Catégorie | Lampes |
| Type de fichier | |
| Taille du fichier | 0.61 MB |
Tous les modes d’emploi pour Westinghouse Lampes
Plus de modes d’emploi de Lampes
Foire aux questions sur Westinghouse 6301500 Lampe
Notre équipe d’assistance recherche des informations utiles sur les produits et des réponses aux questions fréquemment posées. Si vous trouvez une inexactitude dans notre foire aux questions, veuillez nous le faire savoir en utilisant notre formulaire de contact.
Tous les éclairages LED sont-ils gradables ? Vérifié
Non, toutes les lumières LED ne sont pas gradables. Ceci est indiqué sur l’emballage ou sur la lampe elle-même.
Cela a été utile (462) En savoir plusJ'ai inséré une nouvelle ampoule dans ma lampe mais elle ne s'allume pas, pourquoi ? Vérifié
Certaines lampes sont conçues pour des sources lumineuses d'une puissance spécifique. Lorsqu'on insère une source de lumière qui nécessite une puissance supérieure à celle que la lampe peut fournir, il est possible que la lumière ne s'allume pas. Si la lampe fournit une puissance beaucoup plus élevée que celle pour laquelle la source lumineuse est conçue, la source lumineuse peut griller.
Cela a été utile (315) En savoir plusPourquoi la couleur de la lumière est-elle importante ? Vérifié
Cela a été utile (255) En savoir plus
Qu’est-ce que le lumen ? Vérifié
Le lumen est une unité de mesure pour la quantité totale de lumière visible émise par une source.
Cela a été utile (190) En savoir plusQuelles bases de vis existent ? Vérifié
Dans le monde entier, il existe de nombreux types de douilles, mais la plupart d’entre elles sont basées sur la vis Edison, indiquée par la lettre E. Dans la plupart des pays, les bases de vis E27 et E14 sont standard. Aux États-Unis, les normes E26, E17, E12 et E10 sont standard.
Cela a été utile (142) En savoir plusQue disent les watts de ma lampe ? Vérifié
Le watt est une unité de mesure de la consommation d’électricité. Les lampes qui produisent plus de lumière utilisent généralement plus de watts, mais pour comparer le rendement lumineux, vous devriez toujours utiliser le lumen.
Cela a été utile (113) En savoir plusQue signifie « LED » ? Vérifié
« LED » signifie « Light-Emitting Diode » (diode électroluminescente). De la lumière est émise en faisant passer du courant à travers un semi-conducteur dans la bonne direction.
Cela a été utile (98) En savoir plus
Joignez-vous à la conversation sur ce produit
Ici, vous pouvez partager ce que vous pensez du Westinghouse 6301500 Lampe. Si vous avez une question, lisez d’abord attentivement le mode d’emploi. La demande d’un mode d’emploi peut être effectuée en utilisant notre formulaire de contact.
