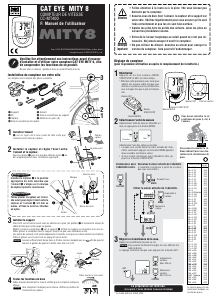

Mode d’emploi Cateye CC-MT400 Mity 8 Compteur vélo

Mode d’emploi

5

3

Remarque

importante

Attention

• Faîtes attention à la route ou à la piste ! Ne vous laissez pas

distraire par le compteur.

• Assurez-vous de bien fixer l’aimant, le capteur et le support sur

votre vélo. Vérifiez régulièrement pour vous assurer qu’ils sont

fixés correctement et que les vis sont bien serrées.

• Gardez les piles hors de portés des enfants. Jetez les piles en

suivant les procédures locales.

• Evitez de le laisser longtemps au soleil quand ce n’est pas né-

cessaire. Ne jamais essayer d’ouvrir le compteur.

•Ne pas utiliser de diluant, benzène ou alcool pour essuyer la

surface du compteur. Cela pourrait l’endommager.

Réinitialisé

Appuyez sur les trois boutons (MODE,

START/STOP et SET) en même temps.

* Effectuez cette procédure sans faute pour

obtenir une mesure stable lorsque vous

utilisez ce système pour la première fois,

puis à chaque fois que la pile est rempla-

cée.

Réglage du compteur

(pour la première utilisation ou après le remplacement de la batterie.)

1

Commencez avec

l’odomètre à zéro.

Conservez la valeur actuelle de l’odomètre

(L’odomètre commence à partir de la valeur

que vous avez entrée.)

SET

MODE

MODE

ST/STOP

ST/STOP

Réglez la circonférence de la roue.

Réglez la circonférence du pneu en cm.

Remarque

Vous pouvez facilement la régler en vous référant à la

table de droite.

Le réglage se termine lorsque vous appuyez sur le bouton SET.

3

Augmentez le

nombre.

Max. 300 cm

Réduisez le

nombre

Min. 100 cm

La préparation est terminée.

(A ce point, l’écran affichera la mesure du temps)

* Le mode auto est activé (ON).

Bouton MODE

Bouton START/STOP

Bouton SET

!

L(cm)

14 x 1.50 102

14 x 1.75 106

16 x 1.50 119

16 x 1.75 120

18 x 1.50 134

18 x 1.75 135

20 x 1.75 152

20 x 1-3/8 162

22 x 1-3/8 177

22 x 1-1/2 179

24 x 1 175

24 x 3/4

Tubulaire

178

24 x 1-1/8 179

24 x 1-1/4 191

24 x 1.75 189

24 x 2.00 192

24 x 2.125 196

26 x 7/8 192

26 x 1(59) 191

26 x 1(65) 195

26 x 1.25 195

26 x 1-1/8 190

26 x 1-3/8 207

26 x 1-1/2 210

26 x 1.40 200

26 x 1.50 201

26 x 1.75 202

26 x 1.95 205

26 x 2.00 206

26 x 2.10 207

26 x 2.125 207

26 x 2.35 208

26 x 3.00 217

27 x 1 215

27 x 1-1/8 216

27 x 1-1/4 216

27 x 1-3/8 217

650 x 35A 209

650 x 38A 212

650 x 38B 211

700 x 18C 207

700 x 19C 208

700 x 20C 209

700 x 23C 210

700 x 25C 211

700 x 28C 214

700 x 30C 217

700 x 32C 216

700C Tubulaire 213

700 x 35C 217

700 x 38C 218

700 x 40C 220

L cm

SET

ST/STOP

MODE

Point de contact

Sélectionnez l’unité de mesure

Sélectionnez l’unité de mesure, kilomètre ou

mile, en appuyant sur le bouton MODE.

2

MODE

Sélectionnez l’une des options suivantes :

• Lorsque vous voulez entrer la valeur actuelle de l’odo-

mètre, continuez à appuyer sur le bouton MODE pendant

deux secondes et entrez la valeur.

• Si vous voulez commencer avec l’odomètre à zéro, ap-

puyer sur le bouton START/STOP.

Kilomètre

Mile

Bouton SET

Bouton MODE

Bouton

START/STOP

Entrez la valeur actuelle de l’odomètre.

Pendant 2 sec.

Augmentez le

nombre.

Déplacez la

virgule.

Vous devez connaître la cir-

conférence du pneu (L cm) à

l’avance.

Vous pouvez consulter le ta-

bleau indicatif pour une éva-

luation de la circonférence du

pneu.

Taille du pneu

La taille du pneu est habi-

tuellement indiquée sur

le coté des pneus.

®

3

2

1

Installation du compteur sur votre vélo

Le compteur est composé des pièces suivantes.

1

2

5

3

6

7

4

3

7

Remarque importante

Installez le capteur 3 à la position

appropriée de telle manière que

l’aimant 5 s’aligne sur la marque

du capteur quand la roue tourne.

Remarque importante

Faîtes pivoter le capteur sur la four-

che avant pour régler l’écart entre le

capteur et l’aimant 5 à 5 mm ou

moins, et fixez-le avec les attaches

en nylon.

Installez le support

Fixez le fil sur la fourche avant avec les attaches en nylon (les petites) 7 et enroulez-le autour du

câble de frein qui monte jusqu’au guidon.

Mettez la cale en caoutchouc 6 sur le support 1 et fixez le support sur le guidon avec une vis.

Faîtes glisser le compteur dans le support jusqu’à ce que vous entendiez un clic

Les points de contacts sont automatiquement connectés. Lorsque vous devez enlever le compteur,

faîtes-le glisser vers l’avant, tout en appuyant sur le levier.

Remarque

Laissez suffisamment de jeu dans le fil dans la zone marquée par un afin de pouvoir

tourner le guidon de gauche à droite sans tirer sur le fil.

Testez les fonctions de base

Faîtes tourner doucement la roue et vérifiez que le compteur indique la

vitesse.

Remarque

Si le compteur n’indique pas la vitesse, vérifiez la position de

l’aimant et du capteur.

4

3

5

1 Support

2 Fil

3 Capteur

4 Cale en caoutchouc du capteur

Centre

5 Aimant

6 Cale en caoutchouc du support

7 Attaches en nylon (5)

Fourche avant

3

2

1

Veuillez lire attentivement ces instructions avant d’essayer

d’installer et d’utiliser votre compteur CAT EYE MITY 8, afin

de comprendre les fonctions de ce produit.

Ne pas jeter ce manuel ; gardez-le dans un endroit facile d’accès.

MITY8

CAT EYE MITY 8

COMPTEUR DE VITESSE

CC-MT400

F: Manuel de l’utilisateur

Brev. US N° 4633216/4642606/5226340/5236759 brev. et brev. dessin

Copyright en cours © 2002 CAT EYE Co., Ltd.

5

Rayon

Faîtes tourner la roue avant.

OK

7

Fourche avant

Coté du

capteur

Moins de 5 mm

Marque

1

Glissière

1

6

Installez le capteur et réglez l’écart entre

l’aimant et le capteur.

Fixez le capteur 3 avec les grandes attaches nylon 7 au

bon emplacement et dans la direction approprié.

Installez l’aimant

5 sur un rayon de la roue avant de telle sorte que

l’aimant soit en face du capteur.

Levier
