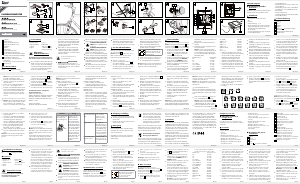

Mode d’emploi Crivit IAN 270550 Compteur vélo

Mode d’emploi

DE/AT/CH DE/AT/CH

DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH

DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH

DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH

FR/CH

FR/CH

actuelle. Appuyez de manière répétée sur la

touche MODE jusqu’à ce que le premier

chiffre recherché s’affiche.

Validez les entrées en appuyant sur la touche SET.

Recommencez le processus pour tous les

chiffres suivants. Vous accédez ensuite au

choix de l’intervalle de maintenance.

Appuyez de manière répétée sur la touche

MODE jusqu‘à affichage du nombre de kilo-

mètres souhaité après lesquels vous voulez

faire effectuer la prochaine révision de votre vélo

(affichage d‘intervalle de maintenance

14

).

Remarque: vous pouvez choisir entre 200,

400, 600 et 800 km ou milles.

Validez les entrées en appuyant sur la touche

SET. Vous accédez ensuite au choix de l’unité

de température.

Appuyez de manière répétée sur la touche

MODE jusqu’à ce que ºC ou ºF s’affiche sur

l’écran à cristaux liquides.

4

Attache-câbles

5

Couvercle du boîtier à piles de l’ordinateur de vélo

6

Ordinateur de vélo

7

Ecran à cristaux liquides

8

Témoin de fonctionnement

9

Affichage valeur fonction secondaire

10

Affichage valeur fonction principale

11

Touche MODE

12

Touche SET

13

Affichage balayage

14

Affichage intervalle de maintenance

15

Affichage de comparaison de vitesse

▲ supérieur à votre vitesse moyenne

▼ inférieur à votre vitesse moyenne

16

Affichage de tendance de vitesse :

Accélération – Rotation dans le sens anti-horaire

Décélération – Rotation dans le sens horaire

17

Affichage de l’usure des piles

Fahrradcomputer

zurücksetzen

Drücken und halten Sie gleichzeitig die MODE-

Taste

11

und SET-Taste

12

gedrückt, bis die

Anzeige {{----}} im LC-Display

7

erscheint.

Drücken und halten Sie nun die MODE-Taste

gedrückt. Sie können so die zuvor eingestellten

Grundeinstellungen anpassen (Sprache, Alter,

Gewicht, Zeit). Die übrigen gespeicherten

Daten werden (bis auf Gesamtfahrtzeit und

Gesamtkilometerzahl) gelöscht.

Batterie wechseln

Hinweis: Die Batterie des Fahrradcomputers muss

gewechselt werden, wenn die Batterieanzeige

17

im LC-Display

7

erscheint.

Drücken Sie die MODE-Taste

11

und SET-

Taste

12

gleichzeitig und halten Sie sie gedrückt,

bis die Anzeige {{----}} im LC-Display

7

erscheint.

Drücken Sie nun so häufig die MODE-Taste, bis

12 für das 12-Stundenformat oder 24 für das

24-Stunden-format im LC-Display erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der SET-

Taste. Sie gelangen nun zur Uhrzeiteinstellung.

Im LC-Display erscheint eine vierstellige Zahl.

Geben Sie nun die aktuelle Uhrzeit ein. Drücken

Sie dazu so häufig die MODE-Taste, bis die

gewünschte Zahl als erste Ziffer erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste.

Wiederholen Sie diesen Vorgang für alle folgen-

den Ziffern. Sie gelangen nun zur Auswahl des

Wartungs-Intervalls.

Drücken Sie nun so häufig die MODE-Taste, bis

die von Ihnen gewünschte Kilometerzahl ange-

zeigt wird, nach der Sie die nächste Wartung

Ihres Fahrrades durchführen lassen wollen

(Wartungsintervall-Anzeige

14

).

– Geschwindigkeitstrend

– Fahrtzeit-Timer (max. 9:59:59) (Countdown oder

vorwärts zählend)

– K

ilometerzähler (Countdown oder vorwärts zählend)

– Gesamtkilometer- und Gesamtfahrtzeitanzeiger

– Kalorienzähler

– Fettverbrennungsanzeige

– Scan-Anzeige (Funktionen werden durchgeschaltet)

– Hintergrundbeleuchtung

Teilebeschreibung

1a

Halterung

1b

Sensor

1c

Dämpfung

2

Magnet

3

Batterie 3 V , Typ CR2032 Knopfzelle

4

Kabelbinder

5

Batteriefachdeckel Fahrradcomputer

6

Fahrradcomputer

FR/CH

Validez les entrées en appuyant sur la touche

SET. Vous accédez ensuite à la saisie du poids.

Un numéro à trois chiffres s’affiche sur l’écran

à cristaux liquides. Saisissez votre poids.

Appuyez de manière répétée sur la touche

MODE jusqu’à ce que le premier chiffre

recherché s’affiche (voir Fig. K).

Validez les entrées en appuyant sur la touche SET.

Recommencez le processus pour tous les

chiffres suivants. Vous accédez ensuite au

choix du système horaire.

Appuyez de manière répétée sur la touche

MODE jusqu’à ce que 12 pour le format

horaire 12 heures ou 24 pour le format

horaire 24 heures s’affiche sur l’écran à cris-

taux liquides.

Validez les entrées en appuyant sur la touche

SET. Vous accédez ensuite au réglage de l’heure.

Un numéro à quatre chiffres s’affiche sur l’écran

à cristaux liquides. Saisissez à présent l’heure

– Tendance de vitesse

– Compteur horaire (max. 9:59:59) (compte à

rebours ou croissant)

– Compteur kilométrique (compte à rebours ou

croissant)

– Afficheur-totaliseur kilomètres et trajet

– Compteur de calories

– Affichage combustion de graisse

– Affichage balayage (toutes les fonctions sont

mises en communication)

– Rétroéclairage

Description des pièces

et éléments

1a

Support

1b

Capteur

1c

Amortissement

2

Aimant

3

Pile 3 V , type pile-bouton CR2032

FR/CHDE/AT/CH

Hintergrundlicht verwenden

Drücken Sie die SET-Taste

12

, um das Hinter-

grundlicht vorübergehend einzuschalten. Das

Hintergrundlicht erlischt nach einiger Zeit auto-

matisch.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste.

Wiederholen Sie diesen Vorgang für die fol-

gende Ziffer. Sie gelangen nun zur Auswahl

Gewichtsmaßeinheit.

Drücken Sie nun so häufig die MODE-Taste, bis

EINST KG oder EINST LB im LC-Display erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der SET-

Taste. Sie gelangen nun zur Gewichtseingabe.

Im LC-Display erscheint eine dreistellige Zahl.

Geben Sie nun Ihr Gewicht ein. Drücken Sie

dazu so häufig die MODE-Taste, bis die

gewünschte Zahl als erste Ziffer erscheint

(siehe Abb. K).

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste.

Wiederholen Sie diesen Vorgang für alle folgen-

den Ziffern. Sie gelangen nun zur Auswahl des

Zeitsystems.

Fahrradcomputer

Bestimmungsgemäßer

Gebrauch

Das Produkt ist zur Verwendung als Fahrradcompu

ter

bestimmt. Nicht für den gewerblichen Einsatz.

Funktionen

– Menüsprachen: GB, DE, FR, NL, IT, ES

– Uhr

– Stoppuhr

– Temperaturanzeige °C / °F

– Memory-Funktion für min. und max. Temperatur

– Fahrgeschwindigkeitsanzeige (0–99,9 km / h)

– Durchschnittsgeschwindigkeitsanzeige

(0–99,9 km / h)

– Höchstgeschwindigkeitsanzeige (0–99,9 km / h)

– Geschwindigkeitsvergleich

FR/CH FR/CH FR/CH FR/CH FR/CH FR/CH FR/CH FR/CH FR/CH

FR/CH

7

LC-Display

8

Funktionsanzeige

9

Anzeige des Zweitfunktionswerts

10

Anzeige des Hauptfunktionswerts

11

MODE-Taste

12

SET-Taste

13

SCAN-Anzeige

14

Anzeige Wartungs-Intervall

15

Geschwindigkeitsvergleichsanzeig

e

▲ höher als Ihre Durchschnittsgeschwindigkeit

▼ niedriger als Ihre Durchschnittsgeschwindigkeit

16

Geschwindigkeitstrend-Anzeige:

Beschleunigung – Drehung gegen den

Uhrzeigersinn

Entschleunigung – Drehung im Uhrzeigersinn

17

Batterieanzeige

Technische Daten

Batterie: 3 V (CR2032 Knopfzelle)

Lieferumfang

1 Fahrradcomputer

1 Halterung Fahrrad-

computer

1 Magnet

1 Sensor

6 Kabelbinder

1 Batterie 3 V

, Typ

CR2032 Knopfzelle

1 Bedienungsanleitung

Allgemeine

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE

UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Dieses Gerät kann von Kindern ab 8 Jahren und

darüber sowie von Personen mit verringerten phy-

sischen, sensorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und Wissen benutzt

werden, wenn sie beaufsichtigt oder bezüglich

des sicheren Gebrauchs des Gerätes

unterwiesen wurden und die daraus resultieren-

den Gefahren verstehen. Kinder dürfen nicht mit

dem Gerät spielen. Reinigung und Benutzerwar-

tung dürfen nicht von Kindern ohne Beaufsichti-

gung durchgeführt werden.

Bitte beachten Sie, dass die Garantie keine

Schäden abdeckt, die durch unsachgemäße

Handhabung, Nichtbeachtung der Betriebs-

und Sicherheitshinweise oder Gebrauch durch

Unbefugte entstehen.

Sicherheitshinweise

zu Batterien

LEBENSGEFAHR!

Batterien können verschluckt werden, was

lebensgefährlich sein kann. Nehmen Sie sofort

ärztliche Hilfe in Anspruch, wenn eine Batterie

verschluckt wurde.

Entfernen Sie die Batterie, wenn Sie das Produkt

längere Zeit nicht verwenden, aus dem Gerät.

VORSICHT! EXPLOSIONSGE-

FAHR! Laden Sie Batterien niemals

wieder auf!

VORSICHT! EXPLOSIONSGE-

FAHR! Tauschen Sie immer alle

Batterien gleichzeitig aus und ver-

wenden Sie nur Batterien gleichen Typs.

Entfernen Sie eine erschöpfte Batterie umgehend

aus dem Gerät. Es besteht erhöhte Auslaufgefahr!

A

chten Sie beim Einlegen auf die richtige Polarität!

Halten Sie die Batterie von Kindern fern, werfen

Sie die Batterie nicht ins Feuer, schließen Sie

die Batterie nicht kurz und nehmen Sie sie nicht

auseinander.

Falls die Batterie in Ihrem Gerät ausgelaufen

sein sollte, entnehmen Sie diese sofort, um

Schäden am Gerät vorzubeugen!

Vermeiden Sie den Kontakt mit Haut, Augen und

Schleimhäuten. Bei Kontakt mit Batteriesäure

spülen Sie die betroffene Stelle mit reichlich

Wasser ab und / oder suchen Sie einen Arzt auf!

Vor der Inbetriebnahme

Entfernen Sie vor dem ersten Gebrauch die Schutz-

folie vom LC-Display

7

.

Hinweis: Dieses Produkt sollte nicht an einem

E-Bike verwendet werden. Der Motor könnte

Funktionsstörungen am Produkt auslösen.

Batterie einlegen

Gehen Sie zum Einlegen der Batterie

3

vor,

wie in Abb. A dargestellt.

Verwenden Sie zum Öffnen des Batteriefachs

eine Münze. Drehen Sie mit dieser den Batte-

riefachdeckel gegen den Uhrzeigersinn.

Achten Sie darauf, die Batterie korrekt in das

Batteriefach einzulegen (Polarität). Die richtige

Polarität wird im Batteriefach angezeigt.

Drehen Sie den Batteriefachdeckel mit der

Münze gegen den Uhrzeigersinn auf das Bat-

teriefach, um dieses zu schließen.

Scannen Sie einfach mit Ihrem

Smartphone den QR-Code und

sehen Sie im Video wie Sie das

Produkt montieren.

Fahrradcomputer anbringen

Gehen Sie zum Anbringen des Gerätes vor,

wie in den Abbildungen B bis I dargestellt.

Hinweis: Achten Sie auf eine korrekte Anbringung

des Kabels. Es darf sich nicht in den Speichen ver-

fangen oder an diesen entlang schleifen.

Inbetriebnahme

Grundeinstellungen vornehmen

Hinweis: Nach dem Einsetzen der Batterie

3

schal-

tet sich das LC-Display

7

nach ca. 2 Sekunden auto-

matisch ein. Sie gelangen direkt zur Sprachauswahl.

Drücken Sie so häufig die MODE-Taste

11

, bis

die gewünschte Sprache erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste

12

. Sie gelangen automatisch zur

Auswahl des Anwendungsprofils.

Drücken Sie so häufig die MODE-Taste, bis das

gewünschte Anwendungsprofil (FORTGES

(Fortgeschritten) oder EINFACH) erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste. Sie gelangen nun zur Auswahl der

Reifengröße (REIFENGR).

Im LC-Display erscheint eine vierstellige Zahl.

Geben Sie nun den Reifenumfang Ihres Rades

in mm ein. Drücken Sie dazu so häufig die

MODE-Taste, bis die gewünschte Zahl als erste

Ziffer erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste.

Wiederholen Sie diesen Vorgang für jede der

drei folgenden Ziffern.

Hinweis: Sie können Ihren Rei

fenumfang

ermitteln, indem Sie

den Reifendurchmesser mit

3,1416 multiplizieren. In der folgenden

Liste

können Sie die Reifenum

fänge der gängigsten

Fahrradreifen finden.

Reifendurchmesser Reifenumfang

20” 1598 mm

22” 1759 mm

24” 1916 mm

26” (650 A) 2073 mm

26,5” (Tubular) 2117 mm

26,6” (700x25C) 2124 mm

26,8” (700x28C) 2136 mm

27” (700x32C) 2155 mm

28” (700B) 2237 mm

ATB24”x1,75 1888 mm

ATB26 x1,4 1995 mm

ATB26 x1,5 2030 mm

ATB26 x1,75 2045 mm

ATB26x2 (650B) 2099 mm

27”x1 2138 mm

27”x1 1 / 4 2155 mm

Wählen Sie als nächstes die von Ihnen ge-

wünschte Längenmaßeinheit und Geschwindig-

keit aus. Drücken Sie dazu so häufig die

MODE-Taste, bis EINST KM KMH oder

EINST M MPH im LC-Display erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste. Sie gelangen nun zur Alterseingabe.

Im LC-Display erscheint eine zweistellige Zahl.

Geben Sie nun Ihr Alter ein. Drücken Sie dazu

so häufig die MODE-Taste, bis die gewünschte

Zahl als erste Ziffer erscheint.

Hinweis: Zur Auswahl stehen Ihnen 200,

400, 600 und 800 km bzw. Meilen.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste. Sie gelangen nun zur Auswahl der

Temperatureinheit.

Drücken Sie nun so häufig die MODE-Taste,

bis °C oder °F im LC-Display erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der SET-

Taste. Die Grundeinstellung ist damit abgeschlossen.

Folgen Sie den Anweisungen im Kapitel „Fahr

-

radcomputer zurücksetzen“, um die Grundein-

stellungen zu ändern und geben Sie die Daten

erneut ein.

Fahrradcomputer verwenden

Hinweis: Wenn Sie den Fahrrad-Computer für

mehr als 5 Minuten nicht verwenden, schaltet

dieser automatisch in den Stand-By-Modus.

Drücken Sie eine beliebige Taste, um ihn wieder

zu aktivieren. Die Funktionsanzeige

8

zeigt

an,

in welchem Modus Sie sich aktuell befinden.

Drücken Sie die MODE-Taste

11

wiederholt,

um durch die verschiedenen Modi zu blättern.

Drücken Sie die SET-Taste

12

, um in die Zweit-

funktion jeder Funktion zu wechseln.

Drücken und halten Sie die SET-Taste, um gespei-

cherte Werte einzusehen oder zurück zusetzen.

Der Fahrradcomputer verfügt über

folgende Funktionen:

Funktionen für Fortgeschrittene:

UHRZEIT > GESAMTKM > GESAMTTM >

TAGES-KM >

MAX-KMH > DURCH-KM >

FAHRZEIT > GRAD >

STOPPUHR > KAL RATE > KALORIE > FETT > KM+/- >

TIMER+/- > SCAN

Funktionen für Anfänger:

TAGES-KM > DURCH-KM > FAHRZEIT

Funktionen verwenden

Hinweis: Folgende Liste beschreibt alle Funktionen

und Unterfunktionen.

UHRZEIT: - Anzeige der Uhrzeit

Drücken und halten Sie die SET-Taste

12

für

3Sekunden gedrückt, um zur Uhrzeiteinstel-

lung zu gelangen.

GESAMTKM: - Zurückgelegte Gesamtkilometerzahl

Drücken und halten Sie die SET-Taste für

3Sekunden gedrückt, um zur Einstellung der

Reifengröße und zur zurückgelegten Gesamt-

kilometerzahl zu gelangen.

GESAMTTM: Gesamtfahrzeit

Drücken und halten Sie die SET-Taste für

3Sekunden gedrückt, um Änderungen an der

gespeicherten Gesamtfahrzeit vorzunehmen.

TAGES-KM: Zurückgelegte Tages kilometerzahl

Drücken und halten Sie die SET-Taste für

3Sekunden gedrückt, um die Anzeige der

zurückgelegten Kilometeranzahl, der Durch-

schnittsgeschwindigkeit und der Fahrzeit auf 0

zurück zu setzen.

MAX-KMH: Höchstgeschwindigkeit

Drücken und halten Sie die SET-Taste für

3Sekunden gedrückt, um die Anzeige der

Maximalgeschwindigkeit auf 0 zurück zu setzen.

DURCH-KM: Durchschnittsgeschwindigkeit

FAHRZEIT: Fahrzeit

GRAD: Thermometer

Drücken und halten Sie die SET-Taste gedrückt,

um von °C zu °F zu wechseln oder umgekehrt.

Drücken Sie die SET-Taste, um die bisher

gemessene Höchsttemperatur (HI) anzuzeigen.

Drücken Sie die SET-Taste erneut, um die bisher

gemessene Tiefsttemperatur (LO) anzuzeigen.

Drücken und halten Sie die SET-Taste gedrückt,

während die Höchst- bzw. Tiefsttemperatur

angezeigt wird, um die gespeicherten Werte

zurückzusetzen.

STOPPUHR: Stoppuhr

Drücken Sie die SET-Taste, um die Stoppuhr zu

starten.

Drücken Sie die SET-Taste erneut, um die

Stoppuhr anzuhalten.

Drücken und halten Sie die SET-Taste gedrückt,

um die Stoppuhr auf 0 zurück zu setzen.

KAL RATE: Derzeitiger Kalorienverbrauch

KALORIE: Kalorienzähler

Drücken und halten Sie die SET-Taste gedrückt,

um den Kalorienzähler auf 0 zurück zu setzen.

FETT: Fettverbrennung in Gramm

Drücken und halten Sie die SET-Taste gedrückt,

um die Anzeige der Fettverbrennung auf 0 zurück

zu setzen.

KM: Kilometerzähler

Drücken und halten Sie die SET-Taste gedrückt, um

Einstellungen am Kilometerzähler vorzunehmen.

Im LC-Display

7

erscheint das Symbol für den

Vorwärts- bzw. Rückwärtszähler (+ bzw. -).

Drücken Sie nun so häufig die MODE-Taste

11

,

bis das von Ihnen gewünschte Symbol ange-

zeigt wird.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste. Sie gelangen nun zur Streckenein-

stellung des Kilometerzählers.

Im LC-Display erscheint eine 5-stellige Zahl.

Geben Sie nun die gewünschte Strecke ein.

Drücken Sie dazu so häufig die MODE-Taste,

bis die gewünschte Zahl als erste Ziffer erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste.

Wiederholen Sie diesen Vorgang für alle

folgenden Ziffern.

TIMER: Timer

Drücken und halten Sie die SET-Taste ge

drückt,

um Einstellungen am Timer vorzu neh

men.

Im LC-Display erscheint das Symbol für den

Vorwärts- bzw. Rückwärtszähler (+ bzw. -).

Drücken Sie nun so häufig die MODE-Taste, bis

das von Ihnen gewünschte Symbol angezeigt

wird.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste. Sie gelangen nun zur Zeiteinstellung

des Timers.

Im LC-Display erscheint eine 5-stellige Zahl.

Geben Sie nun die gewünschte Zeit ein. Drücken

Sie dazu so häufig die MODE-Taste, bis die

gewünschte Zahl als erste Ziffer erscheint.

Bestätigen Sie Ihre Wahl durch Drücken der

SET-Taste.

Wiederholen Sie diesen Vorgang für alle

folgenden Ziffern.

SCAN: Scan

Hinweis: Der Scan-Modus schaltet automatisch

zwischen den Anzeigen der Funktionen Zurück-

gelegte Tageskilometerzahl, Höchstgeschwindigkeit,

Durchschnittsgeschwindigkeit und Fahrzeit hin und

her.

Hinweis: Entnehmen Sie dem Kapitel „Grundein-

stellungen vornehmen“, wie Sie die Einstellungen

vornehmen bzw. ändern können.

Hinweis: Um die SCAN-Funktion auszuschalten

drücken Sie die MODE-Taste. Sie gelangen in den

Uhrzeit-Modus.

CUSTOMIZE-Modus

Abgesehen vom FORTGES- und EINFACH-Modus

können Sie Ihre eigenen persönlichen Einstellungen

im CUSTOMIZE-Modus vornehmen (siehe Ablauf-

plan).

Halten Sie die MODE-Taste

11

gedrückt, um

in den CUSTOMIZE-Modus zu gelangen.

Hinweis: Sie können die MODE-Taste

11

wiederholt drücken, um zwischen dem

FORTGES-

und EINFACH-Modus hin- und herzuschalten.

Halten Sie im EINFACH-Modus die SET-Taste

12

gedrückt. Drücken Sie die MODE-Taste, um die

Einstellungen ein- bzw. auszuschalten (z. B.

Uhrzeit). Wählen Sie „On“, um die gewünschte

Einstellung im EINFACH-Modus hinzuzufügen.

Wählen Sie „Off“, wenn Sie die Einstellung

nicht hinzufügen möchten.

Drücken Sie die SET-Taste, um Ihre Eingabe zu

bestätigen.

Wechseln Sie die Batterie aus, wie in Abbil-

dung A dargestellt.

Verwenden Sie zum Öffnen des Batteriefachs

eine Münze. Drehen Sie mit dieser den Batte-

riefachdeckel gegen den Uhrzeigersinn.

Achten Sie beim Einlegen auf die richtige Pola-

rität. Diese wird im Batteriefach angezeigt.

Drehen Sie den Batteriefachdeckel mit der

Münze gegen den Uhrzeigersinn auf das

Batteriefach, um dieses zu schließen.

Drücken und halten Sie die SET-Taste gedrückt,

um in den normalen Betriebsmodus zurückzu-

kehren.

Hinweis: Ca. 20Sekunden nach dem Entfernen

der Batterie werden alle gespeicherten Daten

gelöscht.

Fahrradcomputer vom

Fahrrad abmontieren

Drücken Sie den Verschluss der Halterung her-

unter und ziehen Sie den Fahrradcomputer ab

(siehe Abb. L).

Um den Kabelbinder

4

zu entfernen, verwen-

den Sie ein geeignetes Werkzeug, (beispiels-

weise einen Cutter, eine Zange).

Fehlerbehebung

Hinweis: Das Gerät enthält elektronische Bauteile.

Daher kann es, wenn es sich in der Nähe von Geräten

befindet, die Radiosignale aussenden, Störungen

auslösen.

- Treten Fehlanzeigen im Display auf, entfernen Sie

solche Geräte aus der Umgebung des Produkts.

Entfernen Sie bei solchen Funktionsstörungen kurz-

zeitig die Batterie und setzen Sie sie erneut ein.

Problem Lösung

Leeres LC-Display oder

keine Antwort nach

erneutem Einlegen der

Batterie

-

+

RESET

Entnehmen Sie die

Batterie. Berühren Sie

mit einem Schrauben-

dreher gleichzeitig den

Plus- und Minuspol im als

RESET gekennzeichneten

Bereich des Batteriefachs.

Setzen Sie die 3V Batterie

so in das Batteriefach

ein, dass der +-Pol nach

oben weist. Setzen Sie

den Batteriefachdeckel

auf das Batteriefach. Der

Mikroprozessor wird

zurückgesetzt und neu

gestartet.

Keine Fahrgeschwindig-

keits- oder Kilometeran-

zeige

Richten Sie Magnet und

Sensor korrekt aus.

- Prüfen Sie, ob die

Batterie polrichtig

eingesetzt ist.

Display schwarz Die Umgebungs-

temperatur ist zu hoch

oder der Fahrradcomputer

wurde zu lange direkter

Sonnenstrahlung ausge-

setzt. Entfernen Sie das

Gerät aus dem direkten

Sonnenlicht und lassen

Sie es eine Weile abkühlen.

Das LC-Display zeigt

irreguläre Symbole.

Entnehmen Sie die

Batterie und setzen Sie

sie anschließend wieder

ein.

Reinigung und Pflege

Benutzen Sie zur Reinigung keine Flüssigkeiten

oder Reinigungsmittel. Ansonsten drohen Schä-

den am Gerät.

Reinigen Sie das Gerät nur äußerlich mit einem

weichen trockenen Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen

Materialien, die Sie über die örtlichen Recycling-

stellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten

Produkts erfahren Sie bei Ihrer Gemeinde oder

Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausge-

dient hat, im Interesse des Umweltschutzes

nicht in den Hausmüll, sondern führen

Sie es einer fachgerechten Entsorgung

zu. Über Sammelstellen und deren Öff-

nungszeiten können Sie sich bei Ihrer

zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß

Richtlinie 2006 / 66 / EC

recycelt werden. Geben

Sie Batterien und / oder das Gerät über die ange-

botenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche

Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt

werden. Sie können giftige Schwermetalle enthalten

und unterliegen der Sondermüllbehandlung. Die

chemischen Symbole der Schwermetalle sind wie

auf, wird das Produkt von uns – nach unserer Wahl

–

für Sie kostenlos repariert oder ersetzt. Diese

Garanti

e verfällt, wenn das Produkt beschädigt,

nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrika-

tionsfehler. Diese Garantie erstreckt sich nicht auf

Produktteile, die normaler Abnutzung ausgesetzt

sind

(z. B. Batterien) und daher als Verschleißteile ange-

sehen werden können oder für Beschädigungen an

zerbrechlichen Teilen, z. B. Schalter, Akkus oder die

aus Glas gefertigt sind.

Compteur pour vélo

Utilisation conforme à

l’usage prévu

Le produit est conçu pour une utilisation en tant

qu’ordinateur de vélo. Non destiné à une utilisation

commerciale.

Fonctions

– Langues de menu: GB, DE, FR, NL, IT, ES

– Horloge

– Chronomètre

– Affichage de la température °C / °F

– Fonction mémoire pour température min. et max.

– Affichage vitesse (0–99,9 km / h)

– Affichage vitesse moyenne (0–99,9 km / h)

– Affichage vitesse maximale (0–99,9 km / h)

– Comparaison de vitesse

folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Geben Sie deshalb verbrauchte Batterien bei einer

kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlini

en

sorgfältig produziert und vor Anlieferung gewissen-

haft geprüft. Im Falle von Mängeln dieses Produkts

stehen Ihnen gegen den Verkäufer des Produkts

gesetzliche Rechte zu. Diese gesetzlichen Rechte

werden durch unsere im Folgenden dargestellte

Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Die Garantiefrist beginnt mit dem Kauf-

datum. Bitte bewahren Sie den Original Kassenbon

gut auf. Diese Unterlage wird als Nachweis für

den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum

dieses Produkts ein Material- oder Fabrikationsfehler

Spécifications techniques

Pile: 3 V (modèle bouton CR2032)

Livraison

1 ordinateur de vélo

1 support pour

ordinateur de vélo

1 aimant

1 capteur

6 attache-câbles

1 pile 3 V

, type

pile-bouton CR2032

1mode d’emploi

Conseils de sécurité

CONSERVER TOUTES LES CONSIGNES DE

SÉCURITÉ ET INSTRUCTIONS POUR

CONSULTATION ULTÉRIEURE!

Cet appareil peut être utilisé par des enfants

de 8 ans et plus ainsi que par des personnes à

capacités physiques, sensorielles ou mentales

réduites ou manquant d‘expérience et de

connaissance que sous surveillance ou s‘ils ont

été instruits de l‘utilisation sûre de cet appareil et

des risques en découlant. Les enfants ne doivent

pas jouer avec cet appareil. Le nettoyage et la

maintenance domestique de l‘appareil ne doit

pas être effectué par un enfant sans surveillance.

Veuillez observer que la garantie ne couvre

pas les dommages dus à une manipulation

non conforme, à la non-observation des

consignes de sécurité et du mode d’emploi ou

à l’utilisation par des personnes non autorisées.

Consignes de sécurité

relative aux piles

DANGER DE MORT!

Les piles peuvent être avalées et ai nsi représenter

un danger mortel. Contactez immédiatement

un médecin en cas d’ingurgitation d’une pile.

Lorsque l’appareil reste inutilisé pendant une

période prolongée, retirez la pile du boîtier.

ATTENTION ! RISQUE D’EX-

PLOSION ! Ne tentez jamais de

recharger les piles!

ATTENTION ! RISQUE D’EX-

PLOSION ! Remplacez toujours

toutes les piles en même temps et

utilisez uniquement des piles de même type.

Retirez sans délai la pile de l’appareil si elle

est usée. Il existe un risque élevé d’écoulement

des piles!

Veillez à insérer la pile en respectant la polarité!

Tenez la pile hors de portée des enfants, ne la

jetez pas dans un feu, ne la court-circuitez ou

ne la démontez pas.

Si vous constatez que la pile a coulé dans le

boîtier, retirez-la immédiatement pour prévenir

tout endommagement de l’appareil!

Évitez tout contact avec la peau, les yeux et

les muqueuses. En cas de contact avec l’acide,

rincez abondamment la zone à l’eau claire

et / ou contactez un médecin!

Avant la mise en service

Retirez le film de protection de l’écran à cristaux

liquides avant la première utilisation

7

.

Remarque : Ce produit ne doit pas être utilisé

sur un vélo électrique. Le moteur du vélo pourrait

occasionner le dysfonctionnement du produit.

Insertion de pile

Pour le remplacement de la pile

3

, procédez

comme le montre les fig. A.

Utilisez une pièce de monnaie pour ouvrir le

compartiment à pile. À l‘aide de la pièce,

tournez le couvercle du compartiment à pile

dans le sens anti-horaire.

Veillez à ce que la pile soit insérée correcte-

ment (respect de la polarité). La polarité cor-

recte est indiquée dans le compartiment à pile.

Tournez le couvercle de compartiment à pile à

l‘aide de la pièce de monnaie dans le sens

anti-horaire afin de le fermer.

Scannez tout simplement le code

QR à l'aide de votre smartphone,

et visionnez la vidéo d'instruc-

tions pour savoir comment

monter votre produit.

Mise en place de l’ordinateur

de vélo

Pour mettre en place l’appareil, procédez

comme le montrent les figures B à I.

Remarque : Veillez à fixer le câble correcte-

ment. Évitez qu´il ne soit pris entre les rayons ou

qu´il ne pende à côté.

Mise en service

Paramétrage de base

Remarque: après la mise en place de la pile

3

,

l’écran à cristaux liquides

7

s’allume automatique-

ment passées 2 secondes environ. Vous accédez

directement au choix de langues.

Appuyez de manière répétée sur la touche

MODE

11

jusqu’à ce que la langue recher-

chée s’affiche.

Validez les entrées en appuyant sur la touche

SET

12

. Vous accédez automatiquement au

choix du profil d’utilisateur.

Appuyez de manière répétée sur la touche

MODE jusqu’à ce que le profil d’utilisateur

recherché s’affiche (AVANCE (Avancé) ou

FACILE (Débutant)).

Validez les entrées en appuyant sur la touche

SET. Vous accédez ensuite au choix de la

dimension de pneus (TAILLEPN).

Un numéro à quatre chiffres s’affiche sur

l’écran à cristaux liquides. Saisissez la circon-

férence du pneu de la roue en mm. Appuyez

de manière répétée sur la touche MODE jusqu’à

ce que le premier chiffre recherché s’affiche.

Validez les entrées en appuyant sur la touche SET.

Recommencez le processus pour chacun des

trois chiffres suivants.

Remarque: vous obtenez la circonférence

du pneu en multipliant son diamètre par

3,1416. La liste suivante vous indique les

circonférences des pneus les plus courants.

Diamètre pneu Circonférence pneu

20” 1598 mm

22” 1759 mm

24” 1916 mm

26” (650 A) 2073 mm

26,5” (tubulaire) 2117 mm

26,6” (700x25C) 2124 mm

26,8” (700x28C) 2136 mm

27” (700x32C) 2155 mm

28” (700B) 2237 mm

ATB24”x1,75 1888 mm

ATB26 x1,4 1995 mm

ATB26 x1,5 2030 mm

ATB26 x1,75 2045 mm

ATB26x2 (650B) 2099 mm

27”x1 2138 mm

27”x1 1 / 4 2155 mm

Sélectionnez ensuite l‘unité de mesure de lon-

gueur et la vitesse souhaitées. Appuyez de ma-

nière répétée sur la touche MODE jusqu‘à ce

que EINST KM KMH ou EINST M MPH

s‘affiche sur l‘écran à cristaux liquides.

Validez les entrées en appuyant sur la touche

SET. Vous accédez ensuite à la saisie de l’âge.

Un numéro à deux chiffres s’affiche sur l’écran

à cristaux liquides. Saisissez votre âge.

Appuyez de manière répétée sur la touche

MODE jusqu’à ce que le premier chiffre

recherché s’affiche.

Validez les entrées en appuyant sur la touche SET.

Recommencez le processus pour le chiffre sui-

vant. Vous accédez ensuite au choix de l’unité

de poids.

Appuyez de manière répétée sur la touche

MODE jusqu’à ce que AJUST KG ou AJUST

LB s’affiche sur l’écran à cristaux liquides.

FAHRRADCOMPUTER

COMPTEUR POUR VÉLO

Instructions d‘utilisation et consignes de sécurité

FAHRRADCOMPUTER

Bedienungs- und Sicherheitshinweise

CICLOCOMPUTER

Indicazioni per l’uso e per la sicurezza

G

2

F

1b

4

E

4

1b

D

1b

2

B

A

6

3

5

I

2

1b

H

2 1b

J

8

9

10

1112

13

14

15

16

17

7

1b

43 2

1a 1c

C

1c

41a

L

K

1a 6

IAN 270550

Évaluation

En savoir plus sur ce mode d’emploi

Nous comprenons qu’il est agréable d’avoir un mode d’emploi papier pour vos Crivit IAN 270550 Compteur vélo. Vous pouvez toujours télécharger le mode d’emploi depuis notre site Web et l’imprimer vous-même. Si vous souhaitez disposer d’un mode d’emploi original, nous vous recommandons de contacter Crivit. Ils pourront peut-être fournir un mode d’emploi original. Recherchez-vous le mode d’emploi de votre Crivit IAN 270550 Compteur vélo dans une autre langue ? Choisissez votre langue préférée sur notre page d’accueil et recherchez le numéro de modèle pour voir si nous l’avons disponible.

Caractéristiques

Tous les modes d’emploi pour Crivit Compteurs vélo
Plus de modes d’emploi de Compteurs vélo

Foire aux questions sur Crivit IAN 270550 Compteur vélo

Notre équipe d’assistance recherche des informations utiles sur les produits et des réponses aux questions fréquemment posées. Si vous trouvez une inexactitude dans notre foire aux questions, veuillez nous le faire savoir en utilisant notre formulaire de contact.

Produits connexes

Mode d’emploi

Crivit IAN 282673 Compteur vélo

Mode d’emploi

Crivit IAN 275091 Compteur vélo

Mode d’emploi

Crivit IAN 68650 Compteur vélo

Mode d’emploi

Crivit IAN 103553 Compteur vélo

Mode d’emploi

Crivit IAN 292844 Compteur vélo

Mode d’emploi

Crivit IAN 109642 Compteur vélo

Mode d’emploi

Crivit IAN 307553 Compteur vélo

Mode d’emploi

Crivit IAN 79107 Compteur vélo

Catégories associées
