Mode d’emploi

1) APAGAR LA ALIMENTACIÓN DE ENERGIE ELÈTRICA.

IMPORTANTE: Antes de comenzar, NUNCA trate de trabajar

sin antes desconectar la corriente hasta que el trabajo se

termine.

a) Vaya a la caja principal de fusibles, o interruptor o caja

de circuitos de su casa. Coloque el interruptor de la

corriente principal en posición de apagado “OFF”.

b) Desatornille el (los) fusible (s), o coloque el interruptor o

interruptores del breaker en posición de apagado

“OFF”, que controla (n) la corriente hacia el artefacto o

habitación donde está trabajando.

c) Coloque el interruptor de pared en posición de apagado

“OFF”. Si el artefacto que se va a reemplazar tiene un

interruptor o cadena que se jala, colóquelos en la posición

de apagado “OFF”.

2) Encontrar los agujeros roscados correctos en la abrazadera

de montaje. Instalar los tornillos de montaje en los agujeros

roscados.

3) Unir la abrazadera de montaje a la caja de conexiones. (No

se proveen tornillos). La abrazadera de montaje puede

ajustarse para acomodar la posición del artefacto.

4) Instrucciones de conexión a tierra solamente para los

Estados Unidos. (Vea la ilustracion A o B).

A) En las lámparas que tienen el ﬂeje, de montaje con un

agujero y dos hoyuelos realzados. Enrollar el alambre a

tierra de la caja tomacorriente alrededor del tornillo

verde y pasarlo por el aquiero.

B) En las lámparas con una arandela acopada. Fijar el

alambre a tierra de la caja tomacorriente del ajo de la

arandela acoada y tornillo verde, y paser por el ﬂeje de

montaje.

Si la lámpara viene con alambre a tierra. Conecter el

alambre a tierra de la lámpara al alambre a tierra de la caja

tomacorriente con un conector de alambres. (No incluido)

Espués de seguir los pasos anteriores. Nunca conectar el

alambra a tierra a los alambres eléctros negro o blanco.

5) Haga les conexiones de los alambres (no se proveen los

connectores.) La tabla de referencia de abajo indica las

conexiones correctas y los alambres correspondientes.

6) Empuje el artefacto hacia a la pared, pasando cuidadosamente

los tornillos de montaje a través de los oriﬁcios en el escudete.

7) Atornille las bolas roscados en los tornillos de montaje.

Apriete las bolas roscados para ﬁjar el artefacto al pared.

8) Inserte la bombilla recomendada.

9) Baje el techo en el artefacto. Pasando los agujeros en el techo

encima de los espárragos roscados, en el superior del artefacto.

10) Atornille las bolas roscados en los espárragos roscados.

Apriete las bolas roscados para sujetar el techo en el lugar.

(NO apriete excesivamente.)

11) Atornille el remate superior en el tubo roscado en la parte

superior de la techo.

12) Atornille el remate inferior en el extremo del tubo roscado en

la parte inferior del artefacto. (NO sobreapriete.)

INSTRUCCIONES PARA EL MONTAJE DEL ARTEFACTO AL

AIRE LIBRE Y/O EN UN LUGAR MOJADO.

13) La superﬁcie de montaje debe estar limpia, seca, ser plana y

1/4” más grande que el esdudete en todos los bordes.

Cualquier espacio libre entre la superﬁcie de montaje y el

escudete que exceda de 3/16” debe corregirse según se

requiera.

14) Calafatee totalmente con compuesto de calafatear de

silicona alrededor donde el escudete sienta en la superﬁcie

de la pared para impedir la entrada de agua en la caja de

conexiones.

Date Issued: 4/19/13 IS-9654-US

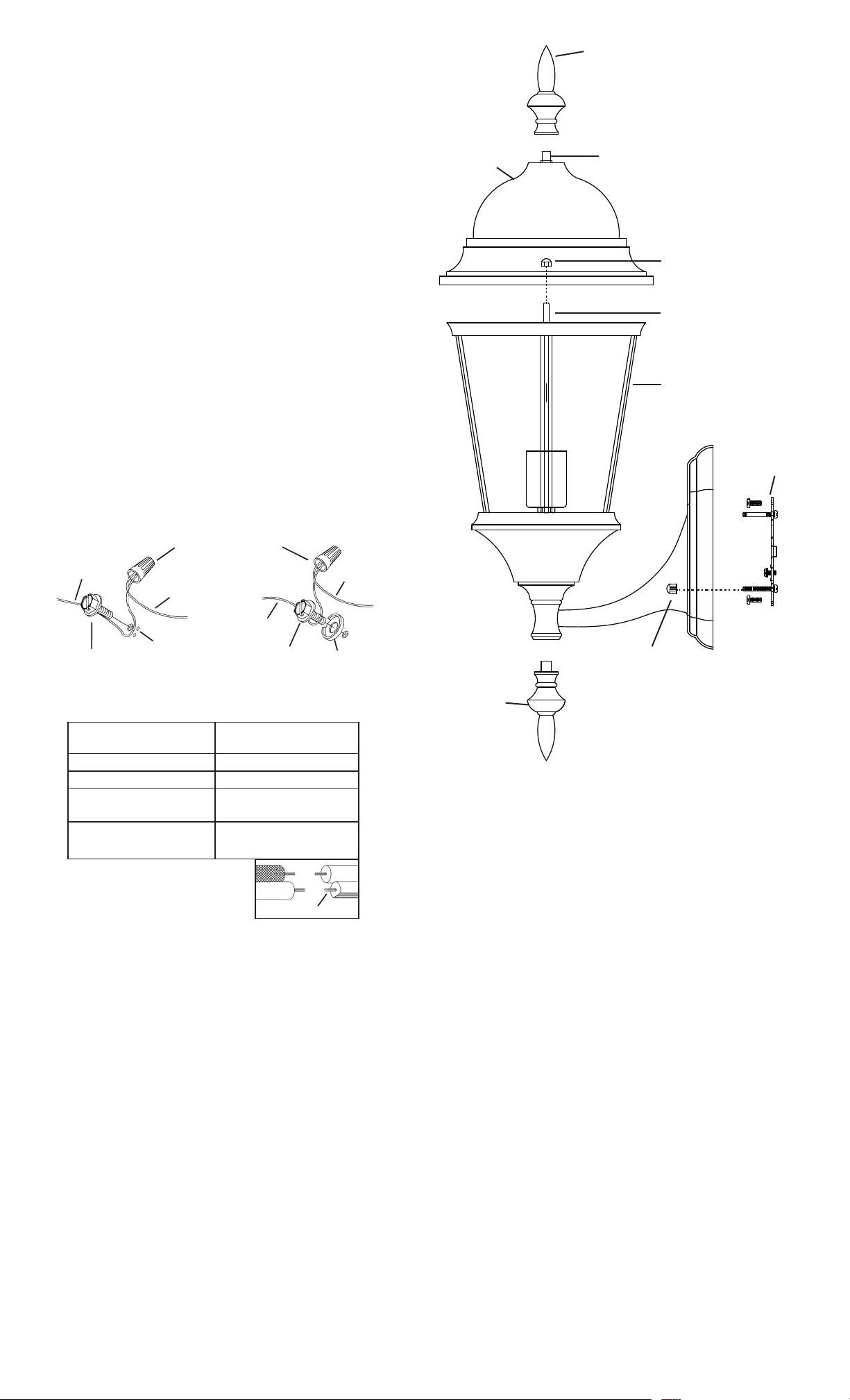

MOUNTING STRAP

PLANCHA PARA

MONTAR

THREADED BALL

BOLA ROSCADO

Conectar el alambre de

suministro negro o rojo al

Conectar el alambre de

suministro blanco al

Negro Blanco

*Cordon paralelo (redondo y liso)

*Cordon paralelo (cuadrado y estriado)

Claro, marrón, amarillio o negro

sin hebra identificadora

Claro, marrón, amarillio o negro

con hebra identificadora

Alambre aislado (diferente del verde)

con conductor de cobre

Alambre aislado (diferente del

verde) con conductor de plata

*Nota: Cuando se utiliza alambre paralelo

(SPT I y SPT II). El alambre neutro es de forma

cuadrada o estriada y el otro alambre será de

forma redonda o lisa. (Vea la ilustracíón).

Hilo Neutral

ARANDELA

CONCAVA

TIERRA DE LA

CAJA DE SALIDA

TORNILLO DE TIERRA,

VERDE

DEPRESIONES

TIERRA

ARTEFACTO

CONECTOR DE ALAMBRE

(NO SE PROVEE)

TIERRA DE LA

CAJA DE SALIDA

TORNILLO DE TIERRA,

VERDE

TIERRA

ARTEFACTO

BOTTOM FINIAL

REMATE INFERIOR

THREADED PIPE

TUBO ROSCADO

THREADED STUD

ESPÁRRAGO ROSCADO

THREADED BALL

BOLA ROSCADO

ROOF

TECHO

TOP FINIAL

REMATE SUPERIOR

CAGE

JAULA
