Mode d’emploi

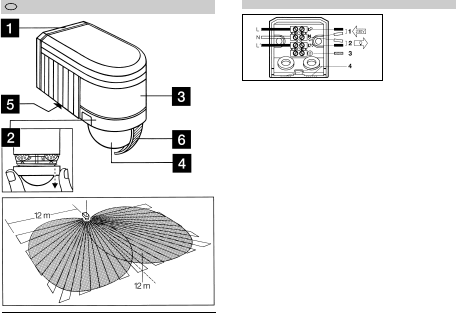

1) Netzzuleitung

2) Verbraucherzuleitung

3) Schutzleiter

4) Laschen für Zuleitung

Aufputz

y Wandbefestigung

Achtung: Die Montage be-

deutet Netzanschluss.

230 V heißt Lebensgefahr!

Daher als Erstes Strom

abschalten und Span-

nungsfreiheit mit einem

Spannungsprüfer über-

prüfen. Bei der Installa-

tion des Sensors handelt

es sich um eine Arbeit an

der Netzspannung: Sie

muss daher fachgerecht

nach VDE 0100 ausgeführt

werden. Beachten Sie bitte,

dass der Bewegungsmel-

der mit einem 10 A-Lei-

tungsschutzschalter abge-

sichert werden muss. Der

Montageort sollte mindes-

tens 50 cm von einer

Leuchte entfernt sein, da

Wärmestrahlung zur Aus-

lösung des Systems füh-

ren kann. Die Montage-

höhe sollte ca. 2 m betra-

gen. Mit einem Schrau-

bendreher die Befesti-

gungsschraube

entge-

gen dem Uhrzeigersinn

losschrauben, die Monta-

geplatte

nach unten

schieben und abziehen.

Die innere Verdrahtung zur

Lüsterklemme nicht lösen,

sondern die gesamte

Klemme durch leichtes

Ziehen herausnehmen. Die

beiliegenden Gummistop-

fen in die Montageplatte

einsetzen. Die Montage-

platte an die Wand halten

und die Bohrlöcher an-

zeichnen; auf die Leitungs-

führung in der Wand ach-

ten, Löcher bohren; Dübel

setzen. Um einen Schalt-

vorgang durchführen zu

können, muß der Netzan-

schluss durch ein minde-

stens zweipoliges Kabel

hinein- und durch ein

zweites Kabel zum Ver-

braucher hinausgeführt

werden. Die zwei Gummi-

stopfen können dafür mit

einem Schraubendreher

durchgestoßen werden.

Für eine Auf-Putz-Ver-

drahtung sind zwei La-

schen unten an der Wand-

befestigung vorgesehen.

Diese können leicht abge-

knickt werden. Wenn die

Kabel durchgeführt sind,

kann die Montageplatte

angeschraubt werden.

y Anschluss der

Netzzuleitung

Die Netzzuleitung be-

steht aus einem 2- bis

3-poligen Kabel.

L = stromführender Lei-

ter (meistens schwarz

oder braun)

N = Nullleiter (meistens

blau)

PE = eventueller Schutz-

leiter (grün/gelb)

Im Zweifel müssen Sie

die Kabel mit einem

Spannungsprüfer identi-

fizieren; anschließend

wieder spannungsfrei

schalten. Die Lüster-

klemmen sind für die

Netzzuleitung. Der strom-

führende Leiter (L)

kommt von oben in die

erste (siehe Pfeil) und

der Nullleiter (N) kommt

in die zweite Klemme. Ist

der grün/gelbe Schutz-

leiter vorhanden, klem-

men Sie diesen in die da-

für vorgesehene untere

Klemme.

y Anschluss der

Verbraucherzuleitung

Die Verbraucherzu-

leitung (z. B. zur Leuchte)

besteht ebenfalls aus

einem 2- bis 3-poligen

Kabel. Der Anschluss

erfolgt an den Klemmen N

und L’. Der stromführende

Leiter des Verbrauchers

(schwarzes oder braunes

Kabel) wird in die mit L’

gekennzeichnete Klemme

montiert. Der Nullleiter

(blaues Kabel) wird in die

mit N gekennzeichnete

Klemme mit einem Null-

leiter der Netzzuleitung

verbunden. Der evtl. vor-

handene grün/gelbe

Schutzleiter wird in die

untere Klemme montiert.

Wichtig: Ein Vertauschen

der Anschlüsse führt im

Gerät oder Ihrem Siche-

rungskasten später zum

Kurzschluss. In diesem

Fall müssen nochmals

die einzelnen Kabel iden-

tifiziert und neu montiert

werden. In die Netzzulei-

tung kann selbstver-

ständlich ein Netzschal-

ter zum EIN- und AUS-

Schalten montiert sein.

Installation IS 240 DUO

Montageanleitung

IS240Duo_10spr_neu 24.08.2011 14:30 Uhr Seite 5
