Mode d’emploi

7

Nachdem der Bewegungs-

melder angeschlossen und

mit dem Wandhalter be-

festigt ist, kann die Anlage

eingeschaltet werden. Zwei

Einschaltmöglichkeiten

stehen nach Abziehen

der Ringblende

2

auf dem

Gerät zur Verfügung.

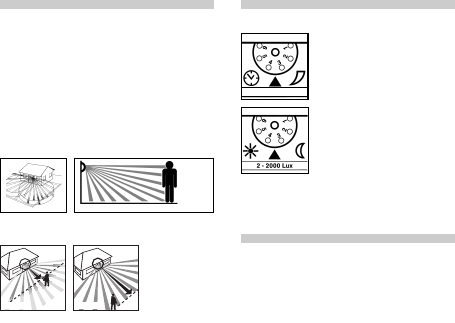

Dämmerungseinstellung

Die gewünschte Ansprech-

schwelle des Bewegungs-

melders kann stufenlos von

ca. 2 Lux bis 2000 Lux

eingestellt werden. Stell-

schraube Linksanschlag

1

bedeutet Tageslichtbetrieb

ca. 2000 Lux. Stell-

schraube Rechtsanschlag

6

bedeutet Dämmerungsbe-

trieb ca. 2 Lux.

(Bei Auslieferung ist der

IS 240 DUO werkseitig auf

Tageslichtbetrieb einge-

stellt.) Bei der Einstellung

des Bewegungsmelders für

den Erfassungsbereich und

für den Funktionstest bei

Tageslicht muss die Stell-

schraube auf Linksan-

schlag stehen.

Ausschaltverzögerung

(Zeiteinstellung)

Die gewünschte Leucht-

dauer der Lampe kann stu-

fenlos von ca. 10 sek. bis

max. 15 min. eingestellt

werden. Stellschraube

Linksanschlag

1

bedeutet

kürzeste Zeit ca. 10 sek.,

Stellschraube Rechtsan-

schlag

6

bedeutet längste

Zeit, ca. 15 min. (Bei Auslie-

ferung ist der IS 240 DUO

werkseitig auf kürzeste Zeit

eingestellt.) Bei der Einstel-

lung des Bewegungsmel-

ders für den Erfassungs-

bereich und für den Funk-

tionstest wird empfohlen,

die kürzeste Zeit einzustel-

len.

Bei einer angenommenen

Montagehöhe von 2 m

beträgt die maximale Reich-

weite des Sensors 12 m.

Je nach Bedarf kann der

Erfassungsbereich optimal

eingestellt werden. Die bei-

liegenden Abdeckblenden

6

dienen dazu, beliebig

viele Linsensegmente abzu-

decken, bzw. die Reich-

weite individuell zu verkür-

zen. Durch Drehen des

Sensorgehäuses

3

um

±80h ist darüber hinaus

eine Feinabstimmung mög-

lich. Die Abdeckblenden

6

können entlang der vorge-

nuteten Einteilungen in der

Senkrechten und Waage-

rechten getrennt oder mit

einer Schere geschnitten

werden. Nach Abziehen

der Ringblende

2

sind

diese im oberen Bereich

der Sensorlinse einzuhän-

gen. Die Ringblende

2

ist

danach wieder aufzustek-

ken,wodurch die Abdeck-

blenden

6

fest verankert

werden. Somit werden Fehl-

schaltungen durch z.B.

Autos, Passanten etc. aus-

geschlossen oder Gefahren-

stellen gezielt überwacht.

Funktion

Reichweiteneinstellung/Justierung

ca. 10 sek.-max. 15 min.

6

Bewegung schaltet Licht,

Alarm und vieles mehr. Für

Ihren Komfort, zu Ihrer

Sicherheit.

Ob Haustür, Garage, Ter-

rasse oder Carport, ob

Treppenhaus, Lagerraum

oder Keller, überall ist die-

ser Infrarot-Bewegungs-

melder schnell montiert

und betriebsbereit.

Der IS 240 DUO ist mit zwei

120h-Pyro-Sensoren aus-

gestattet, die die unsicht-

bare Wärmestrahlung von

sich bewegenden Körpern

(Menschen, Tieren, etc.)

erfassen. Diese so erfasste

Wärmestrahlung wird elek-

tronisch umgesetzt und ein

angeschlossener Verbrau-

cher (z. B. eine Leuchte)

wird eingeschaltet. Durch

Hindernisse, wie z. B. Mau-

ern oder Glasscheiben,

wird keine Wärmestrahlung

erkannt, es erfolgt also

auch keine Schaltung. Mit

Hilfe der zwei Pyro-Senso-

ren wird ein Erfassungs-

winkel von 240h mit einem

Öffnungswinkel von 180h

erreicht.

Erfassungsbereich

ca. 200 m

2

Reichweite max. 12 m

Das Prinzip

Wichtig: Die sicherste

Bewegungserfassung haben

Sie, wenn das Gerät seitlich

zur Gehrichtung montiert

bzw. ausgerichtet wird und

keine Hindernisse (wie z.B.

Bäume, Mauern etc.) die

Sicht behindern.

ca.5m

ca.12m

ca. 5 m max. 12 m

IS240Duo_10spr_neu 24.08.2011 14:30 Uhr Seite 7
