Mode d’emploi

Notice de montage

(pour l’installateur)

Le fonctionnement correct du

thermostat n’est garanti qu’en

respectant les points suivants :

– Montage sur un mur intérieur

(pas dans une niche)

– Pas de recouvrement par des

tentures ou autres

– Eviter l’influence de chaleur

parasite (p.ex. soleil, chauffage,

télévision)

– Eviter des courants d’air

directs (près de fenêtres et

portes).

Montage

Pour le montage du thermostat,

rétirer le bouton rotatif. Séparer

ensuite le couvercle du thermostat,

en enfonçant à l’aide d’un

tournevis les cliquets visibles au

bord inférieur (fig. 3).

Fixer la base du thermostat au

mur et le câbler suivant le schéma

(fig. 4 ou 5)

Les instructions de

montage et de raccor-

dement de l’appareil command‚

par ce thermostat sont à

respecter.

Replacer ensuite le couvercle et le

bouton rotatif. Lors du premier

montage, il y a lieu d’assembler

correctement les deux parties du

bouton, en faisant correspondre

les repères de ceux-ci.

✴

aprés montage (Tab. 1)

Deutsch English Français Nederlands

CAP 157129/31120/1/7240 · XX · Änderungen vorbehalten! · These instructions are subject to alteration notice! · Sous réserve de modifications! · Wijzigingen voorbehouden!

Montageanweisung

(für den Fachmann)

Die einwandfreie Funktion des

Raumtemperaturreglers kann nur

gewährleistet werden, wenn

nachfolgende Punkte eingehalten

werden:

– Anbringen an einer Innen-

wand (nicht in einer Nische)

– keine Abdeckung durch Vor-

hänge und dergleichen

– Fremdwärmeeinflüsse fern-

halten (z. B. Sonne, Heizung,

Fernseher)

– direkte Zugluft vermeiden

(neben Fenstern und Türen).

Montage

Zur Montage des Raumtempera-

turreglers wird der Drehknopf ab-

gezogen. Danach kann der Gehäu-

sedeckel mit Hilfe eines Schrau-

bendrehers vom Unterteil gelöst

werden, indem die auf der Unter-

seite des Gehäuses sichtbaren

Schnappfedern (Abb. 3) hereinge-

drückt werden.

Das Gehäuseunterteil an der

Wand befestigen und nach Schalt-

bild Abb. 4 oder 5 anschließen.

Montage- und Ge-

brauchsanweisung von

den Geräten, an die der Raum-

temperaturregler angeschlossen

werden soll, sind zu beachten.

Danach sind der Gehäusedeckel

und der Drehknopf wieder anzu-

bringen. Hierbei ist bei der Erst-

montage darauf zu achten, dass

die beiden Teile des Drehknopfes

so zusammengefügt werden, dass

die Justagestriche auf einer Linie

liegen.

✴

nach Montage (Tab. 1)

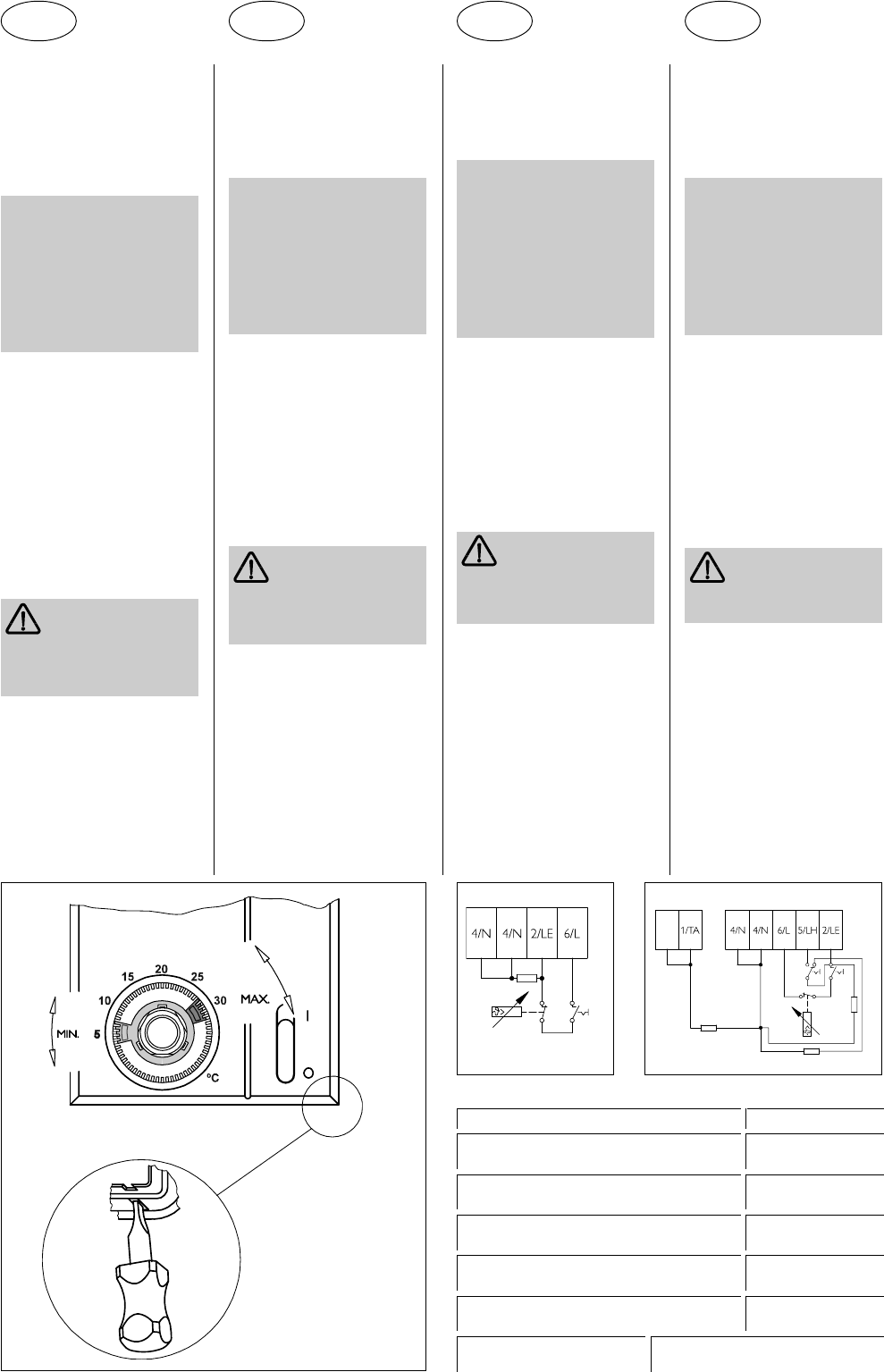

Abb. 3 / Fig. 3 / Afb. 3

6519.02

Abb. 4 / Fig. 4 / Afb. 4

RTA - S

6520.02

Abb. 5 / Fig. 5 / Afb. 5

RTNZ - S

Schaltleistung / Switching capacity ~ 10(4) A 250 V

Pouvoir de coupure / Afschakelvermogen

Typ RTA - S / RTNZ - S

Tab. 1

Einstellbereich / Set-value 5 ºC . . . 30 ºC

Plage de règlage / Instellbereik

Schutzart / Degree of protection IP 20

Indice de protection / Isolatiesoort

Schutzklasse / Safety class ΙΙ

✴

Classe de protection / Isolatieklasse

H x B x T / H x W x D 73 x 73 x 23 mm

H x L x P / H x B x D

Approbationen / Approvals siehe Leistungsschild / see rating label

Approbations / Keurmerken voir plaque signalétique / zie typeplaatje

6579.01

Montageaanwijzing

(voor de vakman)

De correcte werking van de

thermostaat kan enkel verzekerd

worden indien op de volgende

punten gelet wordt.

– plaatsing op een binnenmuur

(niet in een nis),

– geen afdekking door gordijnen

e.d.,

– vreemde warmte-invlouden

voorkomen (b.v. zon,

verwarming, t.v.,...)

– tocht vermijden (bij vensters

en deuren)

Montage

Voor de montage van de

thermostaat, verwijder de draai-

knop. Verwijder het deksel van de

thermostaat, door d.m.v. een

schroevendraaier de onderaan

het boord zichtbare hakjes (afb. 3)

in te duwen.

De thermostaat op de muur

plaatsen en volgens schema (afb. 4

of 5) aansluiten.

De instructies van het

toestel, waarop de

thermostaat wordt angesloten,

moeten strikt nageleefd worden.

Het deksel en de draaiknop

opnieuw bevestigen. Let erop dat

de tekens op de draaiknop en

deze van het binnenwerk

overeenkomen.

✴

na montage (Tab. 1)

Installation instructions

(for the installer)

The correct functioning of the

thermostat can only be guaranteed

if the following conditions are

complied with:

– Installation on an inside wall

(not in a niche)

– no covering by curtains or

similar

– Keep away influences of

external heat (e. g. sun,

heating, television)

– avoid direct draught (beside

windows and doors).

Mounting

For mounting the room thermostat

the rotary switch has to be pulled

off. After that the casing cover can

be loosened from the bottom

with a screw driver, while the

catch springs (Fig. 3) visible at the

lower side are pushed in.

Fix the back of the casing to the

wall and connect it according to

wiring diagram Fig. 4 or 5.

Installation and operating

instruction of the appli-

ances, to which the room ther-

mostat are connected, have to

be followed.

After that the casing cover and the

rotary switch have to be refitted.

For the first installation it has to be

paid attention that both parts of

the rotary switch are connected in

that way, that the adjustment

marks are situated on a line.

✴

after mounting (Tab. 1)
