TF D01M 0001 SE 022551A0 230913
GENERALITÀ
Questo dispositivo è un termostato elettronico per il controllo
della temperatura in ambienti riscaldati o raffrescati da fan-coil
(ventilconvettori)
L’alimentazione è a 230V~. Il dispositivo è predisposto con
un’ingresso per collegare una sonda di temperatura esterna e
uno per collegare un termostato bimetallico per la funzione
‘temostato di minima’.
Tramite dei cavalieri meccanici, è possibile ridurre l'angolo di
rotazione della manopola.
INSTALLAZIONE
Per installare il dispositivo eseguire le seguenti operazioni
seguendo le immagini riportate a pagina 2:
Sganciare la piastra attaccata alla base del termostato
spingendola verso sinistra e facendo cosi' sganciare i dentini
indicati in Fig. 2.
Spostare entrambi gli slider completamente in basso e
posizionare la manopola su 20°C; quindi sollevare la
manopola facendo leva con un cacciavite nell’apposito
invito, indicato dalla freccia in Fig. 3, facendo attenzione a
non rigare la calotta.
Spingere, con l’aiuto di un cacciavite, la linguetta plastica
situata nella feritoia in basso fino a sollevare leggermente la
calotta (Fig. 4).
Ruotare la calotta esercitando una leggera pressione fino ad
estrarla completamente (Fig. 5).
Prelevare i cavalieri meccanici dalla base del termostato ed
inserirli opportunamente nella calotta in modo da ridurre il
campo di rotazione della manopola (vedere l'esempio di
Fig. 6 e leggere il paragrafo 'blocco manopola'). Il terzo
cavaliere parcheggiato in alto è di scorta.
Fissare la piastra alla parete tramite le due sedi per viti con
interasse 60 mm oppure 85 mm (utilizzare le viti e/o i tasselli in
dotazione) facendo passare i fili tramite le aperture rettangolari.
- Agganciare la base del termostato alla piastra a muro
(facendo passare i fili tramite le aperture rettangolari)
facendo dapprima coincidere i fori della base con gli
appositi dentini della piastra a muro e successivamente
esercitare sulla base una pressione verso il lato sinistro
fino a far scattare i dentini plastici della piastra (Fig. 8).
- Fissare la base del termostato alla piastra a muro
utilizzando la vite in dotazione.
- Eseguire i collegamenti elettrici seguendo lo schema di
collegamento più appropriato (Pagine 4, 5, 6 e 7).
- Se si utilizza una sonda remota, impostare correttamente il
connettore JP1. Vedere il paragrafo 'SELEZIONE SONDA
INTERNA / ESTERNA'.
Richiudere il termostato eseguendo le seguenti operazioni:
- Posizionare i due dentini della parte superiore della calotta
negli appositi intagli e lasciare entrambi gli slider in basso.
- Ruotare la calotta facendo in modo che gli slider
coincidano con i relativi commutatori e spingere verso
l'interno la linguetta plastica posta sulla parte inferiore della
base (indicata dalla freccia in Fig. 7) ed esercitare una
pressione che faccia scattare la linguetta plastica di
fissaggio all'interno del foro sul lato inferiore della
calotta. Quindi verificare la corretta corsa degli slider.
Posizionare la manopola su 20°C ed inserirla sulla calotta.
FUNZIONAMENTO
I comandi del termostato disponibili per l’utente sono due
selettori ed una manopola.
SELETTORE 3 VELOCITA’
Tramite questo selettore a tre posizioni si può scegliere la
velocità, (fissa), di attivazione del motore del fan-coil.
SELETTORE RAFFRESCAMENTO/OFF/RISCALDAMENTO
Questo selettore a tre posizioni permette di attivare, (in
modalità estate o inverno), o disattivare il termostato come nel
seguito descritto:
- Modalità Raffrescamento:
Posizionare il selettore sul simbolo n::
n::n::
n::: è attivata la modalità di
raffrescamento.
- Modalità Riscaldamento:
Posizionare il selettore sul simbolo f
ff
f: è attivata la modalità di
riscaldamento.
- Modalità Off:
Posizionare il selettore sul simbolo 0: il dispositivo è spento.
- ITALIANO -
MANOPOLA
Tramite la manopola di regolazione è possibile impostare la
temperatura attorno a cui verrà effettuato il controllo della
temperatura desiderata che può essere compresa tra +5°C .. +35°C.
BLOCCO MANOPOLA
E' possibile ridurre il campo entro cui ruota la manopola
eseguendo i seguenti passi:
1. Estrarre la manopola come indicato in nel paragrafo
"INSTALLAZIONE".
2. Posizionare i cavalieri meccanici come indicato nell'esempio di
Fig. 6 ( ).
In questo modo il campo di rotazione e' ridotto come
nell'arco indicato in di Fig. 5.
TERMOSTATO DI MANDATA
La funzione "termostato di mandata" permette di interdire il
funzionamento del ventilatore quando, in modalità riscaldamento,
l’acqua di mandata non sia sufficientemente calda.
Per impostare questa funzione è necessario collegare una
sonda di mandata o, in alternativa e sugli stessi morsetti, un
termostato bimetallico.
Nel caso in cui non si usi il termostato di mandata T.M. è
necessario fare un ponte a filo tra i morsetti 6 e 7.
SELEZIONE SONDA INTERNA / ESTERNA
Il termostato esce dalla fabbrica predisposto per il
funzionamento con sonda interna.
Nel caso in cui l'installazione preveda un montaggio con sonda
a distanza, è necessario spostare il ponticello JP1 in A, come
indicato in Fig. 6, (posizionato sulla scheda interna a destra dei
selettori), e collegare una sonda di tipo NTC da 10KΩ a 25°C
con adeguato valore per il parametro beta al connettore SA
oppure in alternativa ai morsetti 12 e 13.
In caso di dubbio sul tipo di sonda da collegare si prega di
consultare il costruttore.
CARATTERISTICHE TECNICHE
Alimentazione: 230V~ -15% +10% 50/60Hz
Potenza assorbita: 3VA
Portata contatti: 5 (1) A @ 250V~ SPDT
Tipo di sensore: NTC 10KΩ @ 25°C ±1% interno
(esterno opzionale)
Campo di regolazione: 5°C .. 35°C
Precisione: ± 1°C
Risoluzione: 1°C
Isteresi: 0.5°C
Temp. di funzionamento: 0°C .. 40°C
Temp. di stoccaggio: -10°C .. +50°C
Limiti di umidità: 20% .. 80% RH (non condensante)
Grado di protezione: IP 30
Contenitore: Materiale: ABS autoestinguente V0
Colore: Bianco segnale (RAL 9003)
Dimensioni: 132 x 87 x 37 mm (L x A x P)
Peso: ~265 g
a
ATTENZIONE
- Per una corretta regolazione della temperatura ambiente
si consiglia di installare il termostato lontano da fonti di
calore, correnti d'aria o da pareti particolarmente fredde
(ponti termici). Se si usa una sonda a distanza la nota va
applicata alla sonda e non al termostato.
- Per i collegamenti della sonda usare cavi di sezione
minima 1,5 mm² e di lunghezza massima di 25 m. Non
passare i cavi della sonda nelle canaline della rete.
- Collegare l'apparecchio alla rete di alimentazione tramite
un interruttore onnipolare conforme alle norme vigenti e
con distanza di apertura dei contatti di almeno 3 mm in
ciascun polo.
- L'installazione ed il collegamento elettrico del dispositivo
devono essere eseguiti da personale qualificato ed in
conformità alle leggi vigenti.
- Prima di effettuare qualsiasi collegamento accertarsi che
la rete elettrica sia scollegata.
GARANZIA
Nell'ottica di un continuo sviluppo dei propri prodotti, il
costruttore si riserva il diritto di apportare modifiche a dati tecnici
e prestazioni senza preavviso. Il consumatore è garantito contro
i difetti di conformità del prodotto secondo la Direttiva Europea
1999/44/c nonché il documento sulla politica di garanzia del
costruttore. Su richiesta è disponibile presso il venditore il testo
completo della garanzia.
A
B
2
1
2
7
4
6
5
3
8
E
9
10
C
F
8
TF D01M 0001 SE 022551A0 230913
5

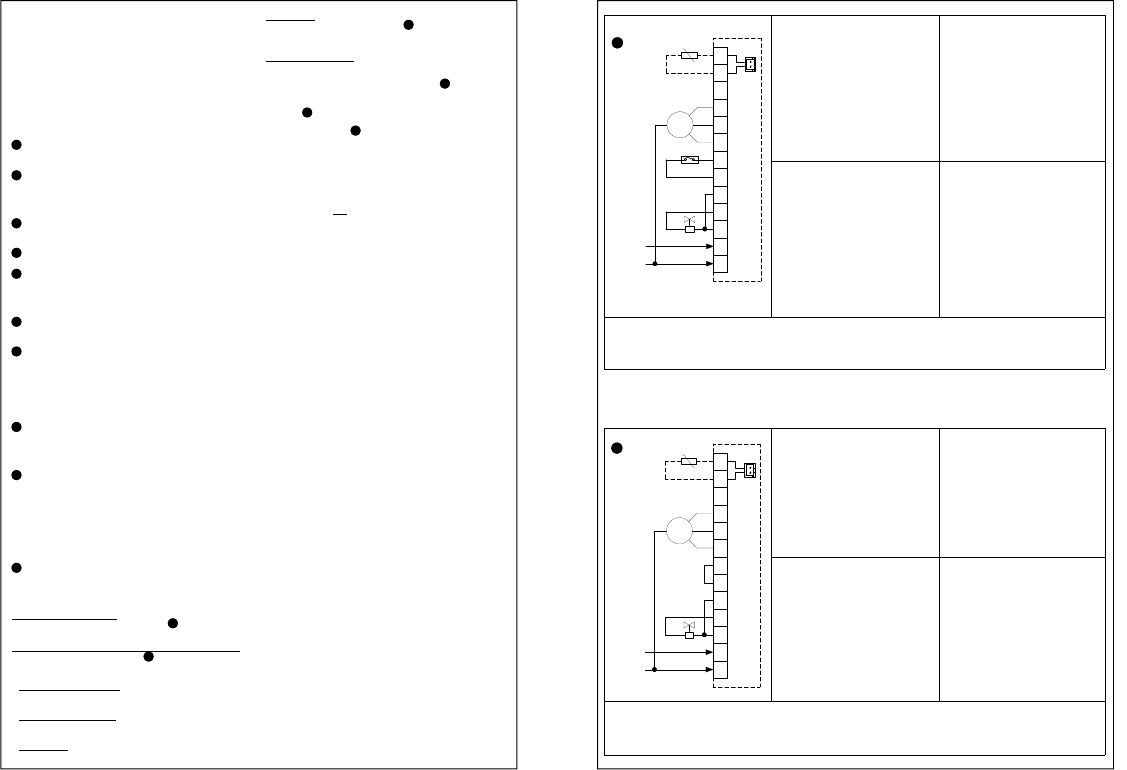

MOTORE
Pos. ESTATE: Sempre acceso
Pos. OFF: Spento
Pos. INVERNO: Sempre acceso con
termostato di mandata
MOTOR
Pos. SUM.: Alwais turned on
Pos. OFF: All turned off
Pos. WIN.: Always on, with termostat
of sent
ELETTROVALVOLA
Pos. ESTATE: Termostatata
Pos. OFF: Spenta
Pos. INVERNO: Termostatata
ELECTROVALVE
Pos. SUM.: Termostat
Pos. OFF: All turned off
Pos. WIN.: Termostat
DISPOSITIVI CONTROLLATI
- N1 Motore a 3 velocità
- N1 Elettrovalvola
- Selezione Estate /inverno
- Termostato di mandata
CONTROLLED DEVICES
-N°1 3-speeds fan
-N°1 Electrovalve
-Summer/winter selection
-Termostat of sent
MOTOR
Pos. SOMMER: immer eingeschaltet
Pos. OFF: abgeschaltet
Pos. WINTER: immer mit
Förderleistungsthermostat
eingeschaltet
MOTEUR
Pos. ÉTÉ : Toujours allumé
Pos. ARRÊT : Éteint
Pos. HIVER : Toujours allumé, avec
thermostat de refoulement
ELEKTROVENTILE
Pos. SOMMER: zeitgesteuert
Pos. OFF: abgeschaltet
Pos. WINTER: zeitgesteuert
ÉLECTROVANNE
Pos. ÉTÉ : Thermostatée
Pos. ARRÊT : Éteinte
Pos. HIVER : Thermostatée
GESTEUERTE GERÄTE
- N1 Dreigeschwindigkeitsmotor
- N1 Elektroventile
- Wahl Sommer/Winter
- Förderleistungsthermostat
DISPOSITIFS CONTRÔLÉS
- N1 Moteur à 3 vitesses
- N1 Électrovanne
- Sélection été/hiver
- Thermostat de refoulement
MOTOR
Pos. VERANO: Siempre encendido
Pos. OFF: Apagado
Pos. INVIERNO: Siempre encendido con
termostato de envio
ELECTROVALVULA
Pos. VERANO: Temp. bajo control
Pos. OFF: Apagada
Pos. INVIERNO: Temp. bajo control
DISPOSITIVOS CONTROLADOS
- N1 Motor a 3 velocidades
- N1 Electroválvula
- Selección Verano/Invierno
- Termostato de envio
MOTORE
Pos. ESTATE: Sempre acceso
Pos. OFF: Spento
Pos. INVERNO: Sempre acceso
MOTOR
Pos. SUM.: Alwais turned on
Pos. OFF: All turned off
Pos. WIN.: Always on
ELETTROVALVOLA
Pos. ESTATE: Termostatata
Pos. OFF: Spenta
Pos. INVERNO: Termostatata
ELECTROVALVE
Pos. SUM.: Termostat
Pos. OFF: All turned off
Pos. WIN.: Termostat
DISPOSITIVI CONTROLLATI
- N1 Motore a 3 velocità
- N1 Elettrovalvola
- Selezione Estate /inverno
CONTROLLED DEVICES
-N°1 3-speeds fan
-N°1 Electrovalve
-Summer/winter selection
MOTOR
Pos. SOMMER: immer eingeschaltet
Pos. OFF: abgeschaltet
Pos. WINTER: immer mit
Förderleistungsthermostat eingeschaltet
MOTEUR
Pos. ÉTÉ : Toujours allumé
Pos. ARRÊT : Éteint
Pos. HIVER : Toujours allumé, avec
thermostat de refoulement
ELEKTROVENTILE
Pos. SOMMER: zeitgesteuert
Pos. OFF: abgeschaltet
Pos. WINTER: zeitgesteuert
ÉLECTROVANNE
Pos. ÉTÉ : Thermostatée
Pos. ARRÊT : Éteinte
Pos. HIVER : Thermostatée
GESTEUERTE GERÄTE
- N1 Dreigeschwindigkeitsmotor
- N1 Elektroventile
- Wahl Sommer/Winter
DISPOSITIFS CONTRÔLÉS
- N1 Moteur à 3 vitesses
- N1 Électrovanne
- Sélection été/hiver
MOTOR
Pos. VERANO: Siempre encendido
Pos. OFF: Apagado
Pos. INVIERNO: Siempre encendido con
termostato de envio
ELECTROVALVULA
Pos. VERANO: Temp. bajo control
Pos. OFF: Apagada
Pos. INVIERNO: Temp. bajo control
DISPOSITIVOS CONTROLADOS
- N1 Motor a 3 velocidades
- N1 Electroválvula
- Selección Verano/Invierno
D
5
3
4
L
N
12
13
11
9
10
8
6
7
III
M~
II
I
S.A.
S.A.
50/60Hz
L
230V~
N
COM
E.V.
9
8
7
6
5
3
4
10
11
M~
II
N
L
III
I
E.V.
S.A.
13
12
S.A.
50/60Hz
L
230V~
N
COM
T.M.
C
5
Télécharger mode d’emploi en Français (PDF, 2.24 MB)
(Tenez compte de l’environnement et imprimez ce manuel uniquement si c’est vraiment nécessaire)
Loading…
Évaluation
Dites-nous ce que vous pensez du Seitron TFD01M0001SE Thermostat en laissant une note de produit. Vous voulez partager vos expériences avec ce produit ou poser une question ? Veuillez laisser un commentaire au bas de la page.En savoir plus sur ce mode d’emploi
Nous comprenons qu’il est agréable d’avoir un mode d’emploi papier pour vos Seitron TFD01M0001SE Thermostat. Vous pouvez toujours télécharger le mode d’emploi depuis notre site Web et l’imprimer vous-même. Si vous souhaitez disposer d’un mode d’emploi original, nous vous recommandons de contacter Seitron. Ils pourront peut-être fournir un mode d’emploi original. Recherchez-vous le mode d’emploi de votre Seitron TFD01M0001SE Thermostat dans une autre langue ? Choisissez votre langue préférée sur notre page d’accueil et recherchez le numéro de modèle pour voir si nous l’avons disponible.
Caractéristiques
| Marque | Seitron |
| Modèle | TFD01M0001SE |
| Catégorie | Thermostats |
| Type de fichier | |
| Taille du fichier | 2.24 MB |
Tous les modes d’emploi pour Seitron Thermostats
Plus de modes d’emploi de Thermostats
Foire aux questions sur Seitron TFD01M0001SE Thermostat
Notre équipe d’assistance recherche des informations utiles sur les produits et des réponses aux questions fréquemment posées. Si vous trouvez une inexactitude dans notre foire aux questions, veuillez nous le faire savoir en utilisant notre formulaire de contact.
Qu’est-ce que la zone morte d’un thermostat ? Vérifié
La plupart des thermostats modernes ont une zone morte. Si la température s’écarte de moins de 4 °C de la température réglée, le système ne chauffe pas et ne refroidit pas. Cette zone dite morte du thermostat empêche le système de s’allumer et de s’éteindre trop souvent, économisant ainsi de l’énergie.
Cela a été utile (1756) En savoir plusQuel est le meilleur endroit pour installer un thermostat ? Vérifié
Le meilleur endroit pour un thermostat est à environ 1,5 mètre au-dessus du sol. Ne placez jamais le thermostat à proximité d’un radiateur ou d’un autre équipement émettant de la chaleur ou sous la lumière directe du soleil. Choisissez une pièce qui est souvent utilisée. Dans la plupart des cas, il s’agit du salon.
Cela a été utile (1128) En savoir plus
Joignez-vous à la conversation sur ce produit
Ici, vous pouvez partager ce que vous pensez du Seitron TFD01M0001SE Thermostat. Si vous avez une question, lisez d’abord attentivement le mode d’emploi. La demande d’un mode d’emploi peut être effectuée en utilisant notre formulaire de contact.
