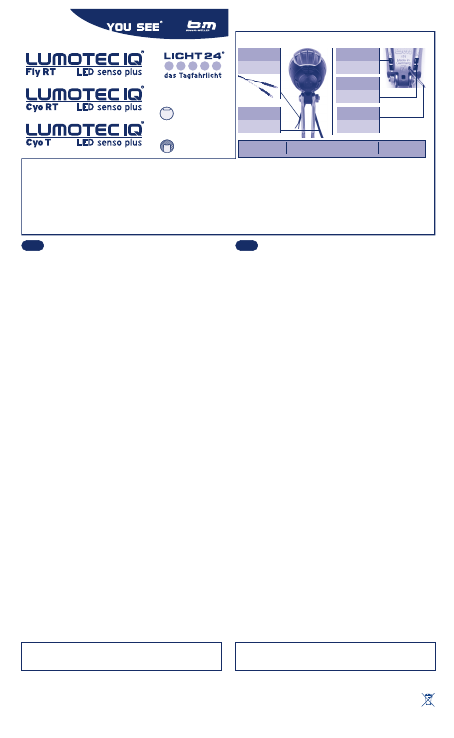

Mode d’emploi

schwarz =

 Strom

black =

current

Assembly

Make sure to securely fix the headlamp to the bicycle using the stainless steel bracket

or another bracket and adjust it in a way to prevent any blinding effect on the oncom-

ing traffic. Align the beam on the road at approximately 10 m distance. Tighten the

bolts so as to avoid unintended misalignment of the headlamp.

Caution: For the version of the Cyo not including an integral reflector (Type 175QT),

road traffic regulations in Germany require an additional front reflector on the bicycle.

plus (standlight function)

The standlight function is always ready for operation. It is completely maintenance

free and works without batteries or rechargeable batteries.

This is how it works: A minor amount of the energy generated by the dynamo is

stored in a capacitor while riding. The capacitor is already fully charged after riding

for about 3 minutes. While standing, the stored energy is supplied to two of the lower

LEDs of the headlight, so that these keep on shining. The standlight function can be

turned off by switching to the "0" position. The remaining capacity is stored in the

condenser for several days so that the headlamp can be used as a light source, e.g. in

a dark cellar, when set to the "S" or "T" position.

The headlight is equipped with daytime running light (DRL)

and has two levels of brightness:

Mode “DRL”: The driving light LED in the headlight shines dimmed onto the road. The

additional DRL LEDs shine with full luminance. Maximal visibility for oncoming traffic!

Mode “Night”: The driving light emits the full luminance of 40 (Fly RT, Cyo RT) or 60

Lux (Cyo T). The DRL LEDs shine with diminished luminance. Maximal vision on the

road, additional (diminished) visibility for oncoming traffic!

Switch settings

“T”: Headlamp in mode „Daytime Running Light“ (DRL). Best visibil-

ity for the bicycle during the day or during foggy weather. The

driving light in DRL mode is sufficient to be approved by Ger-

man traffic regulations even during the night and is often more

than sufficient – ideal visibility is guaranteed for example when

cycling on well lit streets at night.

“S”: During daylight, the headlight runs with full Daytime Running

Light, see above. During dusk or darkness, the headlight auto-

matically switches to night mode. (A constantly running hub

dynamo is required for a functioning automatic operation.) The

light/dark sensor switches the headlamp from mode “Night” to

“DRL” with a predetermined delay of 8 sec. so that a tempo-

rary brightness (e.g. car headlights turned up) will not cause

immediate switching.

If a rear light is connected, it always shines when the headlight is switched to „T“ or

“S”.

“0”: Lighting system is inactive. Standlight in the headlamp is off.

Additional information on LUMOTEC IQ Cyo/Fly T senso

plus

The headlamp is intended for powering with dynamos (AC voltage) only.

If you require a special E-bike version of the headlight for DC voltages from 6 to 42 V,

please contact your specialized dealer.

When powered by DC voltage, the polarity of the connection has to be reversed: mass

connected to +, current connected to —.

If the bicycle is transported or cleaned upside down, the headlamp has to be covered

with a plastic bag to prevent moisture from entering through its bottom apertures.

The overvoltage protection of the headlight is effective even if no rear light is con-

nected.

LED-IQ Technology 6V

GB

Stromanschluss

Rücklicht

Current

Rear light

Masseanschluss

Rücklicht

Mass

Rear light

Montage

Scheinwerfer am Fahrrad mit beiliegendem Edelstahlhalter oder einem anderen Halter

sicher befestigen und so einstellen, dass der Gegenverkehr nicht geblendet wird.

Lichtkegel in etwa 10 Meter Entfernung auf die Straße ausrichten. Schrauben so fest

anziehen, dass sich der Scheinwerfer nicht von selbst verstellen kann.

Achtung: Bei dem Modell Cyo ohne integrierten Rückstrahler (Typ 175QT) ist ein

zusätzlicher Front-Rückstrahler am Fahrrad in Deutschland vorgeschrieben.

plus (Standlichtfunktion)

Die Standlichtfunktion ist immer betriebsbereit, komplett wartungsfrei und

funktioniert ohne Batterien oder Akkus.

Funktionsweise: Während der Fahrt wird ein geringer Teil der Energie, die der Dynamo

liefert, in einem Kondensator gespeichert. Nach ca. 3 Minuten Fahrt ist der Kondensa-

tor voll geladen. Im Stand versorgt diese gespeicherte Energie zwei der unteren LEDs

des Scheinwerfers, so dass diese weiter leuchten. Das Standlicht kann abgeschaltet

werden, indem der Schalter auf „0“ gestellt wird. Die Restkapazität bleibt im Konden-

sator für mehrere Tage erhalten, so dass in der Schalterstellung „S“ bzw. „T“ der

Scheinwerfer als Lichtquelle, z. B. im dunklen Keller, genutzt werden kann.

Der Scheinwerfer ist mit Tagfahrlicht ausgerüstet und

besitzt zwei Helligkeitsstufen:

Stufe „Tagfahrlicht“: Der Scheinwerfer leuchtet gedimmt auf die Straße, die zu–

sätzlichen LEDs des Tagfahrlichts leuchten mit voller Helligkeit. Maximale Sicht-

barkeit für entgegenkommenden Verkehr!

Stufe „Nachtmodus“: Der Scheinwerfer leuchtet mit ca. 40 Lux (Fly RT, Cyo RT)

bzw. 60 Lux (Cyo T) auf die Straße, die zusätzlichen LEDs des Tagfahrlichts leuchten

mit verminderter Helligkeit. Maximale Sicht auf der Straße, zusätzliche (geringere)

Sichtbarkeit für entgegenkommenden Verkehr!

Schalterstellungen

Schalter auf „T“: Betrieb im Modus „Tagfahrlicht“. Damit ist tagsüber oder bei Nebel

eine gute Sichtbarkeit des Fahrrads gewährleistet. Auch bei Dunkelheit

ist das Licht auf der Straße im Modus „Tagfahrlicht“ nach der StVZO

zugelassen und oftmals ausreichend – ideal z. B. für Fahrten auf

beleuchteten Straßen, um auch nachts besser gesehen zu werden.

Schalter auf „S“: Im Hellen arbeitet der Scheinwerfer im Modus "Tagfahrlicht" (siehe

oben). Bei Dämmerung und Dunkelheit schaltet der Scheinwerfer

automatisch in den "Nachtmodus" um. (Voraussetzung für einen

funktionierenden Automatikbetrieb ist ein ständig mitlaufender

Nabendynamo.) Der Hell-Dunkel-Sensor des Scheinwerfers besitzt

eine Umschaltverzögerung von ca. 8 Sekunden vom Nacht- in den

Tagfahrlichtmodus. Hiermit ist eine zusätzliche Sicherheit gegeben,

da z. B. nachts die Scheinwerfer vorbeifahrender Autos den Sensor

nicht beeinflussen und den Scheinwerfer in den Modus „Tagfahr-

licht“ umschalten können.

In den Schalterstellungen „T“ und „S“ leuchtet ein angeschlossenes Rücklicht immer mit.

Schalter auf „0“: Lichtanlage leuchtet nicht. Standlicht im Scheinwerfer ist ausge-

schaltet.

Weitere Informationen zum LUMOTEC IQ Cyo/Fly T senso

plus

Der Scheinwerfer ist ausschließlich zum Betrieb an Dynamos (Wechselspannung) vor-

gesehen.

Wenn Sie spezielle E-Bike-Varianten des Scheinwerfers für Gleichspannungen von 6

bis 42 V benötigen, wenden Sie sich bitte an Ihren Fachhändler.

Im Gleichspannungsbetrieb ist der Scheinwerfer verpolt anzuschließen, d. h. das Mas-

sekabel an + und das Stromkabel an —.

Wird das Fahrrad kopfüber transportiert oder gereinigt, so ist der Scheinwerfer abzu-

dichten (z. B. mit einer Plastiktüte), um das Eintreten von Feuchtigkeit durch die

unterseitigen Öffnungen zu verhindern.

Der Überspannungsschutz des Scheinwerfers ist auch ohne angeschlossenes Rück-

licht wirksam.

Wir wünschen Ihnen viel Freude mit Ihrem „LUMOTEC IQ Cyo/Fly T“ und

eine allzeit sichere Fahrt!

D

Have fun and enjoy safe cycling with your “LUMOTEC Cyo/Fly T”

Busch & Müller KG • 58540 Meinerzhagen, Germany • Tel. +49 (0) 23 54-9 15-6 • in[email protected] • www.bumm.de

Our tip

Rear lights with standlight function: TOPLIGHT Line plus, TOPLIGHT Flat plus, D-

TOPLIGHT plus, D-TOPLIGHT XS plus and SECULITE plus. Contact your local special-

ized dealer.

Unser Tipp

Rücklichter mit Standlicht: TOPLIGHT Line plus, TOPLIGHT Flat S plus, TOPLIGHT

Flat plus, D-TOPLIGHT plus, D-TOPLIGHT XS plus und SECULITE plus. Fragen Sie

Ihren Fachhändler.

Technische Änderungen vorbehalten. Technical modifications reserved.

890043 | 0710

ohne Rückstrahler

without reflector

mit Rückstrahler

with reflector

Cyo 175QT

Cyo 175QRT

Fly 174QRT

Kabelanschluss

Cable connection

IQ Cyo IQ Fly

zum Rücklicht

to rear light

zum Dynamo

to dynamo

zum Dynamo

to dynamo

Kabelanschluss

Cyo: Zwei im Scheinwerfer montierte Doppelkabel unterschiedlicher Länge: das

lange Kabel mit dem Naben-Dynamo verbinden (bei Bedarf kürzen)/das kurze Kabel

(mit Steckern) mit beiliegendem Kabel oder mit am Rad vorhandenem Kabel mit

dem Rücklicht verbinden.

Fly: Zum Anschluss an den Nabendynamo muss das vormontierte Doppelkabel ver-

wendet werden. Nicht das am Fahrrad vorhandene Dynamokabel verwenden. Das

Rücklicht muss am Scheinwerfer an den Steckkontakten angeschlossen werden.

Achtung! Immer auf richtige Polung achten. Schwarze Ader: (Strom). Schwarz-

weiße Ader: (Masse). Masseführung über den Halter ist nicht möglich. Achtung!

Kabel am Scheinwerfer dürfen nie komplett abgeschnitten werden.

Cable Connection

Cyo: Two duplex cables of different length are incorporated in the headlamp:

connect the long cable with the hub dynamo (cut as required)/connect the short

cable (with integral plugs) with the enclosed cable or with the cable attached to the

rear light.

Fly: Use the preassembled duplex cable to connect the headlamp to the hub dyna-

mo. Do not use the dynamo cable already provided on the bicycle. Make sure to

connect the rear light to the plug contacts on the headlamp.

Caution! Always make sure to observe correct polarity. Black lead: (current). Black-

white lead: (earth). No earth connection possible via the bracket. Caution! Cables

on the headlamp must never be cut off completely.

schwarz-weiß =

쵰쵰

Masse

black-white =

earth
